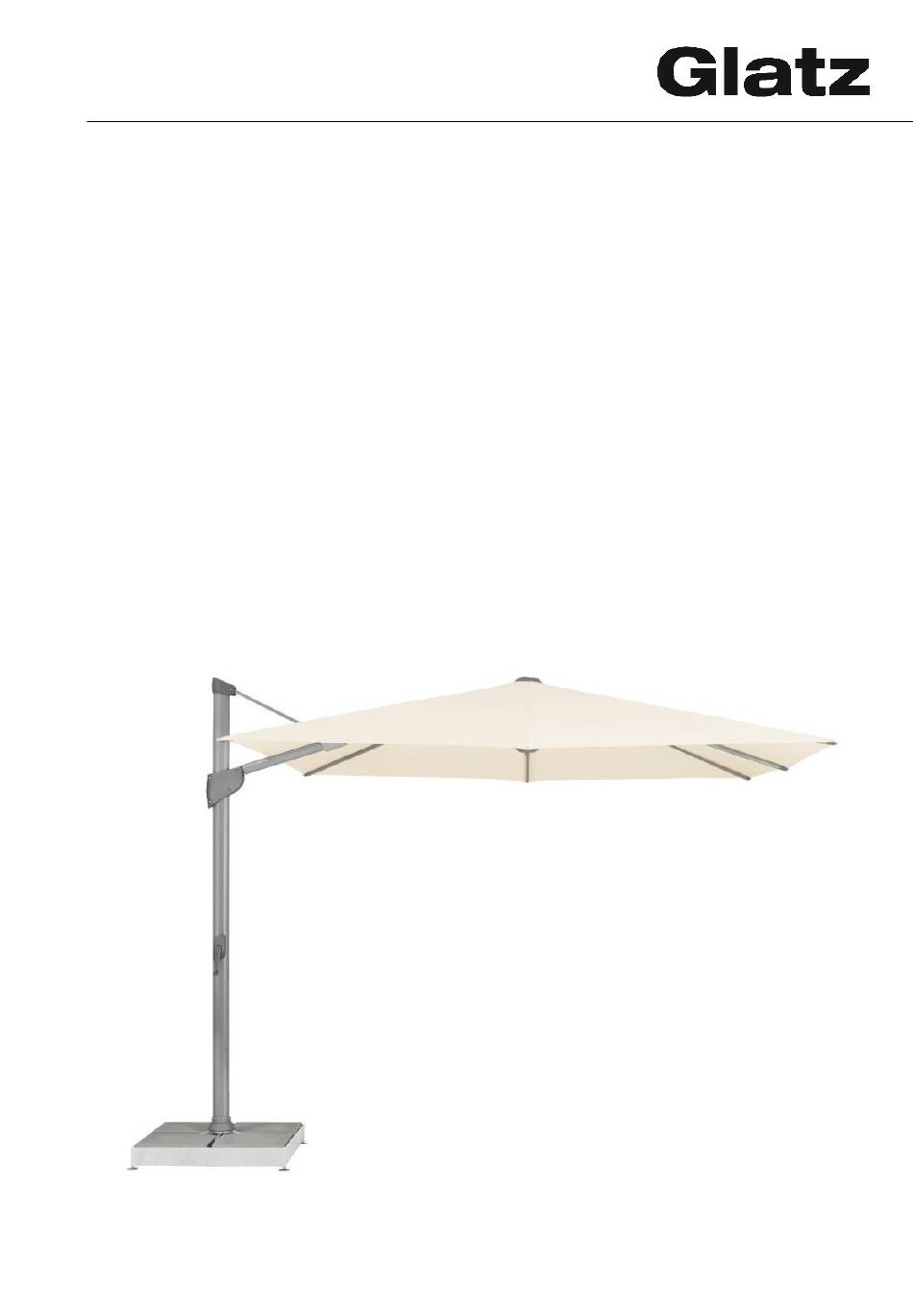

- Seite 1 Sonnenschirm Fortano Servicemanual Fortano...
-
Seite 2: Inhaltsverzeichnis
7. Anpassung hervorstehendes Seil ................ 23 7.1. Seil lösen ...................... 23 7.2. Zusammenbau ..................... 25 Technische Änderungen bleiben vorbehalten. © Glatz AG 10/2020 GLATZ AG. Neuhofstrasse 12. 8500 Frauenfeld. Switzerland. www.glatz.ch latz AG 2020_Servicemanual_Fortano_de Pfad:Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Fortano\Word\2020_Servicemanual_Fortano_de.docx Created: Selçuk Ceylan / 19.08.2020 Updated: Edina Hamzic / 29.10.2020... -
Seite 3: Schirm Demontieren
Innensechskantschlüssel mit Schlüsselweite 6mm, Akku Bohrmaschine Am stehenden oder liegenden Schirm wie folgt vorgehen: 1. Schirm demontieren 1.1. Demontage Standfuss M4 Um den Fortano mit Standfuss zu demontieren, müssen die zwei Schrauben am Mastschaft entfernt werden. Damit der Standfuss vom Sockel oder Bodenbefestigung entfernt werden kann, müssen die fünf... -
Seite 4: Überzug Demontieren / Montieren
So kann mit dem Akku Bohrer oder Schraubenzieher besser gearbeitet werden. Beim Überzug kann danach der Klettverschluss geöffnet werden. latz AG 2020_Servicemanual_Fortano_de Pfad:Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Fortano\Word\2020_Servicemanual_Fortano_de.docx Created: Selçuk Ceylan / 19.08.2020 Updated: Edina Hamzic / 29.10.2020 Released: Mattea Pelusi / 30.10.2020... -
Seite 5: Zusammenbau
Das Top oben abschrauben. Den Überzug oben abziehen. 2.2. Zusammenbau Die Montage des neuen Überzugs erfolgt in der umgekehrten Reihenfolge. latz AG 2020_Servicemanual_Fortano_de Pfad:Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Fortano\Word\2020_Servicemanual_Fortano_de.docx Created: Selçuk Ceylan / 19.08.2020 Updated: Edina Hamzic / 29.10.2020 Released: Mattea Pelusi / 30.10.2020... -
Seite 6: Dachstreben Auswechseln
Schieber halb offen, dass die Streben nicht hinausfallen. 2. Bild Schieber komplett geöffnet, Streben und unterer Teil des Schiebers fallen hinunter/heraus. latz AG 2020_Servicemanual_Fortano_de Pfad:Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Fortano\Word\2020_Servicemanual_Fortano_de.docx Created: Selçuk Ceylan / 19.08.2020 Updated: Edina Hamzic / 29.10.2020 Released: Mattea Pelusi / 30.10.2020... -
Seite 7: Zusammenbau
Der untere Teil des Schiebers muss leicht nach oben gedrückt werden, so ist alles gespannt und die Stifte fallen nicht heraus. latz AG 2020_Servicemanual_Fortano_de Pfad:Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Fortano\Word\2020_Servicemanual_Fortano_de.docx Created: Selçuk Ceylan / 19.08.2020 Updated: Edina Hamzic / 29.10.2020 Released: Mattea Pelusi / 30.10.2020... -
Seite 8: Krone Auswechseln / Lösen
Stift aus der Krone herausgehoben werden. Um die Krone auch zu ersetzen, muss auch der Querstift entfernt werden. latz AG 2020_Servicemanual_Fortano_de Pfad:Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Fortano\Word\2020_Servicemanual_Fortano_de.docx Created: Selçuk Ceylan / 19.08.2020 Updated: Edina Hamzic / 29.10.2020 Released: Mattea Pelusi / 30.10.2020... -
Seite 9: Eine Schienen Ersetzen
Die Montage der neuen Dachstrebe erfolgt in der umgekehrten Reihenfolge 3.4. Zusammenbau Die Montage der neuen Krone erfolgt in der umgekehrten Reihenfolge. latz AG 2020_Servicemanual_Fortano_de Pfad:Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Fortano\Word\2020_Servicemanual_Fortano_de.docx Created: Selçuk Ceylan / 19.08.2020 Updated: Edina Hamzic / 29.10.2020 Released: Mattea Pelusi / 30.10.2020... -
Seite 10: Gestell/Schirmteil Und Tragarm Demontieren
Sonnenschirm Fortano 4. Gestell/Schirmteil und Tragarm demontieren 4.1. Demontage Gestell Beim Schieber den Schieberdeckel herausdrehen. latz AG 2020_Servicemanual_Fortano_de Pfad:Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Fortano\Word\2020_Servicemanual_Fortano_de.docx Created: Selçuk Ceylan / 19.08.2020 Updated: Edina Hamzic / 29.10.2020 Released: Mattea Pelusi / 30.10.2020... - Seite 11 Die zwei Schrauben des Schieberdeckels müssen gelöst werden, damit dieser entfernt werden kann. Anschliessend muss beim Schieber das Tragarmseil vom Schäkel gelöst werden. latz AG 2020_Servicemanual_Fortano_de Pfad:Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Fortano\Word\2020_Servicemanual_Fortano_de.docx Created: Selçuk Ceylan / 19.08.2020 Updated: Edina Hamzic / 29.10.2020 Released: Mattea Pelusi / 30.10.2020...
-
Seite 12: Demontage Tragarm
Krone lösen, damit die Krone entfernt werden kann, siehe Punkt 3.3. Dieser Vorgang geht einfacher, wenn die Krone entfernt wird. latz AG 2020_Servicemanual_Fortano_de Pfad:Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Fortano\Word\2020_Servicemanual_Fortano_de.docx Created: Selçuk Ceylan / 19.08.2020 Updated: Edina Hamzic / 29.10.2020 Released: Mattea Pelusi / 30.10.2020... - Seite 13 Nun kann man die Senk-Schraube (6 Kant) von außen entfernen. Anschliessend kann die Seilrolle herausgezogen werden. Auf die Seilrichtung achten. latz AG 2020_Servicemanual_Fortano_de Pfad:Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Fortano\Word\2020_Servicemanual_Fortano_de.docx Created: Selçuk Ceylan / 19.08.2020 Updated: Edina Hamzic / 29.10.2020 Released: Mattea Pelusi / 30.10.2020...
- Seite 14 Das Softcap entfernen. Die Zyl. Schraube (6-Kant) lösen, welche durch den Oberlenker führt und mit einer Stoppmutter befestigt ist. latz AG 2020_Servicemanual_Fortano_de Pfad:Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Fortano\Word\2020_Servicemanual_Fortano_de.docx Created: Selçuk Ceylan / 19.08.2020 Updated: Edina Hamzic / 29.10.2020 Released: Mattea Pelusi / 30.10.2020...
-
Seite 15: Zusammenbau
So sieht es aus, wenn das Ganze demontiert ist. 4.3. Zusammenbau Die Montage des Tragarms und neuen Gestell erfolgt in der umgekehrten Reihenfolge. latz AG 2020_Servicemanual_Fortano_de Pfad:Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Fortano\Word\2020_Servicemanual_Fortano_de.docx Created: Selçuk Ceylan / 19.08.2020 Updated: Edina Hamzic / 29.10.2020 Released: Mattea Pelusi / 30.10.2020... -
Seite 16: Seile Ausbauen
Wagen und Masten so drehen, dass die Schrauben von unten nicht herausfallen können. Die obere Schale vom Wagen herausheben… latz AG 2020_Servicemanual_Fortano_de Pfad:Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Fortano\Word\2020_Servicemanual_Fortano_de.docx Created: Selçuk Ceylan / 19.08.2020 Updated: Edina Hamzic / 29.10.2020 Released: Mattea Pelusi / 30.10.2020... - Seite 17 Anschliessend kann der Umlenkkeil herausgezogen werden und den 8er Knoten lösen wo das obere Wagenseil geknotet ist. 8 er Knoten latz AG 2020_Servicemanual_Fortano_de Pfad:Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Fortano\Word\2020_Servicemanual_Fortano_de.docx Created: Selçuk Ceylan / 19.08.2020 Updated: Edina Hamzic / 29.10.2020 Released: Mattea Pelusi / 30.10.2020...
-
Seite 18: Kurbelantrieb Auswechseln
Die beiden Senkschrauben (6-Kant) herausschrauben. Die obere Schale des Kurbelantriebes entfernen. Die zwei Halbteile aus Aluminium entfernen sowie die Zahnräder. latz AG 2020_Servicemanual_Fortano_de Pfad:Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Fortano\Word\2020_Servicemanual_Fortano_de.docx Created: Selçuk Ceylan / 19.08.2020 Updated: Edina Hamzic / 29.10.2020 Released: Mattea Pelusi / 30.10.2020... - Seite 19 Sonnenschirm Fortano Wenn die zwei Zahnräder entfernt wurden, die zwei Kunststoffplatten herausheben. Weitere 2 Senkschrauben (6-Kant) entfernen. latz AG 2020_Servicemanual_Fortano_de Pfad:Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Fortano\Word\2020_Servicemanual_Fortano_de.docx Created: Selçuk Ceylan / 19.08.2020 Updated: Edina Hamzic / 29.10.2020 Released: Mattea Pelusi / 30.10.2020...
- Seite 20 Die beiden Senkschrauben (6- Kant) lösen. Den Mastkopf von oben herausziehen. Die Federspannung am Wagenseil unten im Wagen kann danach entfernt werden. latz AG 2020_Servicemanual_Fortano_de Pfad:Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Fortano\Word\2020_Servicemanual_Fortano_de.docx Created: Selçuk Ceylan / 19.08.2020 Updated: Edina Hamzic / 29.10.2020 Released: Mattea Pelusi / 30.10.2020...
- Seite 21 Wagenseils merken. Den Masten so drehen, dass man die Tragarmseilbride unten lösen kann. Bei der Tragarmseilbride ist das Tragarmseil befestigt latz AG 2020_Servicemanual_Fortano_de Pfad:Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Fortano\Word\2020_Servicemanual_Fortano_de.docx Created: Selçuk Ceylan / 19.08.2020 Updated: Edina Hamzic / 29.10.2020 Released: Mattea Pelusi / 30.10.2020...
- Seite 22 Seile aufgerollt sind. Um die beiden Wagenseile auszutauschen, muss die Seilspulenplatte entfernt werden. Dafür die beiden Senkschrauben (6- Kant) herausschrauben latz AG 2020_Servicemanual_Fortano_de Pfad:Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Fortano\Word\2020_Servicemanual_Fortano_de.docx Created: Selçuk Ceylan / 19.08.2020 Updated: Edina Hamzic / 29.10.2020 Released: Mattea Pelusi / 30.10.2020...
-
Seite 23: Zusammenbau
Softcap an der Buchse entfernt werden. Die Zylinder Schraube (6-Kant) lösen, welche durch den Oberlenker führt und mit einer Stoppmutter befestigt ist. latz AG 2020_Servicemanual_Fortano_de Pfad:Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Fortano\Word\2020_Servicemanual_Fortano_de.docx Created: Selçuk Ceylan / 19.08.2020 Updated: Edina Hamzic / 29.10.2020 Released: Mattea Pelusi / 30.10.2020... - Seite 24 Wenn die Nieten entfernt wurden, muss die Buchse/Tragarmhalterung oben herausgefahren werden. Die Buchse mit neuer Hauptgabel kann von oben in den Tragarm eingeführt werden. latz AG 2020_Servicemanual_Fortano_de Pfad:Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Fortano\Word\2020_Servicemanual_Fortano_de.docx Created: Selçuk Ceylan / 19.08.2020 Updated: Edina Hamzic / 29.10.2020 Released: Mattea Pelusi / 30.10.2020...
-
Seite 25: Zusammenbau
7. Anpassung hervorstehendes Seil (Seil nachspannen) Seil lösen Wenn das Seil gemäss Abbildung unterhalb des Wagens so hervorsteht, dann denn Sonnenschirm etwas aufkurbeln. latz AG 2020_Servicemanual_Fortano_de Pfad:Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Fortano\Word\2020_Servicemanual_Fortano_de.docx Created: Selçuk Ceylan / 19.08.2020 Updated: Edina Hamzic / 29.10.2020 Released: Mattea Pelusi / 30.10.2020... - Seite 26 Den Schieber leicht nach oben drücken. Das Seil mit der Druckfeder und den Schäkel kommen danach im unteren Teil des Schiebers heraus. latz AG 2020_Servicemanual_Fortano_de Pfad:Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Fortano\Word\2020_Servicemanual_Fortano_de.docx Created: Selçuk Ceylan / 19.08.2020 Updated: Edina Hamzic / 29.10.2020 Released: Mattea Pelusi / 30.10.2020...
-
Seite 27: Zusammenbau
Das Seil 1-2 Umdrehungen mehr um den Schäkel aufwickeln und somit das Seil Nachspannen. 7.2. Zusammenbau Die Montage erfolgt in der umgekehrten Reihenfolge. latz AG 2020_Servicemanual_Fortano_de Pfad:Q:\Marketing-Kommunikation\Drucksachen\Service Manual\Fortano\Word\2020_Servicemanual_Fortano_de.docx Created: Selçuk Ceylan / 19.08.2020 Updated: Edina Hamzic / 29.10.2020 Released: Mattea Pelusi / 30.10.2020...
