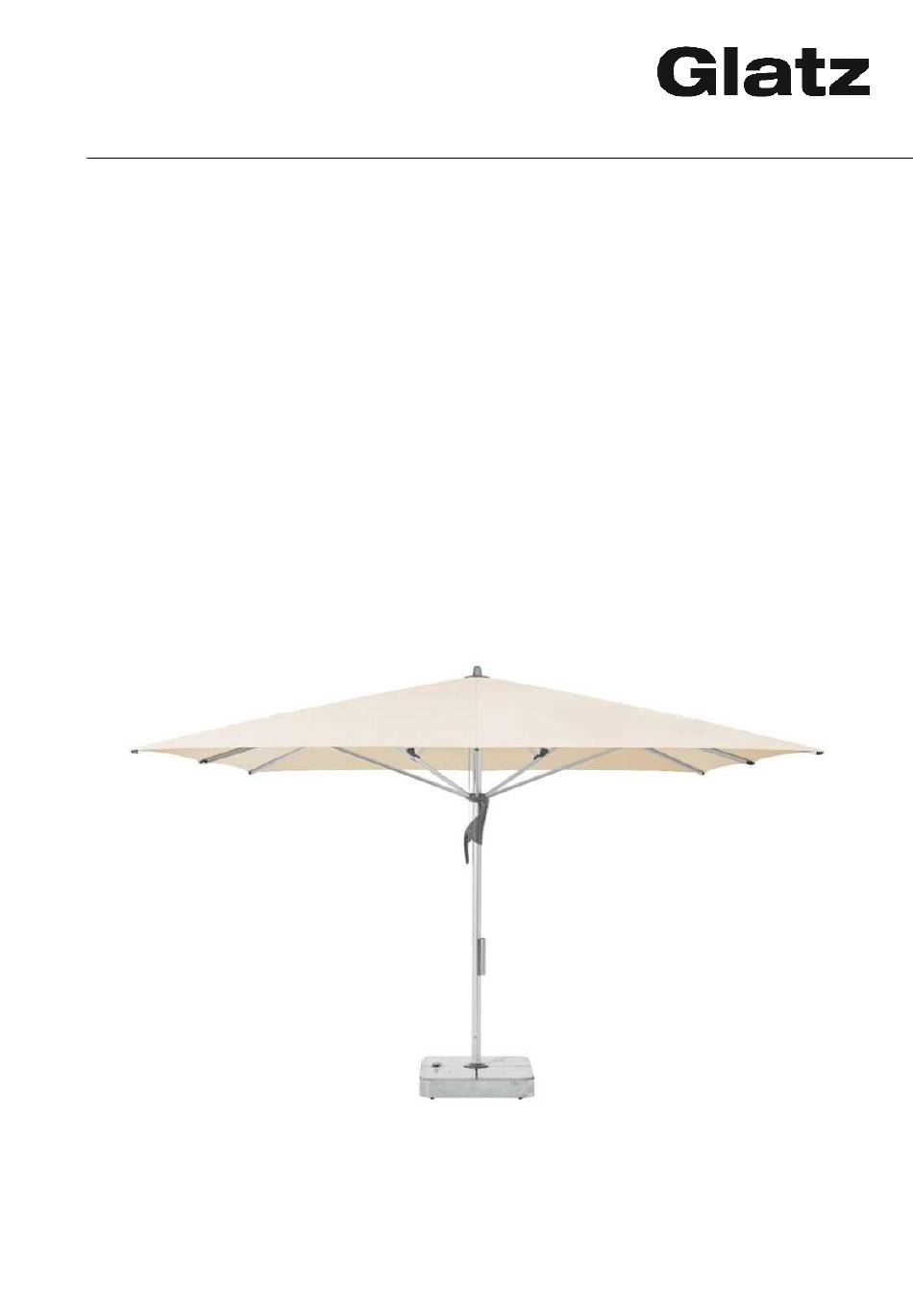

- Seite 1 Sonnenschirm Fortello LED Akku Servicemanual Fortello LED Akku...
-
Seite 2: Inhaltsverzeichnis
9. Akkupack demontieren / austauschen............18 9.1. Akkupack demontieren................18 9.2. Zusammenbau..................18 10. Laden Akkupack.................... 19 11. Ein- und Ausschalten LEDs................19 Technische Änderungen bleiben vorbehalten. © Glatz AG 11/2020 GLATZ AG. Neuhofstrasse 12. 8500 Frauenfeld. Switzerland. www.glatz.ch... -
Seite 3: Top Demontieren / Austauschen
Sonnenschirm Fortello LED Akku Vorbereitung: Saubere Unterlage zum Ablegen des Schirmes bereitstellen Werkzeuge: Innensechskantschlüssel mit Schlüsselweite 6mm, Akku Bohrmaschine Top demontieren / austauschen Defekter Top abschrauben und den neuen Top an diese Stelle einschrauben. 2. Überzug demontieren / austauschen 2.1. -
Seite 4: Krone Demontieren / Austauschen
Sonnenschirm Fortello LED Akku 3. Krone demontieren / austauschen 3.1. Krone demontieren Um die Krone auszutauschen sollte der Schirm auf einen Tisch gelegt werden. Die Streben mit einem Bindegurt zusammenbinden, damit diese nicht alle seitlich auf den Tisch fallen. -
Seite 5: Zusammenbau
Sonnenschirm Fortello LED Akku Die Kronenschrauben lösen und die Streben herausnehmen (2- und 3-teilige Streben). Um den unteren Teil der Krone zu entfernen die vier Nieten ausbohren. Diesen Teil auch entfernen und die neue Krone montieren. Der untere Teil der Krone muss dann neu genietet werden. -
Seite 6: Spannhebel Demontieren / Austauschen
Sonnenschirm Fortello LED Akku Wenn die Schienen alle richtig in der unteren Kronenhälfte montiert sind, die obere Kronenhälfte darauflegen und mit den 6-Kt Schrauben festschrauben. 4. Spannhebel demontieren / austauschen 4.1. Spannhebel demontieren Schrauben an der Krone lösen und Deckel entfernen. -
Seite 7: Dachstreben Demontieren / Austauschen
Sonnenschirm Fortello LED Akku 5. Dachstreben demontieren / austauschen (LED mit Zuleitungskabel) 5.1. Dachstreben demontieren Alle Dachstreben mit LED Streifen werden mit dem Zuleitungskabel geliefert. Wenn eine Dachstrebe ohne Zuleitungskabel ersetzt wird, muss das schwarze Kabel herausgezogen werden. Sollte eine Schiene ohne LED ausgetauscht werden, kann dies wie bei den anderen Schirmen der F-Linie durchgeführt werden. - Seite 8 Sonnenschirm Fortello LED Akku Das andere Ende vom Zuleitungskabel befindet sich bei der Gabel. Das Kabel kann komplett von diesem Ende herausgezogen werden. Oben an der Krone die Schrauben soweit lösen, sodass die Schiene mit Stift herausgezogen werden kann. Anschliessend die neue Strebe einführen und die Kronenschrauben...
- Seite 9 Sonnenschirm Fortello LED Akku Den Deckel nach oben schieben und die Strebe mit dem Zuleitungskabel herausheben. Den Stift aus der Strebe entfernen. Danach mit einem Schraubenzieher den Deckel der Strebe herausdrücken. Klemme hinausziehen und die defekte Schiene abhängen. Danach die neue Schiene an die Klemme befestigen.
- Seite 10 Sonnenschirm Fortello LED Akku Den Schirm danach mit dem Spannhebel öffnen und beim Schieber befestigen. Mit dem Akku-Bohrer die Schrauben des Schieberdeckels lösen und den Schieberdeckel nach oben schieben. Evtl. mit einem Gurt an den Masten befestigen. Den weissen Kunststoffring innerhalb des Schiebers entfernen, indem die Schrauben gelöst werden.
-
Seite 11: Zusammenbau
Sonnenschirm Fortello LED Akku Beim Verteiler als erstes das Zuleitungskabel mit dem blauen und braunen Kabel abnehmen. Danach das weisse und graue Kabel abhängen. Wenn die 4 Kabel abgehängt wurden, kann die neue Strebe montiert werden. 5.2. Zusammenbau Die Montage der Dachstrebe erfolgt in der umgekehrten Reihenfolge. -
Seite 12: Schieber Demontieren / Austauschen
Sonnenschirm Fortello LED Akku 6. Schieber demontieren / austauschen 6.1. Schieber demontieren Um den Schieber auszutauschen, den Schirm am besten auf einen Tisch legen. Als erstes muss die Hilfskrone gelöst werden. Alle Schienen an dieser Stelle komplett lösen (inkl. Schiene mit... - Seite 13 Sonnenschirm Fortello LED Akku Im Anschluss beim Schieber alle Schrauben lösen und die obere Hälfte mit dem Kunststoffring entfernen. Den Schieber unten komplett (inkl. gelöstem Schieberdeckel) herausziehen.
-
Seite 14: Zusammenbau
Sonnenschirm Fortello LED Akku 6.2. Zusammenbau Dann den neuen Schieber einfahren und auf die Aussparung für den Spannstab achten. Wie auf dem Bild abgebildet etwas zwischen der Hilfskrone und Masten einklemmen (festkleben ist auch möglich). Den Spannstab im Schieber unten... - Seite 15 Sonnenschirm Fortello LED Akku Nachfolgend die Schienen mit dem Bolzen im Schieber einhängen. Die Kabel wieder anschliessen und den Schieberdeckel zuschrauben. Zuletzt die Schienen bei der Hilfskrone mit dem Bolzen befestigen.
-
Seite 16: Strebenverlängerung Demontieren / Austauschen
Sonnenschirm Fortello LED Akku Den Deckel der Hilfskrone anschrauben. 7. Strebenverlängerung demontieren / austauschen 7.1. Strebenverlängerung demontieren Verlängerung herausziehen und neue Verlängerung in die Strebe einschieben. -
Seite 17: Unterstock Demontieren / Austauschen
Sonnenschirm Fortello LED Akku 8. Unterstock demontieren / austauschen 8.1. Unterstock demontieren Unterstock aus Oberstock ziehen. Stecker auseinandernehmen. 8.2. Zusammenbau Beim Zusammensetzen der beiden Mastteile ist Vorsicht geboten. Das Mastoberteil hat eine innen liegende Rippe. Diese ist so auszurichten, dass sie auf die Rille im Unterstock trifft. -
Seite 18: Akkupack Demontieren / Austauschen
Sonnenschirm Fortello LED Akku 9. Akkupack demontieren / austauschen 9.1. Akkupack demontieren Demontierter Akku vom Masten. 9.2. Zusammenbau Durch das Auf- oder Abschieben des Akkus auf der Schiene auf dem Unterstock, kann dieser auf oder abmontiert werden. -
Seite 19: Laden Akkupack
Sonnenschirm Fortello LED Akku Laden Akkupack Auf der unteren Seite vom Akku befindet sich der Stecker, damit dieser geladen werden kann. Ein- und Ausschalten LEDs Mit kurzem Antippen kann der Akku Stand beim kleinen Knopf angezeigt werden. (Funktioniert nur wenn am... - Seite 20 Sonnenschirm Fortello LED Akku Durch kurzes Antippen des grösseren Knopfs können die LEDs ein- oder ausgeschaltet werden. Das Licht kann gedimmt werden, indem man mit dem Finger auf dem Knopf bleibt. (Funktioniert nur wenn am Unterstock eingesetzt)
