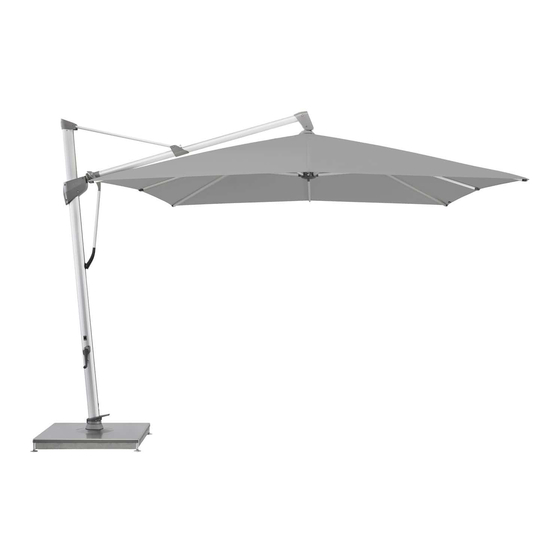

GLATZ Sombrano Service Anleitung
  1. Anleitungen
  2. Marken
  3. GLATZ Anleitungen
  4. Gartenlauben & Überdachungen
  5. Sombrano
  6. Service anleitung

GLATZ Sombrano Service Anleitung

Vorschau ausblenden Andere Handbücher für Sombrano:
Inhaltsverzeichnis

Werbung

Quicklinks

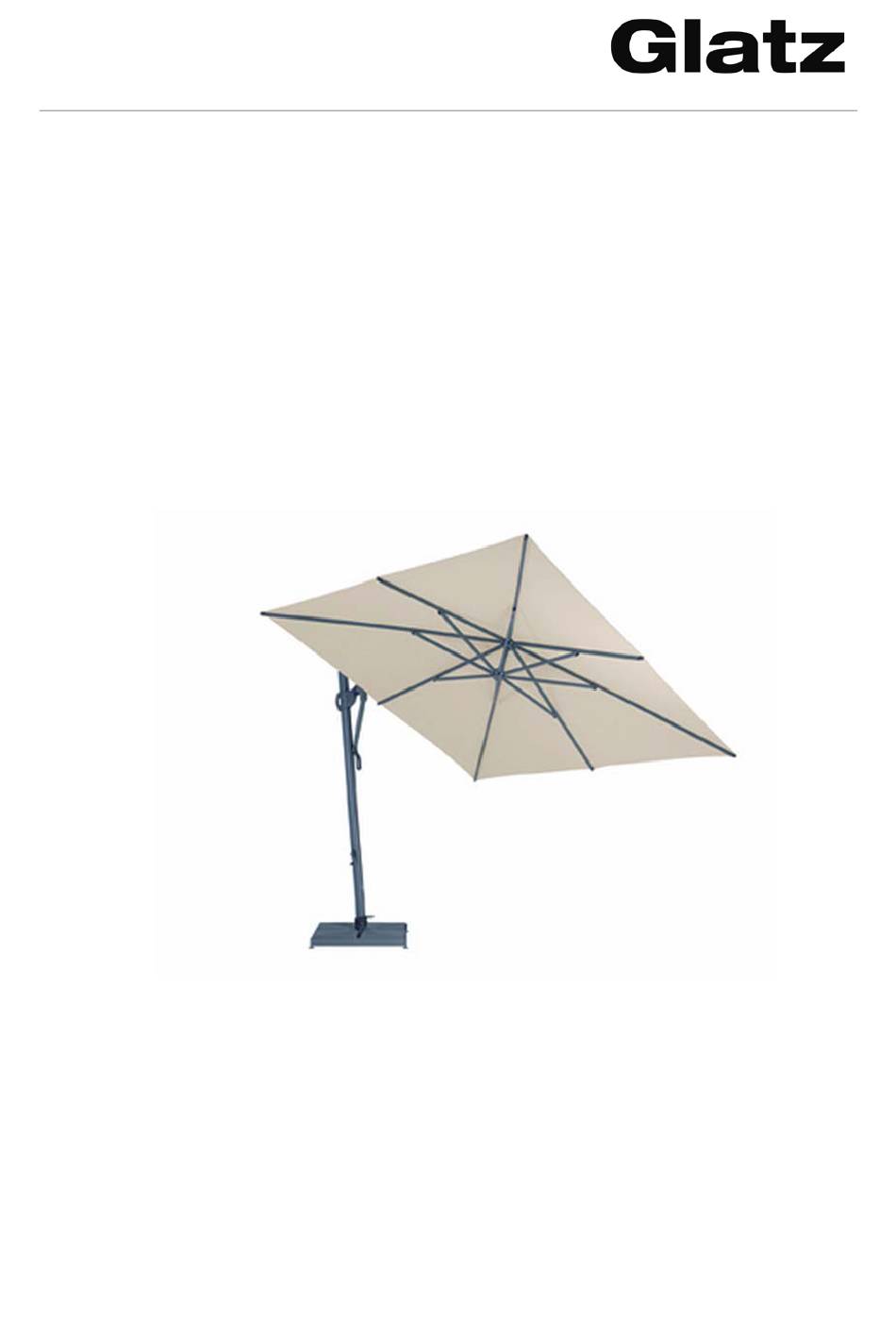

Sonnenschirm
Sombrano
Servicemanual
Sombrano
Technische Änderungen bleiben vorbehalten.
© Glatz AG 11/2010

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für GLATZ Sombrano

Inhaltszusammenfassung für GLATZ Sombrano

  • Seite 1 Sonnenschirm Sombrano Servicemanual Sombrano Technische Änderungen bleiben vorbehalten. © Glatz AG 11/2010...

  • Seite 2: Inhaltsverzeichnis

    Sonnenschirm Sombrano In diesem Servicemanual sind folgende Arbeiten beschrieben: Getriebe/ Mastseil auswechseln ..............3 Demontage....................3 Funktionskontrolle ..................6 Zusammenbau ..................... 7 Endkontrolle ....................7 Tragarmseil auswechseln................. 8 Demontage....................8 Neues Seil in Wagen einlegen ..............9 Funktionskontrolle ..................11 Schirmteil, Überzug oder Innenstock auswechseln ........

  • Seite 3: Getriebe/ Mastseil Auswechseln

    Sonnenschirm Sombrano Vorbereitung: Saubere Unterlage zum Ablegen des Schirmes bereitstellen Werkzeug: Stiftschlüssel 6-kant 2 mm, 3 mm, 4 mm, 5 mm, 6 mm Schlüssel mit einstellbarer Schlüsselweite Getriebe/ Mastseil auswechseln Demontage Am stehenden oder liegenden Schirm wie folgt vorgehen: ...
  • Seite 4 Sonnenschirm Sombrano  Getriebegehäuse abschrauben, 2 Senkschrauben M5 x 30  Die Achse an Sechskantmutter fassen und herausziehen  2 Senkschchrauben M5x10 vom Getriebe herausschrauben...
  • Seite 5 Sonnenschirm Sombrano  2 Senkschrauben M5 X16 am Mastkopf entfernen und Mastkopf herausziehen  2 Blindnietmuttern (Tubtara) ausbohren, mit Bohrer Ø7mm  Getriebe am Seil herausziehen, neues Getriebe einsetzen  Getriebe, Achse und Getriebegehäuse analog voriger Schritte wieder zusammenbauen...

  • Seite 6: Funktionskontrolle

    Sonnenschirm Sombrano  neue Blindnietmuttern (Tubtara) mit passendem Werkzeug setzen  Mastkopf mit 2 Senkschrauben montieren Funktionskontrolle Kurbel aufsetzen und drehen während am andern Seilende Gegenzug gegeben wird.  Das Seil muss sich entsprechend der Drehrichtung bewegen  Es ist kein klicken hörbar ...

  • Seite 7: Zusammenbau

    Sonnenschirm Sombrano Zusammenbau  Nach erfolgreicher Funktionskontrolle das Seil auf ganze Länge herauskurbeln  Den Schirm so legen, dass sich die Kurbel oben befindet  Schirm so legen, dass alle Schrauben des Wagens von unten mit Stiftschlüssel gelöst werden können. Wichtig: Schrauben nicht herausnehmen! ...

  • Seite 8: Tragarmseil Auswechseln

    Sonnenschirm Sombrano Tragarmseil auswechseln Vorbereitung: Saubere Unterlage zum Ablegen des Schirmes bereitstellen Werkzeug: Stiftschlüssel 6-kant 2 mm, 3 mm, 4 mm, 5 mm, 6 mm Schlüssel mit einstellbarer Schlüsselweite Demontage Am stehenden oder liegenden Schirm wie folgt vorgehen:  Tragarmseil-Bride vom Mastfuss abschrauben und neues Seil einknoten...

  • Seite 9: Neues Seil In Wagen Einlegen

    Sonnenschirm Sombrano Neues Seil in Wagen einlegen  Schirm so legen, dass alle Schrauben des Wagens von unten mit Stiftschlüssel gelöst werden können. Wichtig! Schrauben nicht herausnehmen  Schirm wieder auf Unterlage absenken  Obere Wagenhälfte (mutternseitig) abziehen  Neues Seil (von Tragarmseil-Bride) um Umlenkrollen des Wagens legen und durch Tragarmrohr hindurchschieben.
  • Seite 10 Sonnenschirm Sombrano Seilaussparung in Richtung des Mastes  Seil weiter durch Schirm Innenstock führen Verwenden Sie eventuell eine Durchzugshilfe (Draht oder bisheriges Seil)  Kunststoff-Schraubdeckel aus Schirmschieber herausdrehen  Tragarm-Seilklemme und Feder von altem Seil befreien  Neues Seil durch Schieber und Feder hindurchführen ...

  • Seite 11: Funktionskontrolle

    Sonnenschirm Sombrano  Schirmteil in Tragarmkopf einlegen Seilaussparung muss in Tragarm-Richtung liegen  Tragarmkopf wieder zusammenschrauben  Tragarmseil-Bride mit Dorn nach oben wieder am Mastfuss festschrauben Funktionskontrolle  Schirm wieder auf Drehfuss stellen und verschrauben  Schirm mit Kurbel öffnen ...

  • Seite 12: Schirmteil, Überzug Oder Innenstock Auswechseln

    Sonnenschirm Sombrano Schirmteil, Überzug oder Innenstock auswechseln Werkzeug: 6-kant Stiftschüssel 6 mm, Schraubenzieher Kreuzschlitz mittel Schlüssel mit einstellbarer Schlüsselweite Der Punkt 3.4 ist nur auszuführen, wenn der Überzug bzw. der Innenstock ausgewechselt wird! Vorbereitung Diese Arbeit wird vorzugsweise am stehenden Schirm durchgeführt. Sie kann jedoch mit etwas höherem Aufwand auch am abgelegten Schirm durchgeführt werden.

  • Seite 13: Schirmteil Demontieren

    Sonnenschirm Sombrano  Schirm schliesst sich jetzt vollständig Schirmteil demontieren  Untere Schraube im Tragarmkopf (bei Schirmteil) lösen aber noch nicht herausziehen  der Schirmteil hängt an der Schraube  Sicherungsmutter auf Gegenseite entfernen  Schirm festhalten und jetzt die Schraube herausziehen, ...

  • Seite 14: Überzug Bzw. Innenstock Tauschen

    Sonnenschirm Sombrano Überzug bzw. Innenstock tauschen  Topscheibe abschrauben Topscheibe  Schrauben an den Überzugecken entfernen, alten Überzug entfernen  Für Innenstockwechsel die Schrauben links und rechts an der Krone lösen  Innenstock wechseln und Schrauben wieder einsetzen...

  • Seite 15: Schirmteil Mit Neuem Überzug Unter Den Tragarmkopf Bringen

    Sonnenschirm Sombrano Neuen Überzug aufziehen und Eck-Ösen mit Strebenenden verschrauben  Topscheibe wieder aufschrauben Achtung: Die Topscheibe muss direkt auf der ebenen Fläche der Schirmkrone aufliegen, damit das Schirmteil am offenen Schirm nicht wackelt Kein Stoff auf ebener Fläche Schirmteil mit neuem Überzug unter den Tragarmkopf bringen ...

  • Seite 16: Funktionskontrolle: Schirm Mit Kurbel Öffnen

    Sonnenschirm Sombrano  Tragarmseil so in Topkonus einführen, dass Seil über Rolle im Topkonus läuft Rolle im Topkonus  Seil weiter durch Schirm-Innenstock führen Verwenden Sie eventuell eine Durchzugshilfe (Draht oder bisheriges Seil)  Oberes Schirm-Ende in Tragarmkopf einsetzen Dazu zuerst die Aufhängeschraube herausziehen, dann das Schirm-Ende in den Tragarmkopf einfahren und mit der Aufhängeschraube wieder sichern.

  • Seite 17: Streben Ersetzen

    Sonnenschirm Sombrano Streben ersetzen Werkzeug: Kreuzschlitz-Schraubenzieher klein und mittel Strebe ersetzen Am geschlossenen, stehenden oder auf saubere Unterlage abgelegten Schirm Kreuzschlitzschrauben der Eckbefestigungen des Stoffes von den defekten Streben und je einer weiteren Strebe links und rechts davon entfernen ...

  • Seite 18: Arretierclip Ersetzen

    Sonnenschirm Sombrano Arretierclip ersetzen Mit einem Durchschlag den Zylinderstift Ø 5 x 57mm entfernen. Zylinderstift Ø 5 x 57 mm...

  • Seite 19: Handgriff Ersetzen

    Sonnenschirm Sombrano Den Arretierclip austauschen und den Zylinderstift mit einem Hammer zurückschlagen. Handgriff ersetzen Arretierclip aus Mast lösen. Der Handgriff ist mit zwei Zylinderstiften an der Lenkstange befestigt. Die genaue Position dieser Zylinderstifte ausmessen und die Vorderseite übertragen...
  • Seite 20 Sonnenschirm Sombrano Mit einem 4 mm Bohrer die Löcher auf der Vorderseite bohren bis man an den Zylinderstiften ansteht. Die Zylinderstifte mit einem Ø 4 mm Durchschlag die herausschlagen. Neuen Handgriff einsetzen und die Löcher auf Ø 5mm aufbohren.
  • Seite 21 Sonnenschirm Sombrano Den neuen Handgriff mit 2 Ø 5 x 20 mm Zylinderstiften befestigen. (Die Zylinderstifte werden mit dem Handgriff mitgeliefert).

  • Seite 22: Lenkstange Ersetzen

    Sonnenschirm Sombrano Sollte der Handgriff abgebrochen sein (siehe Bild unten) kann das gebrochene Kunststoffteil nach oben in die Lenkstange eingeschlagen werden. Der Ersatz des Handgriffs erfolgt wie oben beschrieben. Lenkstange ersetzen (gilt für Versionen mit Produktionsdatum bis ca. Oktober 2010) Zuerst muss das Schirmteil demontiert werden (siehe Kapitel 3.1 und 3.2)
  • Seite 23 Sonnenschirm Sombrano Die beiden Schrauben seitlich an der Lenkstange lösen und entfernen. Seil aus dem Tragarm herausziehen, den Tragarm anheben und mit der Lenkstange ausfahren.
  • Seite 24 Sonnenschirm Sombrano Neue Lenkstange anbringen Schrauben zur Befestigung der Lenkstange und des Tragarms mit Loctite 638 sichern.
  • Seite 25 Sonnenschirm Sombrano Ausführung mit Senknieten ab Produktionsdatum ca. Oktober 2011. Bei der Ausführung mit Nieten muss das Gestänge ersetzt werden oder die Nieten ausgebohrt und der Tragarm neu vernietet werden.

  • Seite 26: Krone Und Schieber Ersetzen

    Sonnenschirm Sombrano Krone und Schieber ersetzen (2 Personen notwendig Vorbereitung; sh Punkt 3.1 und 3.2. Schirmteil und Überzug entfernen (1 Person). Werkzeuge; Akku-Schrauber, Schraubenzieher, Stahlsockel mit Standrohr, Zusammenbauhilfe (Alu-Rohr und Holzhalterung); Holzhalterung selber zu erstellen! Voraussetzung; muss in das Standrohr passen und auf der gegenüberliegenden Seite in...
  • Seite 27 Schieber gesteckt, damit das Gestell offen bleibt Die Zusammenbauhilfen sind bei Glatz nicht erhältlich. EMPFEHLUNG Glatz AG; statt Krone & Schieber einzeln zu ersetzen > Gestell kpl 1. Krone ersetzen Vorbereitung; Gestell komplett auf den Kopf drehen und Kopfüber auf das Standrohr stellen.
  • Seite 28 Sonnenschirm Sombrano alle Schrauben der Krone mit dem Akku-Schrauber lösen Kronenhälften (obere und untere Hälfte) mit dem Schraubenzieher auseinander ziehen o alle Streben aushängen o alte Kronenhälften ausfahren und neue einführen o alle Streben wieder einhängen und richtig positionieren o obere Kronenhälfte mit den Schrauben passend aufsetzen und an untere...
  • Seite 29 Sonnenschirm Sombrano alle Schrauben der neuen Krone wieder mit Akku-Schrauber befestigen WICHTIG: Kronenhälften müssen exakt aufeinander gedrückt sein, ohne Abstände und Verschiebungen! 2. Schieber ersetzen Vorbereitung; Holzhalterung in Standrohr stellen, Schieberdeckel entfernen Gestell wieder Kopfüber drehen, so dass dieses Mal der Schieber unten ist und auf die Holzhalterung aufgesteckt werden kann, Alu-Rohr wieder zwischen Krone und Schieber stellen, damit das Gestell offen bleibt.
  • Seite 30 Sonnenschirm Sombrano Schieber Holzhalterung...
  • Seite 31 Sonnenschirm Sombrano alle Schrauben des Schiebers mit dem Akku-Schrauber lösen o Schieberhälften (obere und untere Hälfte) mit Schraubenzieher auseinander zeihen o alle Streben aushängen o alte Schieberhälften ausfahren und neue einführen o alle Sreben wieder einhängen und richtig positionieren o obere Schieberhälfte mit den Schrauben passend aufsetzen und an untere Hälfte befestigen (Schrauben mit Bohrer befestigen)

  • Seite 32: Schliessen Des Schirmes

    Sonnenschirm Sombrano Schliessen des Schirmes Schirm schliessen: Mit der einen Hand die Kurbel drehen und mit der anderen Hand den Wagen nach unten führen (Schliess -und Einfahrbewegung erflogen simultan). Beidhändiges Schliessen ist dringend notwendig um eine optimale Führung des Seiles zu gewähren.
