7. Inbetriebnahme und Bedienung

Nach dem Zusammenschrauben des Gehäuses Rechner einschalten und booten. Die grüne
Leuchtdiode auf dem AEBx-I signalisiert das Vorhandensein der Versorgungsspannung.
DIGI96 Serie
Settingsdialog der DIGI96 Serie starten, internen Eingang wählen (Input 'Internal'), Clock Mode
auf 'Master'. Der Input Status muss nun 'ADAT, 44.1 kHz, Internal' anzeigen (oder 48 kHz).
Zeigt er dagegen 'No Lock' ist entweder die Ausgangssamplefrequenz der Karte 32 kHz (siehe
Output Status), oder das AEB ist nicht korrekt verbunden.
Hammerfall Serie und HDSP 9652
Settingsdialog der Hammerfall starten, internen Eingang wählen (AEB 'ADAT1 Internal'), Clock
Mode auf 'Master'. Der Input Status im Feld SyncCheck muss nun 'ADAT1 In SYNC' anzeigen.
Zeigt er dagegen 'Lock' oder 'No Lock' ist entweder die Ausgangssamplefrequenz der Karte 32
kHz (siehe Sync Ref., Freq.), oder das AEB ist nicht korrekt verbunden.
Hinweis
Das AEB erhält seine Clock direkt vom Ausgangsteil der PCI-Karte. Zur Vermeidung einer
Clock-Schleife ist diese daher in den 'Master'-Modus (im Feld 'Clock Mode') zu schalten.

8. Channel Routing AEB4-I

Das AEB4-I kopiert alle 4 analogen Eingansgsignale auf die entsprechenden Kanäle 5-8. Daher
lassen sich beispielsweise die ersten beiden Eingänge auch über das Wave Device 5/6 der
PCI-Karte aufnehmen.

9. Belegung der Klinkenbuchsen

Die analogen Eingänge sind über je eine 6,3 mm Stereo-Klinkenbuchse zugänglich.
Das AEB4-I weist einen elektronisch symmetrierten Mono-Eingang (+ = Spitze) auf. Die servo-
symmetrische Eingangsschaltung erlaubt eine Verwendung von Mono-Klinkensteckern (un-
symmetrisch) ohne Pegelverlust.

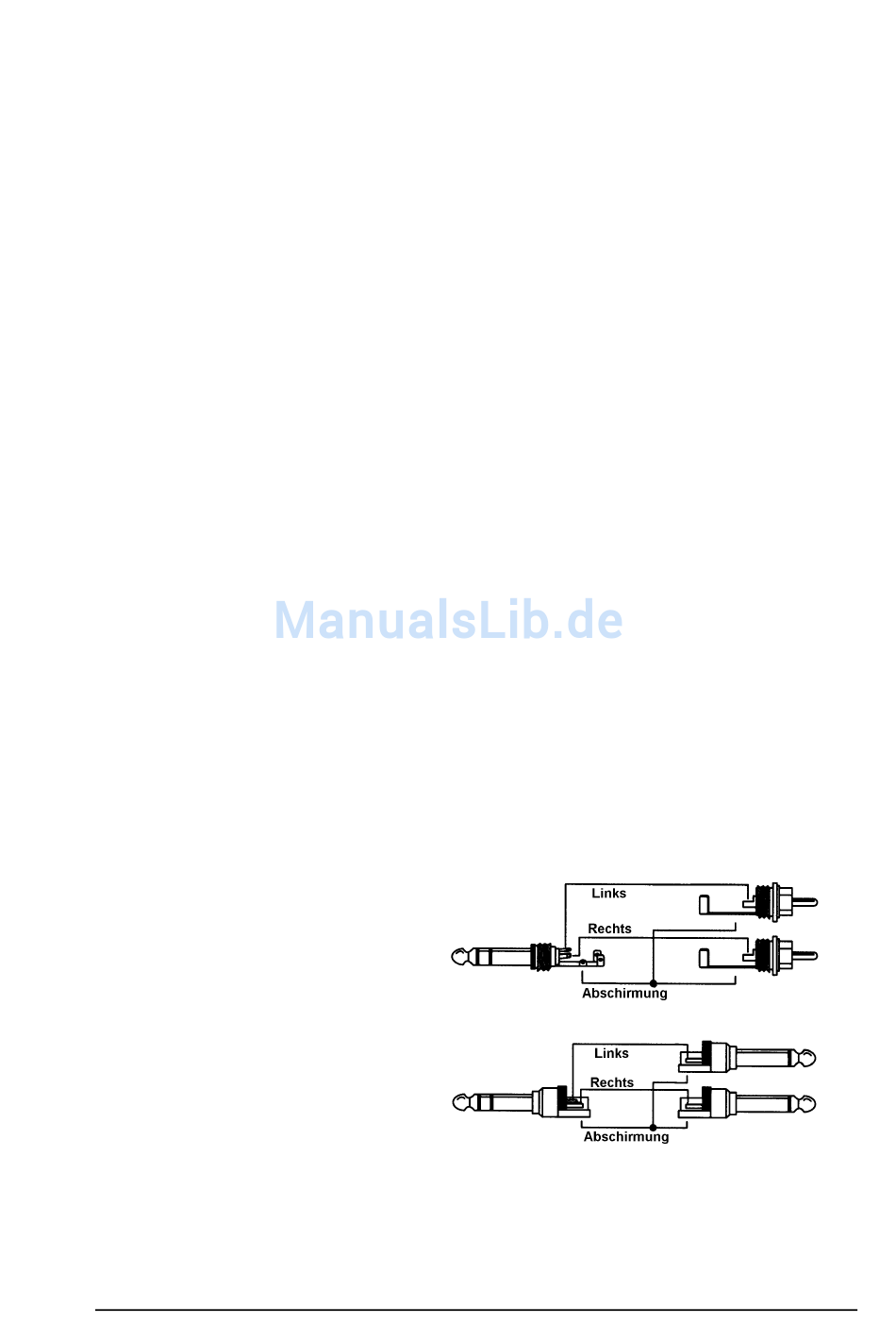

Das AEB8-I besitzt unsymmetrische
Stereo-Eingänge. Zur Verbindung mit
anderen Geräten mit Mono-Ausgängen
dient ein Adapter von Stereo-Klinke auf
zwei Mono-Klinken oder Cinchstecker.
Ersteres ist als sogenanntes Insert-
Kabel preisgünstig erhältlich.
Die Belegung folgt internationalem Stan-
dard, der linke Kanal liegt auf der Spitze
des Klinkensteckers, der rechte Kanal
auf dem Ring.
Bedienungsanleitung AEB4/8-I 7
