Seite 1 Dell PowerEdge R730 Benutzerhandbuch Vorschriftenmodell: E31S Series Vorschriftentyp: E31S001...
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Tod von Personen zur Folge haben können. © 2017 2018 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder Tochterunternehmen. Andere Markennamen sind möglicherweise Marken der entsprechenden Inhaber.
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Dell PowerEdge R730-Systemübersicht......................9 Unterstützte Konfigurationen für das PowerEdge R730-System................9 Frontblende..................................10 3,5-Zoll-Festplattengehäuse............................11 2,5-Zoll-Festplattengehäuse............................13 LCD-Display.................................15 Rückseite....................................17 Diagnoseanzeigen................................19 Diagnoseanzeigen auf der Vorderseite........................19 Festplattenlaufwerk: Anzeigecodes.........................20 uSATA-SSD-Anzeigecodes............................21 NIC-Anzeigecodes..............................22 Anzeigecodes des Netzteils............................23 iDRAC Direct-LED-Anzeigecodes..........................25 Quick Sync-Anzeigecodes............................27 Ausfindigmachen der Service-Tag-Nummer Ihres Systems..................27 2 Dokumentationsangebot..........................
Seite 4 System-Setup-Programm..............................41 Anzeigen von „System Setup“ (System-Setup)....................42 Details zu „System Setup“ (System-Setup)......................42 System BIOS................................42 Dienstprogramm für die iDRAC-Einstellungen....................... 68 Geräteeinstellungen..............................69 Dell Lifecycle Controller..............................69 Integrierte Systemverwaltung..........................69 Start-Manager..................................70 Anzeigen des Boot Manager (Start-Managers).....................70 Hauptmenü des Start-Managers..........................70 PXE-Boot...................................71 6 Installieren und Entfernen von System-Komponenten.................. 72 Sicherheitshinweise.................................
Seite 5 Betriebsartspezifische Richtlinien..........................88 Beispiel-Speicherkonfigurationen..........................89 Entfernen der Speichermodule..........................92 Einsetzen von Speichermodulen..........................93 Prozessoren und Kühlkörper............................95 Entfernen eines Kühlkörpers............................ 95 Entfernen eines Prozessors............................97 Einsetzen eines Prozessors.............................100 Installieren eines Kühlkörpers..........................102 PCIe-Kartenhalter................................104 Entfernen des PCIe-Kartenhalters......................... 104 Einsetzen des PCIe-Kartenhalters......................... 105 Öffnen und Schließen der PCIe-Kartenhalterverriegelung..................106 Kabelhalteklammer.................................
Seite 6 Optisches Laufwerk (optional)............................187 Entfernen des optischen Laufwerks........................187 Installieren des optischen Laufwerks........................188 SD vFlash-Karte (optional)............................189 Austauschen einer optionalen vFlash SD-Medienkarte..................189 Bedienfeld-Baugruppe..............................190 Entfernen des Bedienfelds............................190 Installieren des Bedienfelds............................. 193 7 Verwenden der Systemdiagnose......................... 197 Integrierte Dell-Systemdiagnose........................... 197 Inhaltsverzeichnis...
Seite 7 Einsatzbereich der integrierten Systemdiagnose....................197 Ausführen der integrierten Systemdiagnose vom Start-Manager..............197 Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller..........198 Bedienelemente der Systemdiagnose........................198 8 Jumper und Anschlüsse..........................199 Jumper-Einstellungen auf der Systemplatine......................199 Jumper und Anschlüsse auf der Systemplatine......................200 Deaktivieren vergessener Kennworte..........................202 9 Fehlerbehebung beim System........................203...
Seite 8 Quick Resource Locator für PowerEdge R730- und R730xd-Systeme............220 Inhaltsverzeichnis...

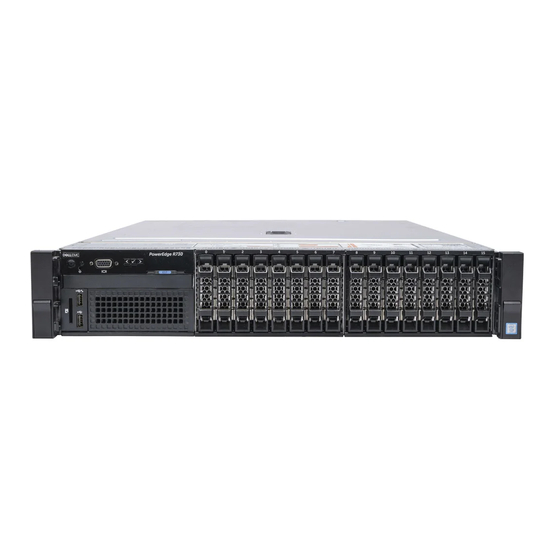

Seite 9: Dell Poweredge R730-Systemübersicht
Dell PowerEdge R730-Systemübersicht Die Dell PowerEdge R730--Systeme sind Rack-Server, die bis zu zwei Intel Xeon E5-2600-v3- oder Xeon E6-2600-v4-Prozessoren, bis zu 24 DIMMs und 16 Festplatten- oder SSD-Laufwerke unterstützen. Themen: • Unterstützte Konfigurationen für das PowerEdge R730-System • Frontblende •...
Seite 10: Frontblende
Abbildung 1. Unterstützte Konfigurationen für das PowerEdge R730-System Frontblende Die Frontblende bietet Zugriff auf Funktionen auf der Vorderseite des Servers, z. B. Netzschalter, NMI-Taste, System- Identifizierungskennzeichnung, Systemidentifizierungstaste und USB- und VGA-Ports. Die Diagnose-LEDs oder das LCD-Bedienfeld befinden sich markant an der Frontblende.Die hot-swap-fähigen Festplatten sind von der Frontblende aus zugänglich.
Seite 11: 3,5-Zoll-Festplattengehäuse
Dokumentation des Betriebssystems so vorgesehen ist. Systemidentifikationstaste Ermöglicht Ihnen, ein bestimmtes System innerhalb eines Racks zu lokalisieren. Die Identifikationstasten befinden sich auf der Vorder- und Rückseite. Drücken Sie die Systemidentifikationstaste, um die System-ID ein- oder auszuschalten. Dell PowerEdge R730-Systemübersicht...
Seite 12 Geräten. Diese Funktion fasst die Hardware- oder Firmware- Bestandsaufnahme und verschiedene Diagnose- und Fehlerinformationen auf Systemebene zusammen, die dann zur Fehlerbehebung am System verwendet werden können. Weitere Informationen finden Sie im iDRAC-Benutzerhandbuch „Integrated Dell Remote Access Controller User’s Guide“ unter Dell.com/ idracmanuals. Dell PowerEdge R730-Systemübersicht...
Seite 13: 2,5-Zoll-Festplattengehäuse
Diese Taste sollte nur auf Anweisung eines qualifizierten Support-Mitarbeiters verwendet werden, oder wenn dies in der Dokumentation des Betriebssystems so vorgesehen ist. Systemidentifikationstaste Ermöglicht Ihnen, ein bestimmtes System innerhalb eines Racks zu lokalisieren. Die Identifikationstasten befinden sich auf der Vorder- und Rückseite. Dell PowerEdge R730-Systemübersicht...
Seite 14 Der USB-Verwaltungsanschluss ist USB 2.0-konform. Er ermöglicht das Anschließen von USB-Geräten an das System oder bietet Direct Zugriff auf iDRAC Direct-Funktionen. Weitere Informationen finden Sie im iDRAC-Benutzerhandbuch „Integrated Dell Remote Access Controller User’s Guide“ unter Dell.com/idracmanuals. Optisches Laufwerk (optional) Ein optionales SATA-DVD-ROM-Laufwerk oder -DVD+/-RW-...
Seite 15: Lcd-Display
Das LCD-Display Ihrer System stellt System-Informationen sowie Status- und Fehlermeldungen bereit, um anzugeben, ob die System ordnungsgemäß funktioniert oder ob die System gewartet werden muss. Weitere Informationen zu Fehlermeldungen finden Sie im Dell Event and Error Messages Reference Guide (Dell Referenzhandbuch zu Ereignis- und Fehlermeldungen) unter Dell.com/ openmanagemanuals >OpenManage Software.
Seite 16: Anzeigen Des Startbildschirms
Protokoll anzuzeigen. So können Sie eine LCD-Meldung mit einem SEL-Eintrag abgleichen. Wählen Sie Simple (Einfach) aus, um LCD-Fehlermeldungen als vereinfachte benutzerfreundliche Beschreibung anzuzeigen. Weitere Informationen zu Fehlermeldungen finden Sie im Dell Event and Error Messages Reference Guide (Dell Benutzerhandbuch zu Ereignis- und Fehlermeldungen) unter Dell.com/openmanagemanuals >...
Seite 17: Rückseite
Anzeige der Temperatur der System in Celsius oder Fahrenheit. Das Anzeigeformat lässt sich im Untermenü Startseite einstellen des Setup-Menüs konfigurieren. Verwandte Links LCD-Display Anzeigen des Startbildschirms Setup-Menü Rückseite Abbildung 5. Rückseitenmerkmale System-Identifikationstaste System-Identifikationsanschluss iDRAC8 Enterprise-Anschluss PCIe-Erweiterungskartensteckplatz halber Bauhöhe Serieller Anschluss Bildschirmanschluss USB-Anschluss PCIe-Erweiterungskartensteckplatz voller Bauhöhe Ethernet-Anschluss Netzteil 1 Netzteil 2 Dell PowerEdge R730-Systemübersicht...
Seite 18 Zwei 10/100/1000 MBit/s NIC-Anschlüssen • Zwei SFP+/10GbE-T -Anschlüsse (100 Mbit/s, 1 Gbit/s oder 10 Gbit/s) Netzteileinheit (PSU1) Wechselstrom (AC) 495 W, 750 W oder 1 100 W Netzteileinheit (PSU2) oder Gleichstrom (DC) 750 W oder 1 100 W Dell PowerEdge R730-Systemübersicht...
Seite 19: Diagnoseanzeigen
Sie die Systemmeldungen für das jeweilige Problem. • Wenn die System eingeschaltet Weitere Informationen zu Fehlermeldungen finden Sie im ist. Dell Event and Error Messages Reference Guide (Dell • Wenn sich die System im Referenzhandbuch zu Ereignis- und Fehlermeldungen) Standby-Modus befindet.
Seite 20: Festplattenlaufwerk: Anzeigecodes
Laufwerks. Die Aktivitäts-LED zeigt an, ob das Laufwerk aktuell in Verwendung ist oder nicht. Die Status-LED zeigt den Betriebszustand des Laufwerks an. Abbildung 6. Laufwerksanzeigen Festplatten-Aktivitätsanzeige Festplatten-Statusanzeige Festplatte ANMERKUNG: Wenn sich das Festplattenlaufwerk im AHCI-Modus (Advanced Host Controller Interface) befindet, funktioniert die Status-LED (rechts) nicht und bleibt aus. Dell PowerEdge R730-Systemübersicht...
Seite 21: Usata-Ssd-Anzeigecodes
Wenn sich das SSD-Laufwerk im AHCI-Modus (Advanced Host Controller Interface) befindet, funktioniert die Statusanzeige (rechts) nicht und bleibt ausgeschaltet. Tabelle 7. Laufwerkstatus-Anzeigecodes Anzeigemuster für den Laufwerksstatus Zustand Blinkt zweimal pro Sekunde grün Laufwerk wird identifiziert oder für den Ausbau vorbereitet. Laufwerk bereit zum Ein- oder Ausbau. Dell PowerEdge R730-Systemübersicht...
Seite 22: Nic-Anzeigecodes
Der NIC ist mit einem gültigen Netzwerk bei seiner maximalen Port-Geschwindigkeit (1 oder 10 Gbit/s) verbunden. Die Verbindungsanzeige leuchtet gelb Der NIC ist mit einem gültigen Netzwerk bei weniger als seiner maximalen Port-Geschwindigkeit verbunden. Die Aktivitätsanzeige blinkt grün Netzwerkdaten werden gesendet oder empfangen. Dell PowerEdge R730-Systemübersicht...
Seite 23: Anzeigecodes Des Netzteils
Netzteile verwenden, die an der Rückseite über ein EPP-Etikett (Extended Power Performance) verfügen. ANMERKUNG: Der gemischte Einsatz von Netzteilen aus verschiedenen früheren Generationen von Dell PowerEdge-Servern kann dazu führen, dass eine Nichtübereinstimmung für ein Netzteil festgestellt wird, oder dass sich das System nicht einschalten lässt. Dell PowerEdge R730-Systemübersicht...
Seite 24 Typs sein, die die gleiche maximale Ausgangsleistung besitzen. VORSICHT: Die Kombination von Wechselstrom- und Gleichstromnetzteilen wird nicht unterstützt und verursacht eine Nichtübereinstimmung. Leuchtet nicht Stromversorgung ist nicht angeschlossen. Abbildung 10. Statusanzeige beim Gleichstrom-Netzteil Statusanzeige beim Gleichstrom-Netzteil Dell PowerEdge R730-Systemübersicht...
Seite 25: Idrac Direct-Led-Anzeigecodes
Stromversorgung ist nicht angeschlossen. iDRAC Direct-LED-Anzeigecodes Die iDRAC Direct-LED-Anzeige leuchtet, um anzuzeigen, dass der Port angeschlossen ist und als Teil des iDRAC-Subsystems verwendet wird. ANMERKUNG: Die iDRAC Direct-LED-Anzeige leuchtet nicht, wenn die USB-Schnittstelle im USB-Modus verwendet wird. Dell PowerEdge R730-Systemübersicht...
Seite 26 Weist darauf hin, dass der Laptop angeschlossen ist. grün Blinkt grün (leuchtet zwei Weist darauf hin, dass der angeschlossene Laptop erkannt wird. Sekunden und leuchtet zwei Sekunden nicht) Leuchtet nicht Weist darauf hin, dass der Laptop nicht angeschlossen ist. Dell PowerEdge R730-Systemübersicht...
Seite 27: Quick Sync-Anzeigecodes
Express-Servicecode und die Express-Service-Tag-Nummer an der Vorderseite des Systems finden, indem Sie das Informationsschild herausziehen. Alternativ können sich diese Informationen auch auf einem Aufkleber auf dem Systemgehäuse befinden. Mithilfe dieser Informationen kann Dell Support-Anrufe an den richtigen Mitarbeiter weiterleiten. Dell PowerEdge R730-Systemübersicht...
Seite 28: Dokumentationsangebot
So zeigen Sie das Dokument an, dass in der Tabelle der Dokumentationsressourcen aufgeführt ist: • Über die Dell EMC Support-Website: Klicken Sie auf den Dokumentations-Link in der Spalte „Location“ (Standort) der Tabelle. Klicken Sie auf das benötigte Produkt oder die Produktversion.
Seite 29 „Methoden zum Herunterladen von Firmware und Treibern“ in diesem Dokument. Systemverwaltung Weitere Informationen zur Systems Management Dell.com/poweredgemanuals Software von Dell finden Sie im Benutzerhandbuch „Dell OpenManage Systems Management Overview Guide“ (Übersichtshandbuch für Dell OpenManage Systems Management). Weitere Informationen zu Einrichtung, Verwendung Dell.com/openmanagemanuals...
Seite 30: Technische Daten
Die technischen Daten und Umgebungsbedingungen für Ihre System werden in diesem Abschnitt erläutert. Gehäuseabmessungen Dieser Abschnitt beschreibt die Abmessungen des Systems. Abbildung 13. Gehäuseabmessungen des PowerEdge R730-Systems Tabelle 15. Abmessungen des Dell PowerEdge R730-Systems Za (mit Blende) Za (ohne Blende) Zb 482,4 mm...
Seite 31: Gehäusegewicht
31,4 kg (Systeme mit 2,5-Zoll-Festplattenlaufwerken) Prozessor – Technische Daten Das PowerEdge R730-System unterstützt bis zu zwei Prozessoren der Produktfamilie Intel Xeon E5-2600 v3 oder Intel Xeon E5-2600-v4. PSU – Technische Daten Das PowerEdge R730-System unterstützt bis zu zwei redundante Gleich- oder Wechselstrom-Netzteile (PSUs).
Seite 32: Arbeitsspeicher - Technische Daten
System installiert sind. Arbeitsspeicher – Technische Daten Das PowerEdge R730-System unterstützt DDR4-registrierte DIMMs (RDIMMs) und lastreduzierte DIMMs (LRDIMMs). Es werden folgende Speicherbusfrequenzen unterstützt: 1.333 MT/s, 1.600 MT/s, 1.866 MT/s, 2.133 MT/s oder 2.400 MT/s. Tabelle 19. Arbeitsspeicher – Technische Daten Speichermodulsockel Speicherkapazität...
Seite 33: Optisches Laufwerk
Zwei RJ-45-Ports mit Unterstützung für bis zu 1 Gbit/s und zwei RJ-45-Ports mit Unterstützung für bis zu 10 Gbit/s Serieller Anschluss Der serielle Anschluss schließt ein serielles Gerät am System an. Das PowerEdge R730-System unterstützt einen seriellen Anschluss auf der Rückseite; hierbei handelt es sich um einen 9-poligen Anschluss, Data Terminal Equipment (DTE), 16550-konform.
Seite 34: Internes Zweifach-Sd-Modul
Internes Zweifach-SD-Modul Das PowerEdge R730-System unterstützt zwei optionale Flash-Speicherkartensteckplätze mit einem internen Dual SD-Modul. ANMERKUNG: Ein Kartensteckplatz ist für die Redundanz reserviert. Grafik – Technische Daten Das PowerEdge R730-System unterstützt Matrox G200eR2-Grafikkarten mit 16 MB Speicherplatz. Tabelle 22. Unterstützte Videoauflösungsoptionen Lösung...
Seite 35: Technische Daten Zu Partikel- Und Gasförmiger Verschmutzung
Tabelle 25. Technische Daten zur zulässigen Erschütterung Zulässige Erschütterung Technische Daten Betrieb 0,26 G bei 5 Hz bis 350 Hz (alle Betriebsrichtungen) Bei Lagerung 1,88 G bei 10 Hz bis 500 Hz über 15 Min. (alle sechs Seiten getestet). Tabelle 26. Technische Daten zur zulässigen Stoßeinwirkung Zulässige Erschütterung Technische Daten Betrieb...
Seite 36: Standardbetriebstemperatur
Partikelverschmutzung Technische Daten ANMERKUNG: Diese Bedingung gilt ausschließlich für Rechenzentrumsumgebungen. Luftfilterungsanforderungen beziehen sich nicht auf IT-Geräte, die für die Verwendung außerhalb eines Rechenzentrums, z. B. in Umgebungen wie einem Büro oder in einer Werkhalle, konzipiert sind. ANMERKUNG: Die ins Rechenzentrum eintretende Luft muss über MERV11- oder MERV13-Filterung verfügen.
Seite 37: Beschränkungen Für Die Erweiterte Betriebstemperatur
Ein Prozessor mit 160 W oder höherer Wattleistung wird nicht unterstützt. • Es sind redundante Netzteile erforderlich. • Nicht von Dell zugelassene periphere Karten und/oder periphere Karten über 25 W werden nicht unterstützt. • Das Gehäuse für die 3,5 Zoll-Festplatten unterstützt maximal 120 W-Prozessoren. •...
Seite 38: Anfängliche Systemeinrichtung Und Erstkonfiguration
Schalten Sie die angeschlossenen Peripheriegeräte ein. iDRAC-Konfiguration Der Integrated Dell Remote Access Controller (iDRAC) wurde entwickelt, um die Arbeit von System-Administratoren produktiver zu gestalten und die allgemeine Verfügbarkeit von Dell EMCSysteme zu verbessern. iDRAC weist Administratoren auf System-Probleme hin, unterstützt sie bei der Ausführung von Remote-System-Verwaltungsaufgaben und reduziert die Notwendigkeit, physisch auf die System zuzugreifen.
Seite 39: Anmelden Am Idrac
ANMERKUNG: Sie müssen über lokale Anmeldeinformationen für den iDRAC verfügen, um sich lokal am iDRAC anzumelden. Weitere Informationen zur Anmeldung am iDRAC und zu iDRAC-Lizenzen finden Sie im neuesten „Integrated Dell Remote Access Controller User’s Guide“ (iDRAC-Benutzerhandbuch) unter Dell.com/idracmanuals. Optionen zum Installieren des Betriebssystems Wenn das ohne Betriebssystem geliefert wurde, installieren Sie das unterstützte Betriebssystem mithilfe einer der folgenden Ressourcen:...
Seite 40: Herunterladen Der Treibern Und Firmware
Verwendung von Dell OpenManage Deployment Toolkit (DTK) Dell.com/openmanagemanuals Herunterladen der Treibern und Firmware Dell EMC empfiehlt, die aktuellen Versionen von BIOS, Treibern und System-Management-Firmware auf das System herunterzuladen und zu installieren. Voraussetzung Stellen Sie sicher, dass Sie den Web-Browser-Cache vor dem Herunterladen der Treiber und Firmware leeren.
Seite 41: Vor-Betriebssystem-Verwaltungsanwendungen
Sie können grundlegende Einstellungen und Funktionen der System ohne Starten des Betriebssystems mithilfe der System-Firmware verwalten. Themen: • Optionen zum Verwalten der Vor-Betriebssystemanwendungen • System-Setup-Programm • Dell Lifecycle Controller • Start-Manager • PXE-Boot Optionen zum Verwalten der Vor- Betriebssystemanwendungen Ihre System umfasst die folgenden Optionen zum Verwalten der Vor-Betriebssystemanwendungen: •...
Seite 42: Anzeigen Von „System Setup" (System-Setup)
Firmware-Schnittstelle)). Mit dem Dienstprogramm für iDRAC-Einstellungen können verschiedene iDRAC- Parameter aktiviert oder deaktiviert werden. Weitere Informationen zur Verwendung dieses Dienstprogramms finden Sie im Integrated Dell Remote Access Controller User's Guide (Benutzerhandbuch zum integrierten Dell Remote Access Controller) unter Dell.com/idracmanuals. Device Settings Ermöglicht Ihnen die Konfiguration von Geräteeinstellungen.
Seite 43: Anzeigen Von "System Bios" (System-Bios)
Verwandte Links Details zu „System BIOS Settings“ (System-BIOS-Einstellungen) Boot Settings (Starteinstellungen) Netzwerkeinstellungen Systeminformationen Speichereinstellungen Prozessoreinstellungen SATA-Einstellungen Integrierte Geräte Serielle Kommunikation Systemprofileinstellungen Verschiedene Einstellungen Dienstprogramm für die iDRAC-Einstellungen Geräteeinstellungen Anzeigen von „System BIOS“ (System-BIOS) Anzeigen von „System BIOS“ (System-BIOS) Führen Sie die folgenden Schritte aus, um den Bildschirm System BIOS (System-BIOS) anzuzeigen: Schalten Sie das System ein oder starten Sie es erneut.
Seite 44: Boot Settings (Starteinstellungen)
Option Beschreibung Boot Settings Zeigt Optionen an, mit denen der Startmodus (BIOS oder UEFI) festgelegt wird. Ermöglicht das Ändern der UEFI- (Starteinstellungen) und BIOS-Starteinstellungen. Network Settings Zeigt Optionen zum Ändern der Netzwerkeinstellungen an. (Netzwerkeinstellu ngen) Integrated Devices Gibt Optionen zur Verwaltung der Controller und Ports von integrierten Geräten an und legt die dazugehörigen (Integrierte Geräte) Funktionen und Optionen fest.
Seite 45: Details Zu "Boot Settings" (Starteinstellungen)
Verwandte Links Boot Settings (Starteinstellungen) Details zu "Boot Settings" (Starteinstellungen) Auswählen des Startmodus des System Ändern der Startreihenfolge Details zu "Boot Settings" (Starteinstellungen) Die Details zum Bildschirm Boot Settings (Starteinstellungen) werden nachfolgend erläutert: Option Beschreibung Boot Mode Ermöglicht das Festlegen des Startmodus für System. (Startmodus) VORSICHT: Das Ändern des Startmodus kann dazu führen, dass das System nicht mehr startet, falls das...
Seite 46: Auswählen Des Startmodus Des System
Damit ein Betriebssystem im UEFI-Startmodus installiert werden kann, muss es UEFI-kompatibel sein. DOS- und 32-Bit- Betriebssysteme bieten keine UEFI-Unterstützung und können nur im BIOS-Startmodus installiert werden. • Aktuelle Informationen zu den unterstützten Betriebssystemen finden Sie unter Dell.com/ossupport. Verwandte Links Boot Settings (Starteinstellungen) Details zu "Boot Settings"...
Seite 47: Anzeigen Der Netzwerkeinstellungen
Verwandte Links UEFI-iSCSI-Einstellungen Details zum Bildschirm „Network Settings“ (Netzwerkeinstellungen) Details der UEFI iSCSI-Einstellungen System BIOS Anzeigen der Netzwerkeinstellungen Anzeigen von UEFI-iSCSI-Einstellungen Anzeigen der Netzwerkeinstellungen Führen Sie die folgenden Schritte aus, um den Bildschirm Network Settings (Netzwerkeinstellungen) anzuzeigen: Schalten Sie das System ein oder starten Sie es erneut. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG:...
Seite 48: Systemsicherheit
Anzeigen von UEFI-iSCSI-Einstellungen Führen Sie die folgenden Schritte aus, um den Bildschirm UEFI iSCSI Settings (UEFI-iSCSI-Einstellungen) anzuzeigen: Schalten Sie das System ein oder starten Sie es erneut. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, warten Sie bis...
Seite 49 Klicken Sie auf dem Bildschirm System BIOS (System-BIOS) auf System Security (Systemsicherheit). Verwandte Links Systemsicherheit Details zum Bildschirm „Systemsicherheitseinstellungen“ Details zum Bildschirm „Systemsicherheitseinstellungen“ Die Details zum Bildschirm System Security Settings (Systemsicherheitseinstellungen) werden nachfolgend erläutert: Option Beschreibung Intel AES-NI Verbessert die Geschwindigkeit von Anwendungen durch Verschlüsselung und Entschlüsselung unter Einsatz der AES-NI-Standardanweisungen und ist per Standardeinstellung auf Enabled (Aktiviert) gesetzt.
Seite 50: Erstellen Eines System- Und Setup-Kennworts
Option Beschreibung User Defined Delay Legt die Option User Defined Delay (Benutzerdefinierte Verzögerung) fest, wenn die Option User Defined (60s to 240s) (Benutzerdefiniert) für AC Power Recovery Delay (Verzögerung bei Netzstromwiederherstellung) gewählt ist. (Benutzerdefinierte Verzögerung [60s bis 240s]) UEFI Variable Bietet unterschiedliche Grade von UEFI-Sicherungsvariablen.
Seite 51: Verwendung Von System- Kennwort Zum Schutz Ihres System
ANMERKUNG: Der Kennwortschutz wird erst wirksam, wenn das System neu startet. Zugehöriger Link Systemsicherheit Verwendung von System- Kennwort zum Schutz Ihres System Info über diese Aufgabe Wenn ein Setup-Kennwort zugeordnet wurde, wird das Setup-Kennwort als alternatives Kennwort des System vom System zugelassen. Schritte Schalten Sie das System ein oder starten Sie es erneut.
Seite 52: Betrieb Mit Aktiviertem Setup-Kennwort
Betrieb mit aktiviertem Setup-Kennwort Wenn die Option Setup Password (Setup-Kennwort) auf Enabled (Aktiviert) gesetzt ist, geben Sie das richtige Setup-Kennwort ein, bevor Sie die Optionen des System-Setups bearbeiten. Wird auch beim dritten Versuch nicht das korrekte Kennwort eingegeben ist, zeigt das System die folgende Meldung an: Invalid Password! Number of unsuccessful password attempts: <x>...
Seite 53: Details Zu Den "Memory Settings" (Speichereinstellungen)
Option Beschreibung System BIOS- Gibt die auf dem System installierte BIOS-Version an. Version System Gibt die aktuelle Version der Management Engine-Firmware an. Management Engine-Version System-Service- Gibt die Service-Tag-Nummer des System an. Tag-Nummer Systemhersteller Gibt den Namen des Herstellers des System an. Systemhersteller- Gibt die Kontaktinformationen des Herstellers des System an.
Seite 54: Prozessoreinstellungen
Advanced ECC Mode (Erweiterter ECC), Mirror Mode (Spiegelung), Spare Mode (Redundanz), Spare with Advanced ECC Mode (Redundanz mit erweitertem ECC), Dell Fault Resilient Mode (Ausfallsicherer Modus von Dell) und Dell NUMA Fault Resilient Mode (Ausfallsicherer NUMA-Modus von Dell). Diese Option ist standardmäßig auf Optimizer Mode (Optimierer-Modus) eingestellt.
Seite 55: Anzeigen Von "Processor Settings" (Prozessoreinstellungen)
Anzeigen von „Processor Settings“ (Prozessoreinstellungen) Führen Sie die folgenden Schritte aus, um den Bildschirm Processor Settings (Prozessoreinstellungen) anzuzeigen: Schalten Sie das System ein oder starten Sie es erneut. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, warten Sie bis...
Seite 56 Diese Option ist nur bei bestimmten Stock Keeping Units (SKUs) der Prozessoren verfügbar. X2Apic Mode Aktiviert oder deaktiviert den X2Apic-Modus. (X2Apic-Modus) Dell Controlled Steuert das Turbo-Projekt. Aktivieren Sie diese Option nur, wenn System Profile (Systemprofil) auf Performance Turbo (Dell (Leistung) gesetzt ist. Kontrollierter ANMERKUNG: Je nach Anzahl der installierten CPUs, kann es bis zu vier Prozessor-Angebote.
Seite 57: Sata-Einstellungen
Option Beschreibung Option Beschreibung Level 2 Cache Gibt die Gesamtgröße des L2-Caches an. (Level 2-Cache) Level 3 Cache Gibt die Gesamtgröße des L3-Caches an. (Level 3-Cache) Number of Cores Gibt die Anzahl der aktivierten Kerne je Prozessor an. (Anzahl der Kerne) Verwandte Links Prozessoreinstellungen Anzeigen von „Processor Settings“...
Seite 58 Option Beschreibung Write Cache Aktiviert oder deaktiviert den Befehl für integrierte SATA-Laufwerke während des POST-Tests. (Schreibcache) Port A (Anschluss Legt den Laufwerkstyp des ausgewählten Geräts fest. Für den Embedded SATA settings (Integrierte SATA- Einstellungen) im ATA-Modus setzen Sie dieses Feld auf Auto (Automatisch), um die BIOS-Unterstützung zu aktivieren.
Seite 59 Option Beschreibung Option Beschreibung Capacity Gibt die Gesamtkapazität der Festplatte an. Für Geräte mit Wechselmedien, wie z. B. für (Kapazität) optische Laufwerke, ist dieses Feld nicht definiert. Port E (Anschluss Legt den Laufwerkstyp des ausgewählten Geräts fest. Für den Embedded SATA settings (Integrierte SATA- Einstellungen) im ATA-Modus setzen Sie dieses Feld auf Auto (Automatisch), um die BIOS-Unterstützung zu aktivieren.
Seite 60: Integrierte Geräte
Option Beschreibung Option Beschreibung Drive Type Gibt den Typ des Laufwerks an, das am SATA-Anschluss angeschlossen ist. (Laufwerkstyp) Capacity Gibt die Gesamtkapazität der Festplatte an. Für Geräte mit Wechselmedien, wie z. B. für (Kapazität) optische Laufwerke, ist dieses Feld nicht definiert. Port I (Anschluss I) Legt den Laufwerkstyp des ausgewählten Geräts fest.
Seite 61: Anzeigen Von "Integrated Devices" (Integrierte Geräte)
Anzeigen von „Integrated Devices“ (Integrierte Geräte) Führen Sie zum Anzeigen der Integrated Devices (Integrierte Geräte) folgende Schritte durch: Schalten Sie das System ein oder starten Sie es erneut. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, warten Sie bis...
Seite 62 Option Beschreibung schließen sich gegenseitig aus. Konfigurieren Sie die integrierten NIC1- und NIC2-Optionen mithilfe der NIC- Verwaltungsprogramme auf dem System. I/OAT DMA Engine Aktiviert oder deaktiviert die I/OAT-Option. Aktivieren Sie die Option nur, wenn Hardware und Software diese (I/OAT DMA- Funktion unterstützen.
Seite 63 Option Beschreibung Slot 2 Bifurcation Steuert die Verzweigung von im ausgewählten Steckplatz installierten PCIe-Karten. (Verzweigung Steckplatz 2) • Wird die Standardeinstellung ausgewählt, arbeitet der Steckplatz mit der Standardverzweigung für diesen Steckplatz. • Wird die Option x4x4 ausgewählt, erfolgt die Verzweigung auf zwei Verknüpfungen. Slot 3 Bifurcation Steuert die Verzweigung von im ausgewählten Steckplatz installierten PCIe-Karten.
Seite 64: Details Zu "Serial Communication" (Serielle Kommunikation)
Serielle Kommunikation Mit dem Bildschirm Serial Communication (Serielle Kommunikation) können Sie die Eigenschaften für den seriellen Kommunikationsport anzeigen. Verwandte Links Details zu „Serial Communication“ (Serielle Kommunikation) System BIOS Anzeigen von „Serial Communication“ (Serielle Kommunikation) Anzeigen von „Serial Communication“ (Serielle Kommunikation) So zeigen Sie den Bildschirm Serial Communication (Serielle Kommunikation) an: Schalten Sie das System ein oder starten Sie es erneut.
Seite 65: Systemprofileinstellungen
Option Beschreibung ANMERKUNG: Nur Serial Device 2 (Serielles Gerät 2) kann für SOL (Seriell über LAN) genutzt werden. Um die Konsolenumleitung über SOL nutzen zu können, konfigurieren Sie für die Konsolenumleitung und das serielle Gerät dieselbe Anschlussadresse. ANMERKUNG: Jedes Mal, wenn das System gestartet wird, synchronisiert das BIOS die in iDRAC gespeicherte serielle MUX-Einstellung.
Seite 66 Optionen ändern zu können, muss der Modus auf Custom (Benutzerdefiniert) gesetzt werden. Diese Option ist standardmäßig auf Performance Per Watt Optimized (DAPC) (Leistung pro Watt optimiert (DAPC)) gesetzt. DAPC steht für Dell Active Power Controller (Aktive Dell-Energiesteuerung). ANMERKUNG: Alle Parameter auf dem Bildschirm „System Profile Settings“ (Systemprofileinstellungen) sind nur verfügbar, wenn die Option System Profile (Systemprofil) auf Custom (Benutzerdefiniert)
Seite 67: Details Zu "Miscellaneous Settings" (Verschiedene Einstellungen)
Option Beschreibung ANMERKUNG: Diese Option kann nur deaktiviert werden, wenn die Option C States (C-States) im Modus Custom (Benutzerdefiniert) auf Disabled (Deaktiviert) gesetzt ist. ANMERKUNG: Wenn die Option C States (C-States) im Modus Custom (Benutzerdefiniert) auf Enabled (Aktiviert) gesetzt ist, haben Änderungen der Monitor-/Mwait-Einstellung keine Auswirkungen auf die Leistung oder Performance des System.
Seite 68: Dienstprogramm Für Die Idrac-Einstellungen
Für den Zugriff auf bestimmte Funktionen im Dienstprogramm für iDRAC-Einstellungen wird eine Aktualisierung der iDRAC Enterprise-Lizenz benötigt. Für weitere Informationen zur Verwendung von iDRAC siehe Dell Integrated Dell Remote Access Controller User's Guide (Dell Benutzerhandbuch zum integrierten Dell Remote Access Controller) unter Dell.com/idracmanuals.
Seite 69: Geräteeinstellungen
System BIOS Dell Lifecycle Controller Dell Lifecycle Controller (LC) bietet erweiterte integrierte System-Verwaltungsfunktionen einschließlich Bereitstellung, Konfiguration, Aktualisierung, Wartung und Diagnose des System. LC ist Bestandteil der bandexternen iDRAC-Lösung und Anwendungen der Dell EMC System-integrierten Unified Extensible Firmware Interface (UEFI). Zugehöriger Link...
Seite 70: Start-Manager
Bestimmte Plattformkonfigurationen unterstützen möglicherweise nicht alle Funktionen des Dell Lifecycle Controllers. Weitere Informationen über das Einrichten des Dell Lifecycle Controllers, das Konfigurieren von Hardware und Firmware sowie das Bereitstellen des Betriebssystems finden Sie in der Dokumentation zum Dell Lifecycle Controller unter Dell.com/idracmanuals.
Seite 71: Einmaliges Bios-Startmenü
Verwandte Links Start-Manager Anzeigen des Boot Manager (Start-Managers) Einmaliges BIOS-Startmenü One-shot BIOS boot menu (Einmaliges BIOS-Startmenü) ermöglicht Ihnen die Auswahl eines Startgeräts. Zugehöriger Link Start-Manager System Utilities (Systemdienstprogramme) Unter System Utilities (Systemdienstprogramme) sind die folgenden Dienstprogramme enthalten, die gestartet werden können: •...
Seite 72: Installieren Und Entfernen Von System-Komponenten
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 73: Empfohlene Werkzeuge
Bringen Sie die Abdeckung des System an. Falls zutreffend, setzen Sie das System in das Rack ein. Weitere Informationen finden Sie in der Kurzanleitung zur Rack-Installation unter Dell.com/poweredgemanuals. Bringen Sie gegebenenfalls die Frontverkleidung an. Schließen Sie die Peripheriegeräte wieder an und schließen Sie das System wieder an das Stromnetz an.
Seite 74 Abbildung 14. Entfernen der optionalen Frontverkleidung (Blende) Freigabetaste Verriegelung der Frontverkleidung Frontverkleidung Installieren und Entfernen von System-Komponenten...
Seite 75: Installieren Der Optionalen Frontverkleidung (Blende)
Abbildung 15. Entfernen der optionalen Quick Sync-Frontverkleidung (Blende) Freigabetaste Verriegelung der Frontverkleidung Quick Sync-Blende Installieren der optionalen Frontverkleidung (Blende) Voraussetzung Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Schritte Machen Sie den Schlüssel der Frontverkleidung ausfindig und entfernen Sie ihn. ANMERKUNG: Der Schlüssel ist an der Rückseite der Frontverkleidung befestigt.
Seite 76: Systemabdeckung
Abbildung 16. Installieren der optionalen Frontverkleidung (Blende) Verriegelung der Frontverkleidung Frontverkleidung Abbildung 17. Installieren der Quick Sync-Blende Verriegelung der Frontverkleidung Quick Sync-Blende Systemabdeckung Die Systemabdeckung schützt die Komponenten im Innern des Systems und sorgt für einen ausreichenden Luftstrom im Inneren des Systems.
Seite 77: Entfernen Der Systemabdeckung
Entfernen der Systemabdeckung Voraussetzungen Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. Trennen Sie das System und die Peripheriegeräte von der Netzstromversorgung. Entfernen Sie gegebenenfalls die optionale Blende. Schritte Drehen Sie die Verriegelung der Sperrklinke entgegen dem Uhrzeigersinn in die geöffnete Position.
Seite 78: Installieren Der Systemabdeckung
Zugehöriger Link Sicherheitshinweise Installieren der Systemabdeckung Voraussetzungen Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Befolgen Sie die Schritte im Abschnitt „Vor der Arbeit an Komponenten im Inneren Ihres Systems“. Vergewissern Sie sich, dass alle internen Kabel angeschlossen und so verlegt sind, dass sie nicht behindern. Achten Sie darauf, dass keine Werkzeuge oder zusätzliche Bauteile im System zurückbleiben.
Seite 79: Das Systeminnere
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 80: Kühlgehäuse
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 81: Einsetzen Des Kühlgehäuses
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 82: Lüfter
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 83: Einsetzen Eines Kühlungslüfters
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 84: Installieren Der Lüfterbaugruppe
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 85: Systemspeicher
Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Befolgen Sie die Schritte im Abschnitt „Vor der Arbeit an Komponenten im Inneren Ihres Systems“. VORSICHT: Achten Sie darauf, die Kabel korrekt anzubringen und mit der Kabelklammer zu sichern, bevor Sie die Lüfterbaugruppe installieren.
Seite 86 ANMERKUNG: Die Einheit MT/s gibt die DIMM-Taktrate in Millionen Übertragungen (Megatransfers) pro Sekunde an. Die Betriebsfrequenz des Speicherbusses kann 1.866 MT/s, 2.133 MT/s oder 2.400 MT/s betragen, abhängig von den folgenden Faktoren: • DIMM-Typ (RDIMM oder LRDIMM) • Anzahl der DIMMs, mit denen jeder Kanal bestückt ist •...
Seite 87: Allgemeine Richtlinien Für Die Installation Von Speichermodulen
Tabelle 35. Speicherkanäle Prozessor Kanal 0 Kanal 1 Kanal 2 Kanal 3 Prozessor 1 Steckplätze A1, A5 und A9 Steckplätze A2, A6 und A10 Steckplätze A3, A7 und A11 Steckplätze A4, A8 und A12 Prozessor 2 Steckplätze B1, B5 und B9 Steckplätze B2, B6 und B10 Steckplätze B3, B7 und B11 Steckplätze B4, B8 und B12...
Seite 88: Betriebsartspezifische Richtlinien
• Setzen Sie für maximale Leistung pro Prozessor jeweils vier Speichermodule gleichzeitig ein (1 DIMM pro Kanal). Betriebsartspezifische Richtlinien Jedem Prozessor sind vier Speicherkanäle zugewiesen. Die zulässigen Konfigurationen hängen vom ausgewählten Speichermodus ab. Advanced ECC (Erweiterter ECC) Im Modus „Advanced Error Correction Code (ECC)“ (Erweiterter ECC) wird SDDC nicht mehr nur auf DIMMs mit x4-DRAM angewendet, sondern sowohl auf DIMMs mit x4-DRAM als auch auf DIMMs mit x8-DRAM.
Seite 89: Beispiel-Speicherkonfigurationen
Tabelle 37. Prozessorkonfiguration Prozessor Konfiguration Regeln für die Informationen zur Arbeitsspeicherbestückung Arbeitsspeicherbestückung Einzel-CPU Reihenfolge der {1,2}, {3,4} Siehe Hinweis zu Speicherspiegelung Speicherbestückung Beispiel-Speicherkonfigurationen Die folgenden Tabellen enthalten Beispiel-Speicherkonfigurationen für Ein- und Zwei-Prozessorkonfigurationen, die den Richtlinien dieses Abschnitts entsprechen. ANMERKUNG: In den folgenden Tabellen weisen die Abkürzungen 1 R, 2 R bzw. 4 R auf Einfach-, Zweifach- bzw. Vierfach- DIMMs hin.
Seite 90 Systemkapaz DIMM- Anzahl der DIMM-Rank, -Organisation und -Taktrate DIMM-Steckplatzbelegung ität (in GB) Größe (in DIMMs 2 R, x8, 2 133 MT/s 1 R, x8, 1 866 MT/s A1, A2, A3, A4, A5, A6, A7, A8, A9, A11 2 R, x8, 1 866 MT/s A1, A2, A3, A4, A5, A6, A7, A8, A9, A11 2 R, x4, 2 400 MT/s A1, A2, A3, A4, A5, A6, A7, A8...
Seite 91 Systemkapa DIMM- Anzahl der DIMM-Rank, -Organisation und -Taktrate DIMM-Steckplatzbelegung zität (in GB) Größe (in DIMMs 1 R, x8, 2 133 MT/s 2 R, x8, 2 400 MT/s A1, A2, A3, A4, B1, B2, B3, B4 2 R, x8, 2 133 MT/s 1 R, x8, 1 866 MT/s A1, A2, A3, A4, A5, A6, A7, A8, A9, A11, B1, B2, B3, B4, B5, B6, B7, B8, B9, B11...
Seite 92: Entfernen Der Speichermodule
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 93: Einsetzen Von Speichermodulen
Abbildung 27. Entfernen des Speichermoduls Speichermodul Speichermodulsockel Auswurfhebel für Speichermodulsockel (2) Nächste Schritte Bauen Sie das Speichermodul ein. ANMERKUNG: Wenn Sie das Modul dauerhaft entfernen, installieren Sie eine Speichermodul-Platzhalterkarte. Bauen Sie das Kühlgehäuse ein. Falls zuvor entfernt, installieren Sie den 165-W-Kühlkörper. Befolgen Sie die Schritte des Abschnitts „Nach der Arbeit an Komponenten im Inneren Ihres System“.
Seite 94 Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 95: Prozessoren Und Kühlkörper
Nächste Schritte Bauen Sie das Kühlgehäuse ein. Falls zuvor entfernt, installieren Sie den 165-W-Kühlkörper. Befolgen Sie die Schritte des Abschnitts „Nach der Arbeit an Komponenten im Inneren Ihres System“. Drücken Sie <F2>, um das System-Setup aufzurufen, und überprüfen Sie die Einstellung System Memory (Systemspeicher). Das System sollte die Einstellung bereits auf den neuen Wert des eingebauten Speichers geändert haben.
Seite 96 Schritte Lösen Sie eine der Schrauben, mit denen der Kühlkörper an der Systemplatine befestigt ist. Warten Sie (ungefähr 30 Sekunden), damit sich der Kühlkörper vom Prozessor lösen kann. Entfernen Sie die Schraube diagonal gegenüber der Schraube, die Sie zuerst entfernt haben. Wiederholen Sie Schritt 1 und Schritt 2 für das Entfernen der beiden verbleibenden Schrauben.
Seite 97: Entfernen Eines Prozessors
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 98 Klappen Sie den Sockel-Freigabehebel open first (Zuerst öffnen) nach unten, um die Prozessorabdeckung anzuheben. Fassen Sie die Lasche an der Prozessorabdeckung an und heben Sie die Prozessorabdeckung an, bis der Sockel-Freigabehebel open first (Zuerst öffnen) nach oben schwenkt. VORSICHT: Die Kontaktstifte des Sockels sind empfindlich und können dauerhaft beschädigt werden. Achten Sie sorgfältig darauf, diese Kontaktstifte beim Entfernen des Prozessors aus dem Sockel nicht zu verbiegen.
Seite 99 Abbildung 32. Entfernen eines Prozessors Sockelfreigabehebel close first (Zuerst schließen) Stift-1-Ecke des Prozessors Prozessor Steckplatz (4) Prozessorabdeckung Sockelfreigabehebel open first (Zuerst öffnen) Sockel Sockelpassungen (4) Nächste Schritte Ersetzen Sie die Prozessoren. Bauen Sie den Kühlkörper ein. Installieren Sie das Kühlgehäuse wieder. Befolgen Sie die Schritte des Abschnitts „Nach der Arbeit an Komponenten im Inneren Ihres System“.
Seite 100: Einsetzen Eines Prozessors
Halten Sie den Kreuzschlitzschraubenzieher Nr. 2 bereit. Bevor Sie ein Upgrade Ihres System durchführen, laden Sie die aktuelle Version des System-BIOS von Dell.com/support herunter. Befolgen Sie die in der komprimierten Download-Datei enthaltenen Anweisungen, um die Aktualisierung auf dem System zu installieren.
Seite 101 Richten Sie die Pin-1-Anzeige des Prozessors am Dreieck auf der Systemplatine aus. Setzen Sie den Prozessor so in den Sockel, dass die Steckplätze am Prozessor an den Sockelpassungen ausgerichtet sind. Schließen Sie die Prozessorabdeckung. Drücken Sie den Sockelfreigabehebel Zuerst schließen neben dem Verriegelungssymbol nach unten und drücken Sie ihn unter die Lasche, um ihn zu verriegeln.
Seite 102: Installieren Eines Kühlkörpers
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 103 Abbildung 34. Auftragen von Wärmeleitpaste auf der Oberseite des Prozessors Prozessor Wärmeleitpaste Spritze für die Wärmeleitpaste Setzen Sie den Kühlkörper auf den Prozessor. Ziehen Sie eine der vier Schrauben fest, mit denen der Kühlkörper auf der Systemplatine befestigt ist. Wiederholen Sie den Vorgang für die beiden verbleibenden Schrauben. Abbildung 35.
Seite 104: Pcie-Kartenhalter
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 105: Einsetzen Des Pcie-Kartenhalters
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 106: Öffnen Und Schließen Der Pcie-Kartenhalterverriegelung
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 107: Kabelhalteklammer
Abbildung 39. Öffnen des PCIe-Kartenhalterverriegelung PCIe-Kartenhalter Freigabelasche PCIe-Kartenhalterverriegelung Abbildung 40. Schließen der PCIe-Kartenhalterverriegelung PCIe-Kartenhalter Freigabelasche PCIe-Kartenhalterverriegelung Nächster Schritt Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Kabelhalteklammer Die Kabelhalteklammer stützt die installierten Kabel. Der Kabelhalteklammer hilft außerdem zu verhindern, dass Kabel sich von Ihrem Platz wegbewegen, was der zu losen Verbindungen und eingeschränktem Luftstrom im Inneren des Servers führen kann.
Seite 108: Einsetzen Der Kabelhalteklammer
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 109: Integrierte Speichercontrollerkarte
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 110: Entfernen Der Integrierten Speichercontrollerkarte
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 111: Installieren Der Integrierten Speichercontrollerkarte
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 112: Erweiterungskarten Und Erweiterungskarten-Riser
Abbildung 44. Installieren der integrierten Speichercontrollerkarte integriertes Speichercontrollerkabel Integrierte Speichercontrollerkarte Anschluss der integrierten Speichercontrollerkarte an der Halterung der integrierten Speichercontrollerkarte Systemplatine Nächste Schritte Installieren Sie den Erweiterungskarten-Riser 1. Bauen Sie das Kühlgehäuse ein. Befolgen Sie die Schritte des Abschnitts „Nach der Arbeit an Komponenten im Inneren Ihres System“. Verwandte Links Sicherheitshinweise Vor der Arbeit an Komponenten im Innern des System...
Seite 113: Richtlinien Zum Einsetzen Von Erweiterungskarten
ANMERKUNG: Ein System Event Log (SEL, Systemereignisprotokoll) wird protokolliert, wenn ein Erweiterungskarten-Riser nicht unterstützt wird oder fehlt. Die System kann dennoch eingeschaltet werden, und es wird keine BIOS POST-Meldung oder F1/F2-Pause angezeigt. Richtlinien zum Einsetzen von Erweiterungskarten Je nach Konfiguration des Systems werden die nachfolgenden PCI-Express-Karten (PCIe) der 3. Generation unterstützt: Tabelle 40.
Seite 114: Entfernen Einer Erweiterungskarte Aus Dem Erweiterungskarten-Riser 2 Oder 3
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 115 ANMERKUNG: Der Einbau eines Abdeckblechs über einem leeren Erweiterungskartensteckplatz ist erforderlich, damit die FCC-Bestimmungen bezüglich der Funkentstörung des System eingehalten werden. Die Abdeckungen halten auch Staub und Schmutz vom System fern und helfen, die korrekte Kühlung und den Luftstrom innerhalb des System aufrechtzuerhalten.
Seite 116: Installieren Einer Erweiterungskarte Im Erweiterungskarten-Riser 2 Oder 3
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 117 Abbildung 46. Installieren einer Erweiterungskarte im Erweiterungskarten-Riser 2 oder 3 Erweiterungskarte Erweiterungskartenverriegelung Erweiterungskarten-Riser Stromanschluss (für GPU-Karten) Erweiterungskartenanschluss Schließen Sie gegebenenfalls die Kabel an die Erweiterungskarte an. ANMERKUNG: Wenn Sie eine GPU-Karte in Riser 2 oder Riser 3 (Standard) installieren, schließen Sie das Stromkabel der GPU-Karte am Stromanschluss auf dem Riser an.
Seite 118: Entfernen Einer Erweiterungskarte Aus Dem Erweiterungskarten-Riser 1
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 119: Einsetzen Einer Erweiterungskarte In Den Erweiterungskarten-Riser 1
Abbildung 47. Entfernen einer Erweiterungskarte aus dem Erweiterungskarten-Riser 1 Klemme A Gehäuse des Erweiterungskarten-Risers 1 Erweiterungskartenanschluss Klemme B Riegel Erweiterungskarte Nächste Schritte Installieren Sie die Erweiterungskarte. Installieren Sie den Erweiterungskarten-Riser. Befolgen Sie die Schritte des Abschnitts „Nach der Arbeit an Komponenten im Inneren Ihres System“. Verwandte Links Sicherheitshinweise Vor der Arbeit an Komponenten im Innern des System...
Seite 120 Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 121: Entfernen Des Platzhalters Für Riser 1
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 122: Einsetzen Des Platzhalters Für Riser 1
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 123: Entfernen Von Erweiterungskarten-Riser
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 124 Abbildung 51. Entfernen des Erweiterungskarten-Risers 1 Gehäuse des Erweiterungskarten-Risers 1 Erweiterungskarten-Riser 1 hintere Riser-Führung (rechts) hintere Riser-Führung (links) Anschluss für Erweiterungskarten-Riser 1 Vordere Riser-Führung Abbildung 52. Identifizieren der Anschlüsse am Erweiterungskarten-Riser 1 Erweiterungssteckplatz 1 Erweiterungssteckplatz 2 Erweiterungssteckplatz 3 Installieren und Entfernen von System-Komponenten...
Seite 125 Abbildung 53. Entfernen des Erweiterungskarten-Risers 2 Stromanschluss (für GPU-Karten) Erweiterungskarten-Riser 2 Hintere Riser-Führung Anschluss für Erweiterungskarten-Riser 2 Vordere Riser-Führung Abbildung 54. Identifizieren der Anschlüsse am Erweiterungskarten-Riser 2 Erweiterungssteckplatz 4 Erweiterungssteckplatz 5 Installieren und Entfernen von System-Komponenten...
Seite 126 Stromanschluss (für GPU-Karten) Abbildung 55. Entfernen des Erweiterungskarten-Risers 3 Vordere Riser-Führung Stromanschluss (für GPU-Karten) Erweiterungskarten-Riser 3 Hintere Riser-Führung Anschluss für Erweiterungskarten-Riser 3 Abbildung 56. Identifizieren der Anschlüsse am Erweiterungskarten-Riser 3 Erweiterungssteckplatz 6 Stromanschluss (für GPU-Karten) Installieren und Entfernen von System-Komponenten...
Seite 127: Installieren Von Erweiterungskarten-Risern
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 128 Abbildung 57. Installieren des Erweiterungskarten-Risers 1 Gehäuse des Erweiterungskarten-Risers 1 Erweiterungskarten-Riser 1 hintere Riser-Führung (rechts) hintere Riser-Führung (links) Anschluss für Erweiterungskarten-Riser 1 Vordere Riser-Führung Installieren und Entfernen von System-Komponenten...
Seite 129 Abbildung 58. Installieren des Erweiterungskarten-Risers 2 Stromanschluss (für GPU-Karten) Erweiterungskarten-Riser 2 Hintere Riser-Führung Anschluss für Erweiterungskarten-Riser 2 Vordere Riser-Führung Installieren und Entfernen von System-Komponenten...
Seite 130: Richtlinien Zum Einsetzen Von Gpu-Karten
Abbildung 59. Installieren des Erweiterungskarten-Risers 3 Vordere Riser-Führung Stromanschluss (für GPU-Karten) Erweiterungskarten-Riser 3 Hintere Riser-Führung Anschluss für Erweiterungskarten-Riser 3 Nächste Schritte Setzen Sie die Erweiterungskarte(n) in den Erweiterungskarten-Riser 2 oder 3. Befolgen Sie die Schritte des Abschnitts „Nach der Arbeit an Komponenten im Inneren Ihres System“. Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben.
Seite 131: Entfernen Der Gpu-Karte
ANMERKUNG: Für eine Konfiguration mit zwei GPU-Karten doppelter Breite ist der optionale Riser 3 erforderlich. • Sie können bis zu vier GPU-Karten einfacher Breite einsetzen. • Stellen Sie sicher, dass die System mit redundanten 1 100-W-Netzteilen ausgestattet ist. ANMERKUNG: Wenn Sie das System mit der NVIDIA K80-GPU-Karte verwenden, müssen Sie zwei Netzteile mit je mindestens 1 100 W installieren und für die Netzteilkonfiguration den nicht-redundanten Modus festlegen.
Seite 132: Einsetzen Einer Gpu-Karte
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 133: Idsdm
Schließen Sie den Riegel der Erweiterungskarte. Entfernen Sie die Abdeckbleche für die GPU-Karten mit einzelner oder doppelter Breite. Ersetzen Sie die verbleibenden Abdeckbleche durch die Abdeckbleche aus dem GPU-Einbausatz. Richten Sie den GPU-Kartenanschluss an den Steckplatz am Riser aus. Setzen Sie die GPU-Karte vollständig in den Riser-Steckplatz ein. Machen Sie die Anschlüsse für die Stromversorgung auf dem GPU-Kabel ausfindig und schließen Sie sie an die 6-poligen und 8- poligen Anschlüsse an der GPU-Karte an.
Seite 134: Entfernen Einer Internen Sd-Karte
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 135: Einsetzen Einer Internen Sd-Karte
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 136: Entfernen Des Optionalen Internen Dual Sd-Moduls
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 137 Schritte Machen Sie auf der Systemplatine den Anschluss für das interne Zweifach-SD-Modul ausfindig. Informationen dazu, wo sich der Anschluss für das interne Dual-SD-Modul befindet, finden Sie im Abschnitt „Anschlüsse auf der Systemplatine“. Ziehen Sie mit der Zuglasche das IDSDM aus dem System. Abbildung 64.
Seite 138: Installieren Des Optionalen Internen Dual Sd-Moduls
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 139 Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 140: Einsetzen Der Netzwerkzusatzkarte
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 141: Interner Usb-Speicherstick (Optional)
Abbildung 66. Installieren der NDC Sockel für unverlierbare Schraube (2) Anschluss auf der Systemplatine Unverlierbare Schrauben (2) Griffstelle (2) Netzwerktochterkarte (Network Daughter Card, NDC) Steckplatz an der Rückwand für Ethernetanschlüsse Nächste Schritte Setzen Sie ggf. die Erweiterungskarte(n) wieder in den Erweiterungskarten-Riser 2 ein. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“.
Seite 142: Austauschen Des Optionalen Internen Usb-Speichersticks
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 143: Systembatterie
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 144: Netzteile
Abbildung 69. Entfernen der System-Batterie System-Batterie Steckplatz der System-Batterie Um eine neue System-Batterie einzusetzen, halten Sie die Batterie mit dem positiven Pol (+) nach oben und schieben sie unter die Sicherungshalterungen. Drücken Sie den Akku in den Anschluss, bis sie einrastet. Abbildung 70.
Seite 145: Hot-Spare-Funktion
Wenn die Last am aktiven Netzteil unter 20 % fällt, wird das redundante Netzteil in den Ruhezustand geschaltet. Die Hot-Spare-Funktion kann über die iDRAC-Einstellungen konfiguriert werden. Lesen Sie für weitere Informationen zu iDRAC- Einstellungen das Benutzerhandbuch Integrated Dell Remote Access Controller User’s Guide (Integrierter Dell Remote Access Controller) unter Dell.com/idracmanuals.
Seite 146: Einsetzen Des Netzteilplatzhalters
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 147: Entfernen Eines Wechselstromnetzteils
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 148: Einsetzen Eines Wechselstromnetzteils
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 149: Anweisungen Zur Verkabelung Eines Gleichstrom-Netzteils
Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und Verfahren entsprechen. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 150: Inhalt Des Kits
Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und Verfahren entsprechen. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 151: Montieren Des Eingangs-Gleichstromkabels
Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und Verfahren entsprechen. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 152 Abbildung 77. Eingangs-Gleichstromkabel montieren DC-Kabel RTN Gleichstrom-Anschlussstecker Unverlierbare Schrauben (2) Gummiabdeckung Gleichstrom-Steckdose DC-Kabel -48 V Abbildung 78. Eingangs-Gleichstromkabel entfernen Kabel RTN Gleichstrom-Anschlussstecker Unverlierbare Schrauben (2) Gummiabdeckung Gleichstrom-Steckdose Kabel –48 V Installieren und Entfernen von System-Komponenten...
Seite 153: Entfernen Eines Gleichstromnetzteils
Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und Verfahren entsprechen. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 154: Systemplatine
Befolgen Sie die Schritte des Abschnitts „Vor der Arbeit an Komponenten im Inneren Ihres System“. Entfernen Sie gegebenenfalls den Laufwerkplatzhalter. Vergewissern Sie sich, dass beide Netzteile vom gleichen Typ sind und die gleiche maximale Ausgangsleistung haben. ANMERKUNG: Die maximale Ausgangsleistung (in Watt) ist auf dem Netzteiletikett angegeben. Schritte Schieben Sie das Netzteil ins Gehäuse, bis es vollständig im Steckplatz sitzt und die Freigabelasche einrastet.
Seite 155: Entfernen Der Systemplatine
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 156 Abbildung 81. Entfernen der Systemplatine Freigabestift Systemplatine Systemplatinenhalter Nächste Schritte Bauen Sie die Systemplatine ein. Befolgen Sie die Schritte des Abschnitts „Nach der Arbeit an Komponenten im Inneren Ihres System“. Installieren und Entfernen von System-Komponenten...
Seite 157: Einsetzen Der Systemplatine
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 158 Abbildung 82. Einsetzen der Systemplatine Freigabestift Systemplatine Systemplatinenhalter Nächste Schritte Setzen Sie das TPM (Trusted Platform Module) ein. Informationen zur Installation des TPM finden Sie im Abschnitt „Installing the Trusted Platform Module“ (Installieren des Trusted Platform Module). Weitere Informationen zum TPM finden Sie im Abschnitt „Trusted Platform Module“.
Seite 159: Eingeben Der System-Service-Tag-Nummer Mit Dem System-Setup
Befolgen Sie die Schritte des Abschnitts „Nach der Arbeit an Komponenten im Inneren Ihres System“. Importieren Sie Ihre neue oder vorhandene Lizenz für iDRAC Enterprise. Weitere Informationen finden Sie im „Integrated Dell Remote Access Controller User's Guide“ (Dell Benutzerhandbuch für den integrierten Remote Access Controller) unter dell.com/esmmanuals.
Seite 160: Wiederherstellen Der Service-Tag-Nummer Mithilfe Der Easy-Restore-Funktion
Tag-Nummer eingegeben haben, kann sie nicht mehr aktualisiert oder geändert werden. Klicken Sie auf OK. Importieren Sie Ihre neue oder vorhandene Lizenz für iDRAC Enterprise. Weitere Informationen finden Sie im Integrated Dell Remote Access Controller User's Guide (Benutzerhandbuch zum integrierten Dell Remote Access Controller) unter Dell.com/poweredgemanuals...
Seite 161: Einsetzen Des Trusted Platform Module
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 162: Initialisieren Des Tpm Für Bitlocker-Benutzer
Weitere Informationen zu diesen Festplatten finden Sie im Whitepaper 512e and 4Kn Disk Formats (512e- und 4Kn-Datenträgerformate) und im Dokument 4K Sector HDD FAQ (4K-Sektor-Festplatten – FAQ) unter Dell.com/poweredgemanuals. Alle Festplatten sind über die Festplattenrückwandplatine mit der Systemplatine verbunden. Festplatten werden in speziellen hot-swap- fähigen Festplattenträgern geliefert, die in die Festplattenschächte passen.
Seite 163: Entfernen Eines Platzhalters Für Ein 2,5-Zoll-Festplattenlaufwerk
Viele Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker ausgeführt werden. Führen Sie die Behebung von Störungen sowie einfache Reparaturen gemäß den Angaben in der jeweiligen Produktdokumentation von Dell durch, bzw. nach Maßgabe der elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell.
Seite 164: Entfernen Eines 3,5-Zoll-Festplattenplatzhalters
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 165: Installieren Eines 3,5-Zoll-Festplattenplatzhalters
Abbildung 86. Entfernen eines 3,5-Zoll-Festplattenplatzhalters Festplattenplatzhalter Entriegelungstaste Nächster Schritt Bringen Sie gegebenenfalls die Frontverkleidung an. Verwandte Links Sicherheitshinweise Entfernen der optionalen Frontverkleidung (Blende) Installieren der optionalen Frontverkleidung (Blende) Installieren eines 3,5-Zoll-Festplattenplatzhalters Voraussetzungen Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Entfernen Sie gegebenenfalls die Frontverkleidung.
Seite 166: Entfernen Eines Hot-Swap-Fähigen Festplattenlaufwerks Oder Einer Hot-Swap-Fähigen Solid-State-Festplatte
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 167 Abbildung 88. Entfernen eines Hot-Swap-fähigen Festplattenlaufwerks oder einer Hot-Swap-fähigen SSD Entriegelungstaste Festplatten- oder SSD-Träger Festplatten- oder SSD-Trägergriff Abbildung 89. Entfernen eines Hot-Swap-fähigen 1,8-Zoll-uSATA-SSD-Trägers Entriegelungstaste SSD-Laufwerkträger SSD-Trägergriff Verwandte Links Sicherheitshinweise Vor der Arbeit an Komponenten im Innern des System Entfernen der optionalen Frontverkleidung (Blende) Installieren der optionalen Frontverkleidung (Blende) Installieren und Entfernen von System-Komponenten...
Seite 168: Einsetzen Eines Hot-Swap-Fähigen Festplattenlaufwerks Oder Einer Solid-State-Festplatte
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 169: Entfernen Einer Festplatte Oder Einer Solid-State-Festplatte Aus Einem Festplattenträger
Abbildung 91. Installieren eines hot-swap-fähigen 1,8 Zoll-uSATA-SSD-Festplattenträgers Entriegelungstaste SSD-Laufwerkträger SSD-Trägergriff Verwandte Links Entfernen eines 3,5-Zoll-Festplattenplatzhalters Entfernen eines Platzhalters für ein 2,5-Zoll-Festplattenlaufwerk Einsetzen einer Festplatte oder einer Solid-State-Festplatte in einen Festplattenträger Installieren der Festplattenrückwandplatine Entfernen einer Festplatte oder einer Solid-State-Festplatte aus einem Festplattenträger Voraussetzungen Halten Sie den Kreuzschlitzschraubenzieher Nr.1 bereit.
Seite 170: Einsetzen Einer Festplatte Oder Einer Solid-State-Festplatte In Einen Festplattenträger
Abbildung 92. Entfernen einer Festplatte aus einem Festplattenträger Schraube (4) Festplatte Laufwerkträger Zugehöriges Video http://www.Dell.com/QRL/Server/PER730/HDD Nächster Schritt Setzen Sie gegebenenfalls ein Festplattenlaufwerk in den Festplattenträger ein. Verwandte Links Entfernen eines Hot-Swap-fähigen Festplattenlaufwerks oder einer Hot-Swap-fähigen Solid-State-Festplatte Einsetzen eines hot-swap-fähigen Festplattenlaufwerks oder einer Solid-State-Festplatte Einsetzen einer Festplatte oder einer Solid-State-Festplatte in einen Festplattenträger...
Seite 171: Entfernen Eines 1,8 Zoll-Festplattenplatzhalters
Abbildung 93. Installieren einer Festplatte in einem Laufwerkträger Schraube (4) Festplattenlaufwerk Laufwerksträger Nächster Schritt Installieren Sie den hot-swap-fähigen Laufwerksträger. Entfernen eines 1,8 Zoll-Festplattenplatzhalters Voraussetzungen Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Entfernen Sie gegebenenfalls die Frontverkleidung. VORSICHT: Um eine ausreichende Systemkühlung zu gewährleisten, müssen alle leeren Laufwerkschächte mit entsprechenden Platzhaltern bestückt sein.
Seite 172: Installieren Eines Platzhalters Für Ein 1,8 Zoll-Festplattenlaufwerk
Abbildung 94. Entfernen eines 1,8-Zoll-Festplattenplatzhalters Festplattenplatzhalter Entriegelungstaste Nächster Schritt Bringen Sie gegebenenfalls die Frontverkleidung an. Verwandte Links Sicherheitshinweise Entfernen der optionalen Frontverkleidung (Blende) Installieren der optionalen Frontverkleidung (Blende) Installieren eines Platzhalters für ein 1,8 Zoll- Festplattenlaufwerk Voraussetzungen Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Entfernen Sie gegebenenfalls die Frontverkleidung.
Seite 173: Entfernen Einer 1,8 Zoll-Festplatte Aus Einem Festplattenträger
Abbildung 95. Installieren eines Platzhalters für ein 1,8-Zoll-Festplattenlaufwerk Festplattenplatzhalter Verwandte Links Sicherheitshinweise Entfernen der optionalen Frontverkleidung (Blende) Installieren der optionalen Frontverkleidung (Blende) Entfernen einer 1,8 Zoll-Festplatte aus einem Festplattenträger Voraussetzungen Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Entfernen Sie den Festplattenträger aus dem System.
Seite 174: Installieren Eines 1,8 Zoll-Laufwerks In Einem Laufwerkträger
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 175 Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 176 Abbildung 99. Verkabelungsschema: 2,5-Zoll-SAS/SATA-Rückwandplatine für 16 Festplatten Festplattenrückwand-Erweiterungsplatine Festplattenrückwandplatine Signalanschluss 1 für Rückwandplatine Systemplatine Integrierte Speichercontrollerkarte Installieren und Entfernen von System-Komponenten...
Seite 177 Abbildung 100. Entfernen der 2,5-Zoll-SAS/SATA-Rückwandplatine für acht Festplatten Festplattenrückwandplatine Freigabeklinke Stromkabel der Rückwandplatine SAS-Kabel (2) Signalkabel der Rückwandplatine Mini-SAS-Anschluss (2) Installieren und Entfernen von System-Komponenten...
Seite 178 Abbildung 101. Verkabelungsschema: 2,5-Zoll-SAS/SATA-Rückwandplatine für acht Festplatten (Option 1) Festplattenrückwandplatine Signalanschluss 1 für Rückwandplatine Systemplatine Integrierte Speichercontrollerkarte Installieren und Entfernen von System-Komponenten...
Seite 179 Abbildung 102. Verkabelungsschema: 2,5-Zoll-SAS/SATA-Rückwandplatine für acht Festplatten (Option 2) Festplattenrückwandplatine Signalanschluss 1 für Rückwandplatine Systemplatine SAS-A-Anschluss auf der Systemplatine SAS-B-Anschluss auf der Systemplatine Installieren und Entfernen von System-Komponenten...
Seite 180 Abbildung 103. Entfernen der 3,5-Zoll-SAS/SATA-Rückwandplatine für acht Festplatten Sperrklinke (2) SAS-Kabel (2) Rückwandplatinen-Signalanschluss Stromkabel der Rückwandplatine Mini-SAS-Kabelanschluss Festplattenrückwandplatine Installieren und Entfernen von System-Komponenten...
Seite 181 Abbildung 104. Verkabelungsschema: 3,5-Zoll-SAS/SATA-Rückwandplatine für acht Festplatten (Option 1) Festplattenrückwandplatine Signalanschluss 1 für Rückwandplatine Systemplatine Integrierte Speichercontrollerkarte Installieren und Entfernen von System-Komponenten...
Seite 182: Installieren Der Festplattenrückwandplatine
Abbildung 105. Verkabelungsschema: 3,5-Zoll-SAS/SATA-Rückwandplatine für acht Festplatten (Option 2) Festplattenrückwandplatine Signalanschluss 1 für Rückwandplatine Systemplatine SAS-A-Anschluss auf der Systemplatine SAS-B-Anschluss auf der Systemplatine Nächste Schritte Ersetzen Sie die Festplatten-Rückwandplatine. Befolgen Sie die Schritte des Abschnitts „Nach der Arbeit an Komponenten im Inneren Ihres System“. Installieren der Festplattenrückwandplatine Voraussetzungen Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind.
Seite 183 Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 184 Abbildung 107. Installieren der 2,5-Zoll-SAS/SATA-Rückwandplatine für acht Festplatten Festplattenrückwandplatine Freigabeklinke Stromkabel der Rückwandplatine SAS-Kabel (2) Signalkabel der Rückwandplatine Mini-SAS-Anschluss (2) Abbildung 108. Installieren der 3,5-Zoll-SAS/SATA-Rückwandplatine für acht Festplatten Sperrklinke (2) SAS-Kabel (2) Rückwandplatinen-Signalanschluss Stromkabel der Rückwandplatine Mini-SAS-Kabelanschluss Festplattenrückwandplatine Nächste Schritte Setzen Sie die Lüfterbaugruppe ein.
Seite 185: Bandsicherungslaufwerk (Optional)
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 186: Einsetzen Des Bandsicherungslaufwerks
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 187: Optisches Laufwerk (Optional)
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 188: Installieren Des Optischen Laufwerks
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 189: Sd Vflash-Karte (Optional)
Sie bietet einen dauerhaften lokalen On-Demand-Speicher und eine benutzerdefinierte Bereitstellungsumgebung, die eine Automatisierung von Serverkonfiguration, Skripts und Anzeigen ermöglicht. Sie emuliert USB-Geräte. Weitere Informationen finden Sie im „Integrated Dell Remote Access Controller User's Guide“ (Benutzerhandbuch zum integrierten Dell Remote Access Controller) unter Dell.com/idracmanuals.
Seite 190: Bedienfeld-Baugruppe
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 191 VORSICHT: Wenden Sie keine übermäßige Kraft auf, wenn Sie das Bedienfeld entfernen, da Sie sonst die Anschlüsse beschädigen könnten. Drücken Sie das Bedienfeld aus Inneren der System heraus aus dem Gehäuse. Entfernen Sie alle Kabel, die das Bedienfeld mit dem Gehäuse verbinden. Abbildung 115.
Seite 192 Abbildung 116. Entfernen des Bedienfelds: System mit 2,5-Zoll-Festplatten Bedienfeld Bedienfeldplatine Anschlusskabel der Bedienfeldplatine USB-Anschlusskabel Schraube (2) vFlash Media Verbindungskabel Finden Sie die Laschen am Informations-Tag. Drücken Sie das Infoschild aus der Aussparung, um es vom Bedienfeld zu entfernen. ANMERKUNG: Behalten Sie das Infoschild, um es in das neue Bedienfeld einzusetzen. Installieren und Entfernen von System-Komponenten...
Seite 193: Installieren Des Bedienfelds
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 194 Abbildung 118. Installieren des Bedienfelds: System mit 3,5-Zoll-Festplatten Bedienfeld Bedienfeldplatine Anschlusskabel der Bedienfeldplatine USB-Anschlusskabel Schraube vFlash Media Verbindungskabel Installieren und Entfernen von System-Komponenten...
Seite 195 Abbildung 119. Installieren des Bedienfelds: System mit 2,5-Zoll-Festplatten Bedienfeld Bedienfeldplatine Anschlusskabel der Bedienfeldplatine USB-Anschlusskabel Schraube (2) vFlash Media Verbindungskabel Installieren und Entfernen von System-Komponenten...
Seite 196: Nächster Schritt
Abbildung 120. Einsetzen des Informations-Tag Informations-Tag Zapfen Steckplatz Nächster Schritt Befolgen Sie die Schritte des Abschnitts „Nach der Arbeit an Komponenten im Inneren Ihres System“. Installieren und Entfernen von System-Komponenten...
Seite 197: Verwenden Der Systemdiagnose
Verwenden der Systemdiagnose Führen Sie bei Problemen mit der System eine Systemdiagnose durch, bevor Sie sich zwecks technischer Unterstützung an Dell wenden. Sinn und Zweck der Systemdiagnose ist es, die Hardware der System ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen.
Seite 198: Ausführen Der Integrierten Systemdiagnose Über Den Dell Lifecycle Controller
Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller Drücken Sie beim Hochfahren des System die Taste <F10>. Klicken Sie auf Hardware Diagnostics (Hardwarediagnose)→ Run Hardware Diagnostics (Hardwarediagnose ausführen). Das Fenster ePSA Pre-boot System Assessment (ePSA-Systemüberprüfung vor dem Start) wird angezeigt und listet alle Geräte auf, die im System erkannt wurden.
Seite 199: Jumper Und Anschlüsse
Jumper und Anschlüsse Themen: • Jumper-Einstellungen auf der Systemplatine • Jumper und Anschlüsse auf der Systemplatine • Deaktivieren vergessener Kennworte Jumper-Einstellungen auf der Systemplatine Informationen über das Zurücksetzen des Kennwort-Jumpers, der zum Deaktivieren eines Kennworts verwendet wird, finden Sie im Abschnitt „Deaktivieren eines vergessenen Kennworts“.
Seite 200: Jumper Und Anschlüsse Auf Der Systemplatine
Jumper und Anschlüsse auf der Systemplatine Abbildung 121. Jumper und Anschlüsse auf der Systemplatine Tabelle 45. Anschlüsse und Jumper auf der Systemplatine Element Konnektor Beschreibung J_BP_SIG1 Signalanschluss 1 für Rückwandplatine J_PS_2 Anschluss für Netzteil 2 J_BP_SIG0 Signalanschluss 0 für Rückwandplatine J_BP0 Stromversorgungsanschluss 0 für die Rückwandplatine J_SATA_CD...
Seite 201 Element Konnektor Beschreibung J_VIDEO_REAR Bildschirmanschluss J_COM1 Serieller Anschluss J_IDRAC_RJ45 Anschluss für iDRAC8 J_CYC Systemidentifikationsanschluss CYC_ID Systemidentifikationstaste J_TPM_MODULE Trusted Platform Module-Anschluss J_RISER_2AX Anschluss für Riser 3 J_RISER_1AX Anschluss für Riser 1 J_RISER_2BX Anschluss für Riser 2 J_RISER_1BX Anschluss für Riser 1 J_RISER_3AX Anschluss für Riser 3 J_QS...
Seite 202: Deaktivieren Vergessener Kennworte
Deaktivieren vergessener Kennworte Zu den Sicherheitsfunktionen der Systemsoftware gehören ein Systemkennwort und ein Setup-Kennwort. Mithilfe des Kennwort-Jumpers werden diese Kennwortfunktionen aktiviert bzw. deaktiviert und alle zurzeit benutzten Kennwörter gelöscht. Voraussetzung Schritte Schalten Sie das System sowie alle angeschlossenen Peripheriegeräte aus und trennen Sie das System vom Stromnetz. Nehmen Sie die Abdeckung des Systems ab.
Seite 203: Fehlerbehebung Beim System
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 204: Fehlerbehebung Bei Externen Verbindungen
Bei allen anderen Startproblemen notieren Sie sich die auf dem Bildschirm angezeigten Systemmeldungen. Fehlerbehebung bei externen Verbindungen Stellen Sie vor einer Fehlersuche an externen Geräten sicher, dass alle externen Kabel fest mit den externen Anschlüssen Ihrer System verbunden sind. • Vergleichen Sie die technischen Spezifikationen des Systems mit dem externen Gerät, um sicherzustellen, dass sie kompatibel sind.
Seite 205: Fehlerbehebung Bei Idrac Direct - Usb-Xml-Konfiguration
Jumper-Einstellungen auf der Systemplatine Fehlerbehebung bei iDRAC Direct – USB-XML- Konfiguration Weitere Informationen zu USB-Speichergeräten und zur Konfiguration des System finden Sie im Benutzerhandbuch zum Integrated Dell Remote Access Controller unter Dell.com/poweredgemanuals. Schritte Stellen Sie sicher, dass Ihr USB-Gerät an den USB-Verwaltungsport auf der Vorderseite angeschlossen ist und von...
Seite 206: Fehlerbehebung Bei Idrac Direct - Laptopanschluss
Fehlerbehebung bei iDRAC Direct – Laptopanschluss Weitere Informationen zum USB-Laptopanschluss und zur Konfiguration des System finden Sie im Benutzerhandbuch zum Integrated Dell Remote Access Controller unter Dell.com/poweredgemanuals. Schritte Stellen Sie sicher, dass Ihr Laptop mit einem USB-Kabel des Typs A/A an den USB-Managementport angeschlossen ist, den Sie durch erkennen.
Seite 207: Fehlerbehebung Bei Feuchtigkeit Im System
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 208: Fehlerbehebung Bei Einem Beschädigten System
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 209: Fehlerbehebung Bei Netzteilen
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 210: Fehlerbehebung Bei Kühlungsproblemen
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 211: Fehlerbehebung Beim Speicher Des Systems
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 212: Fehlerbehebung Bei Einem Internen Usb-Stick
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 213: Fehlerbehebung Bei Einem Optischen Laufwerk
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 214: Fehlerbehebung Bei Einem Bandsicherungslaufwerk
Wenn das System mit einem RAID-Controller ausgestattet ist und die Laufwerke in einem RAID-Array konfiguriert sind, gehen Sie wie folgt vor: Starten Sie das System neu und drücken Sie die Taste F10 während des Systemstarts, um den Dell Lifecycle-Controller auszuführen. Führen Sie dann den Hardware-Konfigurationsassistenten aus, um die RAID-Konfiguration zu überprüfen.
Seite 215: Fehlerbehebung Bei Einem Speichercontroller
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 216: Fehlerbehebung Bei Erweiterungskarten
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 217: Fehlerbehebung Bei Prozessoren
Systemmeldungen Eine Liste der Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die die Systemkomponenten überwachen, generiert wird, finden Sie im „Dell Event and Error Messages Reference Guide“ (Referenzhandbuch zu Ereignis- und Fehlermeldungen) unter Dell.com/openmanagemanuals > OpenManage Software Warnmeldungen Eine Warnmeldung macht auf ein mögliches Problem aufmerksam und fordert Sie auf, zu entscheiden, ob das System mit dem...
Seite 218: Diagnosemeldungen
Diagnosemeldungen Das Dienstprogramm zur Systemdiagnose erzeugt Meldungen, wenn bei der Ausführung von Diagnosetests auf dem System Fehler erkannt werden. Weitere Informationen über die Systemdiagnose finden Sie im Abschnitt „Verwenden der Systemdiagnose“. Alarmmeldungen Die Systemverwaltungssoftware erzeugt Alarmmeldungen für das System. Zu den Alarmmeldungen zählen beispielsweise Informationsmeldungen, Statusmeldungen, Warnungen und Fehlermeldungen bei Festplatten-, Temperatur- oder Lüfterproblemen oder Problemen mit der Stromversorgung.
Seite 219: Wie Sie Hilfe Bekommen
Internetverbindung verfügen, können Sie Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell EMC Produktkatalog finden. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Verkauf, den technischen Support und den Kundendienst von Dell EMC: Rufen Sie Dell.com/support/home...
Seite 220: Zugehöriges Video
Schritte Rufen Sie Dell.com/QRL auf und navigieren Sie zu Ihrem spezifischen Produkt oder Verwenden Sie Ihr Smartphone bzw. Tablet, um die modellspezifische Quick Resource (QR) auf Ihrem Dell PowerEdge-System oder im Abschnitt „Quick Resource Locator“ zu scannen. Quick Resource Locator für PowerEdge R730- und R730xd-...
