Tipps
Parallelanschlag (siehe Bild
Der Parallelanschlag 11
Schnitte entlang einer Werkstückkante, bezie-
hungsweise Schneiden maßgleicher Streifen.
Sägen mit Hilfsanschlag (siehe Bild
Zum Trennen großer Werkstücke oder Schnei-
den gerader Kanten:
Brett oder Leiste als Hilfsanschlag auf dem Werk-
stück mit Schraubzwingen festspannen. Grund-
platte entlang dem Hilfsanschlag führen.
Führungsschiene (Zubehör)
(siehe Bilder + )
G H
Die Führungsschiene 27 ermöglicht besonders
exakte Schnitte, sowohl senkrecht als auch in
Gehrung bis 45°.
Der Haftbelag verhindert das Verrutschen der
Führungsschiene und schont die Werkstückober-
fläche. Die Harteloxalschicht auf der Führungs-
schiene bewirkt ein leichtes Gleiten der Kreis-
säge.
Rechtwinklige Schnitte (siehe Bild
Zum Sägen im rechten Winkel kann die Säge di-
rekt auf die Führungsschiene 27 aufgesetzt wer-
den. Die Führungsschiene mit den Schraubzwin-
gen 26 so anbringen, dass der schmale Schenkel
zum Sägeblatt zeigt.
Die Führungsschiene 27 darf auf der anzu-
sägenden Werkstückstirnseite nicht über-
stehen.
Gehrungsschnitte (siehe Bild
Bei Gehrungsschnitten
schiene 27 ist grundsätzlich der Führungsschie-
nen-Adapter 30 (Zubehör) erforderlich.

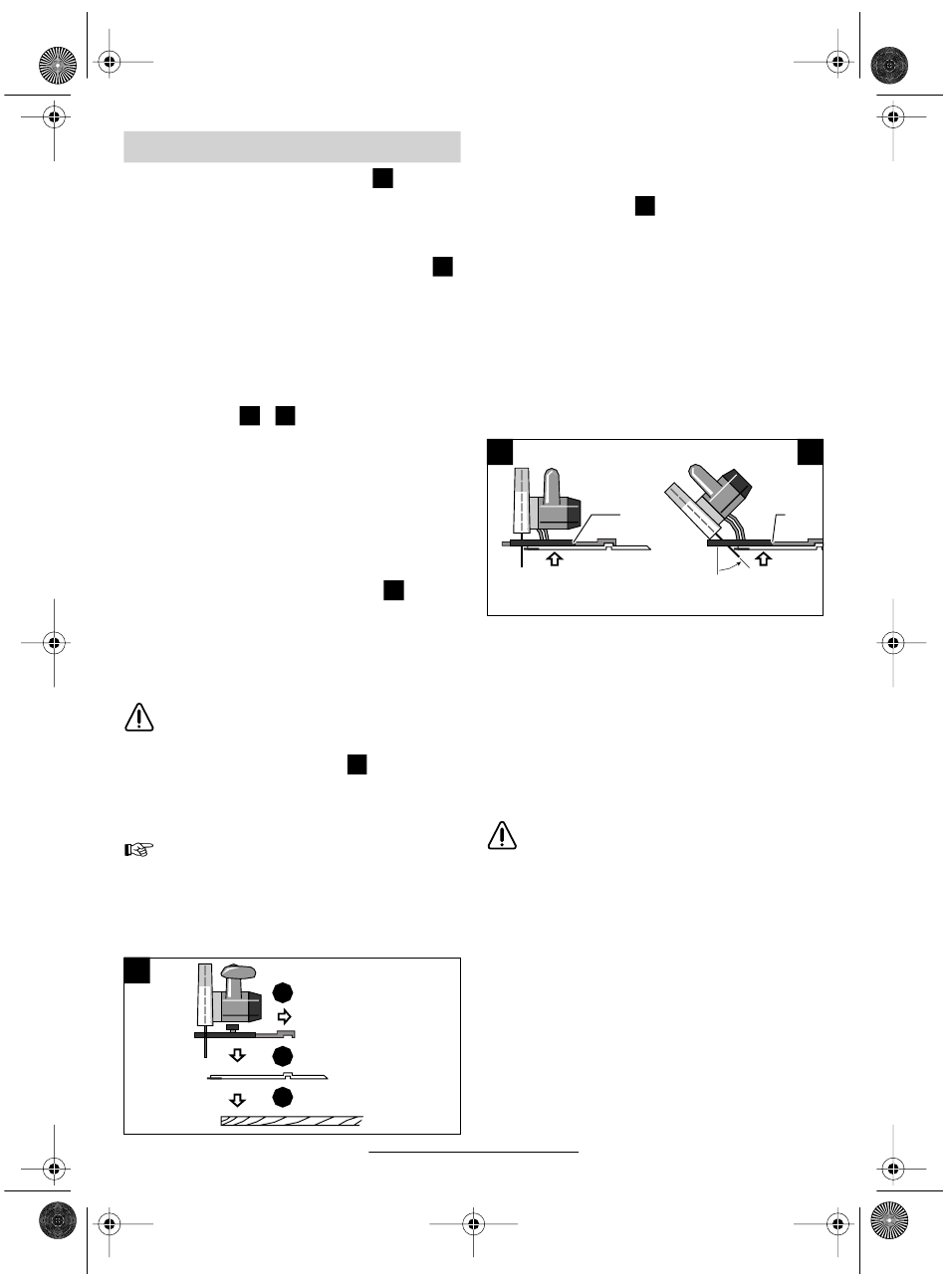

Für exakte Schnitte mit der Führungs-
schiene 27 ist wie folgt vorzugehen:
– Die Führungsschiene mit seitlichem Über-
stand auf das Werkstück legen. Darauf ach-
ten, dass die Seite mit der Gummilippe zum
Sägeblatt gerichtet ist (Bild I).
I
3
2
1
11 • 1 609 929 F95 • 04.11
– Den Führungs-Adapter 30 in die Aufnahme für
)
D
ermöglicht exakte
– Die Kreissäge mit vormontierten Führungs-
)
E
– Bei der Schnitttiefeneinstellung ist darauf zu
– Die Kreissäge mit Hilfe des Führungs-Adap-
– Darauf achten, dass nicht in die Führungs-
G
)
– Die Flügelschraube für Parallelanschlag 8 an-
– Die Kreissäge von der Führungsschiene 27
– Die Führungsschiene am Werkstück so aus-
H )
mit der Führungs-
– Die Kreissäge aufsetzen, auf sicheren Sitz des
– Die Säge mit leichtem konstantem Vorschub
Hinweis: Mit dem Verbindungsstück 28 (Zube-
hör) können zwei Führungsschienen zusammen-
gesetzt werden. Das Spannen erfolgt mittels der
vier im Verbindungsstück befindlichen Schrau-
ben.
Deutsch - 6
Parallelanschlag einsetzen. Zur Voreinstel-
lung bei verschiedenen Schnittwinkeln die
Markierung auf dem Führungs-Adapter 30 be-
achten (siehe Bild F ).
Adapter 30 auf die Führungsschiene 27 set-
zen, Schnittwinkel und Schnitttiefe einstellen.
achten, dass sich die Schnitttiefe um die Höhe
der Führungsschiene verringert.
ters 30 so ausrichten, dass das Sägeblatt mit
den Zähnen an der Gummilippe anliegt.
schiene gesägt wird (Bild II und III).
II
30
0°-Schnitt 1 – 45°-Schnitt
ziehen, um eine feste Verbindung zwischen
Führungs-Adapter 30 und der Kreissäge zu
gewährleisten.
entfernen.
richten, dass die Gummilippe genau an der
Schnittkante (Anrisslinie) anliegt und mit
Schraubzwingen 26 befestigen.
Die Führungsschiene 27 darf auf der anzu-
sägenden Werkstückstirnseite nicht über-
stehen.
Führungs-Adapters 30 achten.
durch das Material bewegen.
III
30
