INSTALLATION
!
Les contrôleur est doté d'un câble d'alimentation à trois
fils avec une fiche du type approuvé au niveau interna-
tional. Utiliser toujours ce câble d'alimentation et intro-
duire la fiche dans une prise pourvue d'un branchement
approprié à la masse, afin d'éviter toute décharge élec-
trique.A l'intérieur du contrôleur se développent de
hautes tensions qui peuvent causer de graves domma-
ges et même la mort. Avant d'effectuer toute opération
d'installation ou d'entretien du contrôleur
de la prise d'alimentation
Le contrôleur peut être installé sur une table ou à l'intérieur
d'un rack prévu à cet effet. Il est en tout cas nécessaire que
l'air de refroidissement puisse circuler librement à l'intérieur
de l'appareil.Ne pas installer et/ou utiliser le contrôleur dans
des milieux exposés à des agents atmosphériques (pluie,
gel, neige), à des poussières, à des gaz de combat ainsi
que dans des milieux explosifs ou à risque élevé d'incendie.
Pendant le fonctionnement, il est nécessaire de respecter
les conditions environnementales suivantes:
•
température: de 0 °C à + 40 °C
•
humidité relative: de 0% à 95% (non condensante).
Pour la connexion du contrôleur à la pompe correspon-
dante, utiliser le câble du contrôleur prévu à cet effet
Les contrôleurs modèle 969-9435 et 969-9535 sont dotés
d'un câble de connexion à la pompe fixé au tableau dorsal
du contrôleur.
Pour les autres connexions et pour l'installation des acces-
soires en option, voir la section "Technical Information".
UTILISATION
Dans ce paragraphe, on indique les principales procédures
opérationnelles. Pour tous autres détails et pour les
procédures concernant des connexions ou des éléments en
option, se reporter au paragraphe "Use" de l'appendice
"Technical Informations".Avant d'utiliser le contrôleur, ef-
fectuer toutes les connexions électriques et pneumatiques
et se référer à la notice de la pompe connectée.
!
Pour éviter tous dommages aux personnes et à l'appareil, si
la pompe est placée sur une table, s'assurer que cette der-
nière est stable. Ne jamais faire fonctionner la pompe si la
bride d'entrée n'est pas connectée au système ou si elle
n'est pas fermée à l'aide de la bride de serrage.
DANGER!
le débrancher
,
.
NOTE
.
NOTE
DANGER!
Laisser le connecteur de réenclenchement J1 connecté
à sa barrette s'il n'est procédé à aucune connexion exté-
rieure. La pompe à pré-vide et la pompe Turbo-V peu-
vent être mises en marche simultanément.
Commandes, indicateurs et connecteurs du
Contrôleur
On présente ci-dessous le tableau de commande du
Contrôleur ainsi que les tableaux d'interconnexion.
Pour de plus amples détails, se reporter à la section
"Technical Information".
1. Interrupteur de sélection du mode LOW SPEED. Il n'est actif
que lorsque le mode de commande est sélectionné depuis le
tableau frontal. En le pressant une fois, la pompe tourne à 2/3
environ de la vitesse nominale. En le pressant une deuxième
fois, on désactive le mode LOW SPEED.
2. Interrupteur envoyant les commandes de START, STOP ou
RESET. Il n'est actif que lorsque le mode de commande est
sélectionné depuis le tableau frontal. Une première pression
de l'interrupteur active la phase de mise en marche; une deu-
xième pression provoque l'arrêt de la pompe. Si la pompe
s'est arrêtée automatiquement à cause d'une panne, il faut
presser cet interrupteur une première fois pour effectuer la
mise à zéro du contrôleur et une deuxième fois pour remettre
la pompe en marche.
3. Interrupteur rappelant sur l'afficheur les paramètres de cycle
number, cycle time et pump life.
4. Interrupteur rappelant sur l'afficheur les paramètres de pump
current, pump temperature, pump power et rotational speed.
Il est toujours actif, indépendamment du mode de fonction-
nement choisi. En pressant simultanément les interrupteurs 3
et 4 pendant 2 secondes au moins, on active un programme
avec lequel il est possible de programmer certains para-
mètres opérationnels.
5. Ecran alphanumérique à cristaux liquides: matrice de points,
2 lignes x 16 caractères.

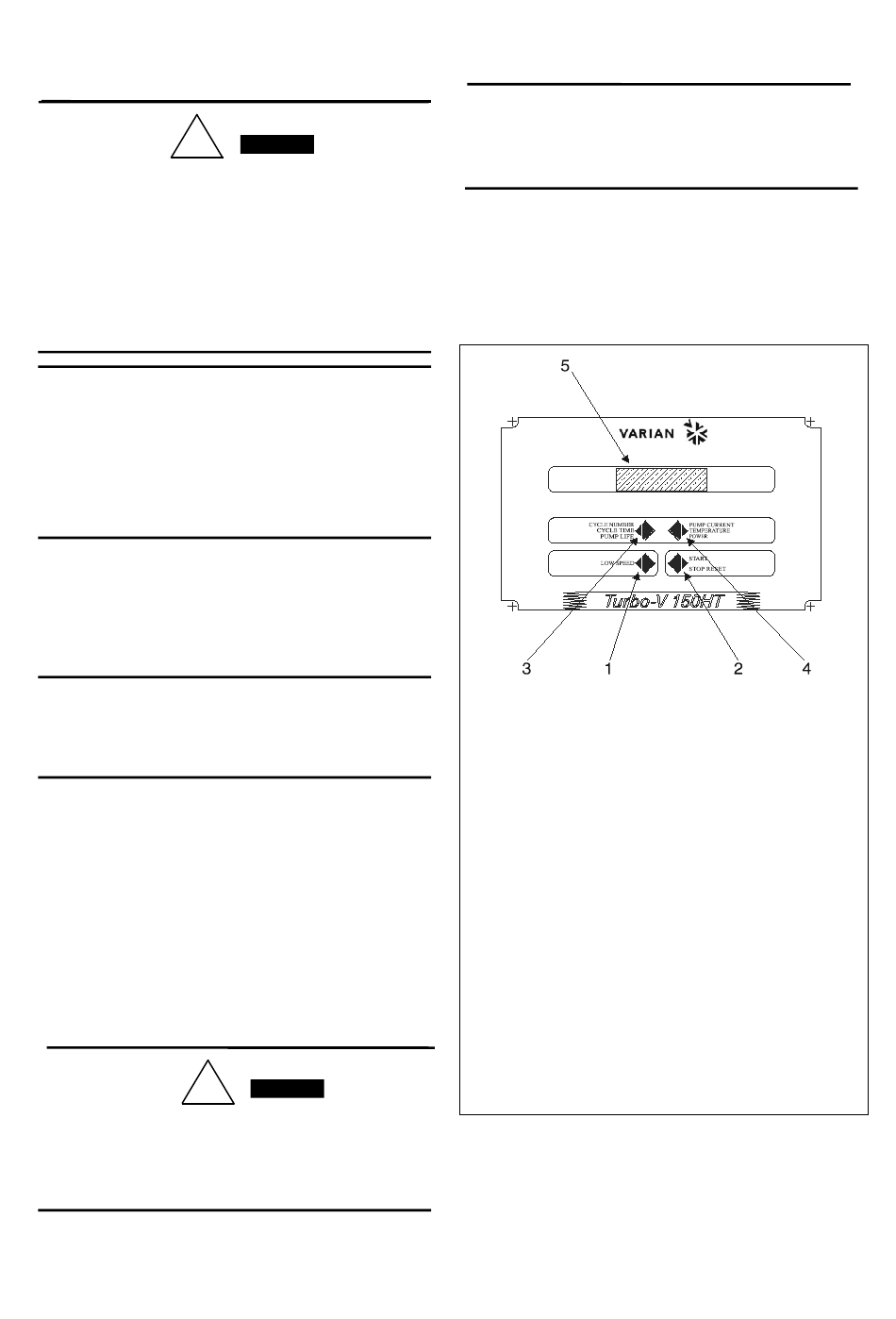

Tableau frontal des Contrôleurs
969-9435 et 969-9535
10
MODE D'EMPLOI
