LAN- ardnarw-SpwzHfikatioiwi

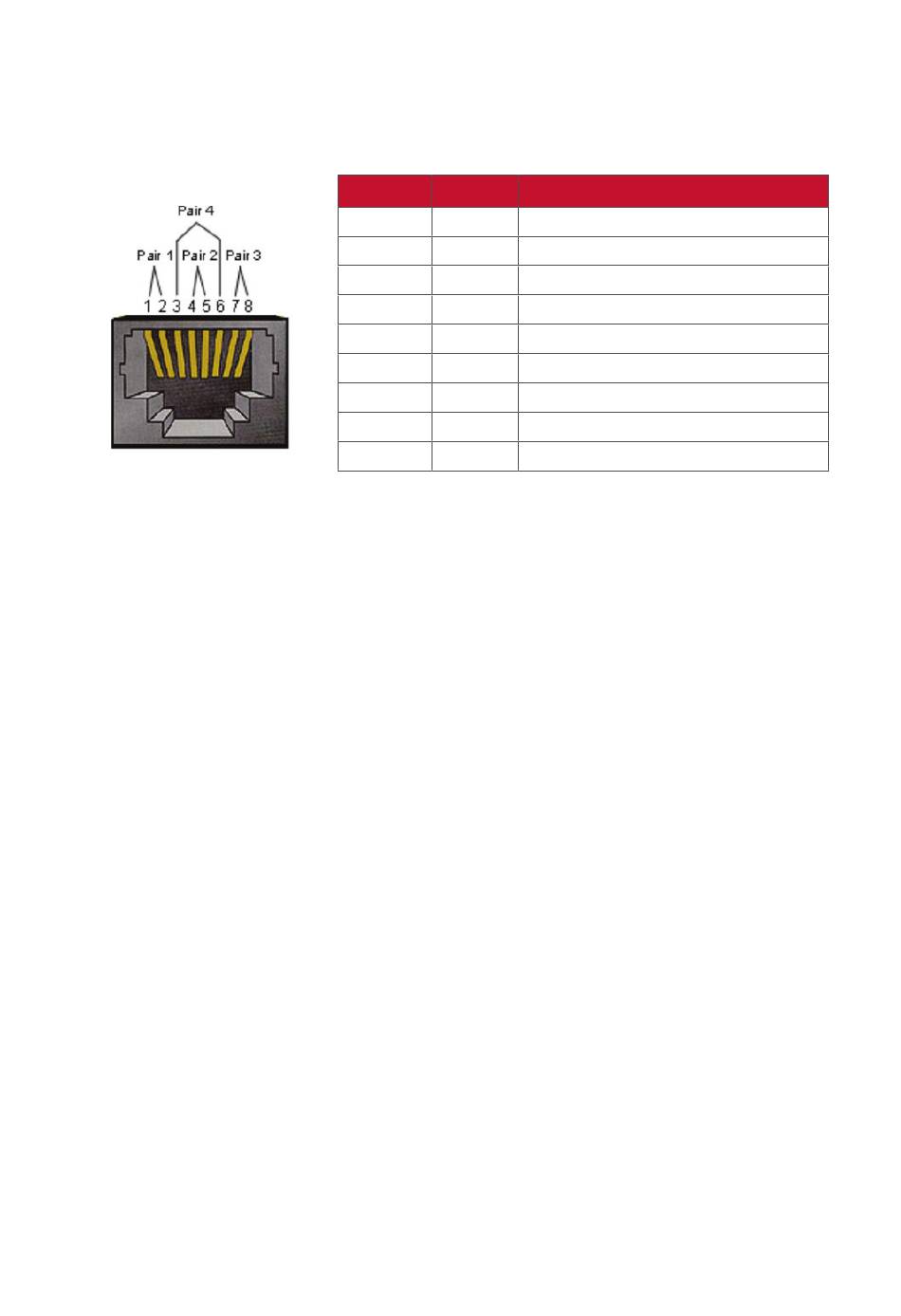

ViewSonic-LFD-Kommunikationsport an der Rückseite:
1. Anschlusstyp: 8P8C RJ45
2. Pinbelegung:
RS-232-KommuiHkatioiiwHiitwlluig
- Baudrate wählen:
- Datenbits:
- Parität:
- Stoppbits:
LAN-KommuiHkatioiiwHiitwlluigwi
- Typ:
- Protokoll:
- Port:
- Cross-Subnetz:
- Anmeldedaten:
Befehlsmeldungsreferenz
Der PC sendet ein Befehlspaket an das LFD, gefolgt von einem „CR"-Code
(Zeilenende). Nach jedem vom PC an das Anzeigegerät gesendeten Befehl muss das
Anzeigegerät wie folgt antworten:
1. Bei einem korrekt empfangenen Befehl wird „+" (02Bh), gefolgt von „CR" (00Dh)
gesendet.
2. Bei einem falsch empfangenen Befehl wird „-" (02Dh), gefolgt von „CR" (00Dh)
gesendet.
Pin
Signal
1
TX+
2
TX-
3
RX+
4
BI_D3+
5
BI_D3-
6
RX-
7
BI_D4+
8
BI_D4-
Rahmen
Masse
9600 Bit/s (festgelegt)
8 bit (festgelegt)
Keine (festgelegt)
1 (festgelegt)
Ethernet
TCP/IP
5000 (festgelegt)
Nein
Nein
66
Anmerkung
Ausgabe vom Display
Ausgabe vom Display
Eingabe an Display
Bei 1G
Bei 1G
Eingabe an Display
Bei 1G
Bei 1G
