5
Montage / Mounting
5.3

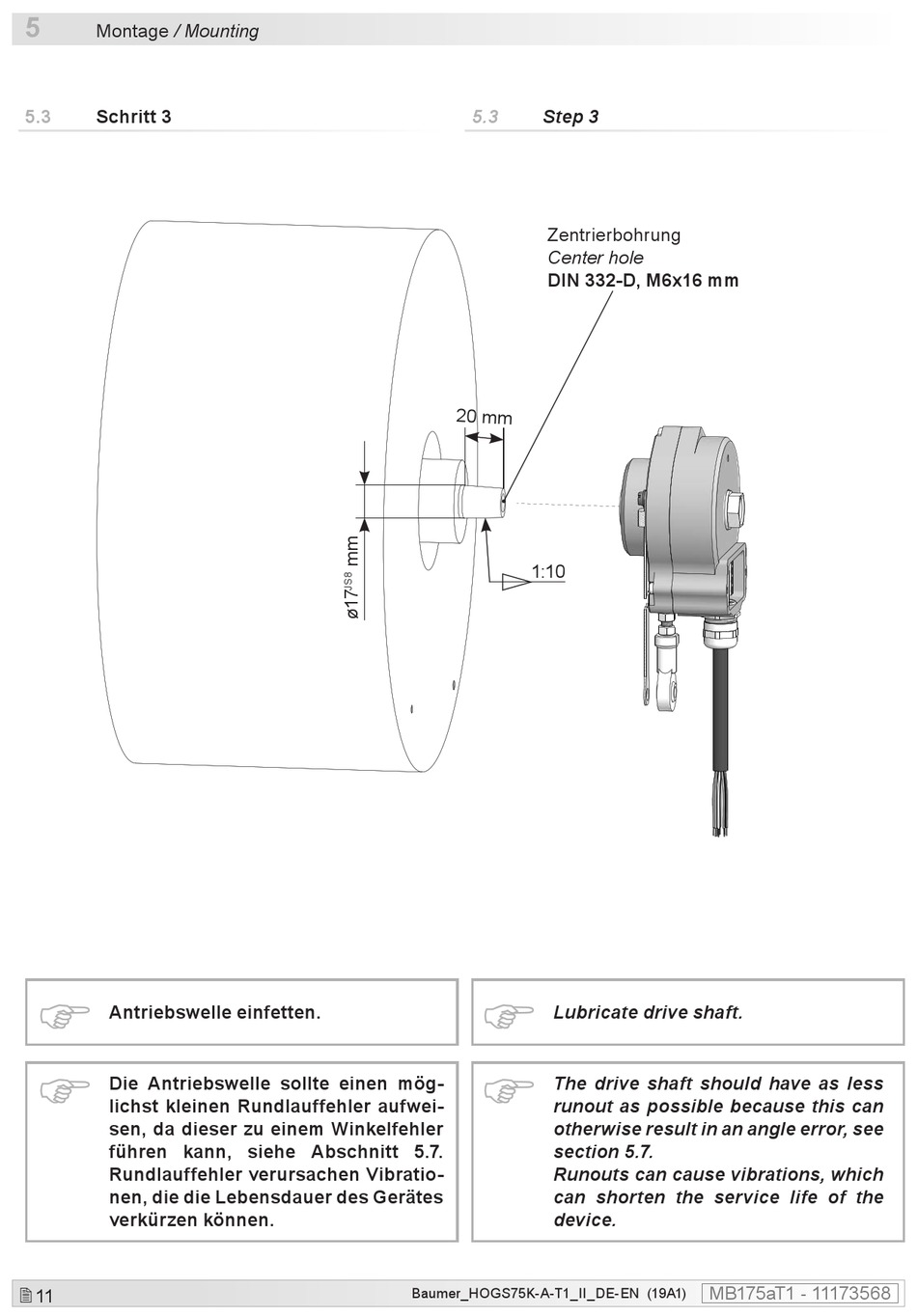

Schritt 3

Antriebswelle einfetten.
Die Antriebswelle sollte einen mög-
lichst kleinen Rundlauffehler aufwei-
sen, da dieser zu einem Winkelfehler
führen kann, siehe Abschnitt 5.7.
Rundlauffehler verursachen Vibratio-
nen, die die Lebensdauer des Gerätes
verkürzen können.
 11
5.3

Step 3

Zentrierbohrung
Center hole
DIN 332-D, M6x16 mm
1:10
Lubricate drive shaft.
The drive shaft should have as less
runout as possible because this can
otherwise result in an angle error, see
section 5.7.
Runouts can cause vibrations, which
can shorten the service life of the
device.
Baumer_HOGS75K-A-T1_II_DE-EN (19A1)
MB175aT1 - 11173568
