Ultimaker S5 Air Manager Benutzerhandbuch Seite 22

Montage des Air Managers
Schalten Sie den Ultimaker S5 aus, bevor Sie den Air Manager montieren.

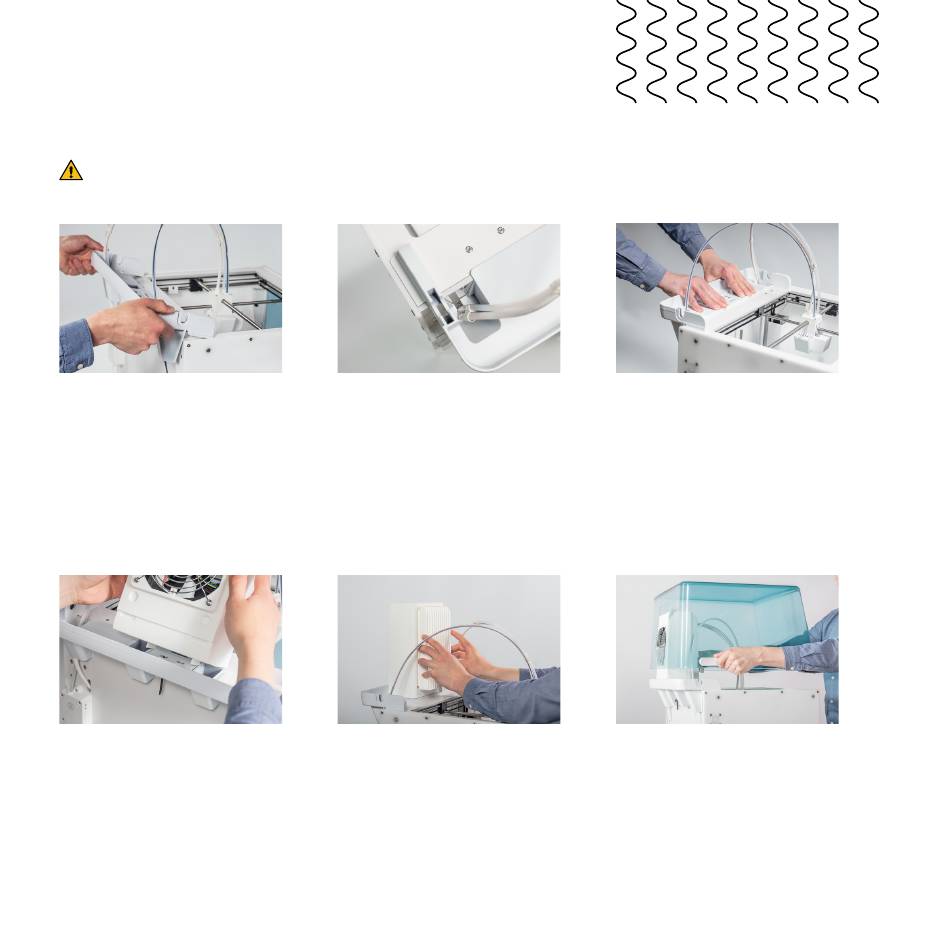

1. Richten Sie die
Halterung an der
Rückseite des
Ultimaker S5 aus
4. Unterseite des
Filtergehäuses an den
Aussparungen der
Halterung ausrichten.
Auf Gehäuse drücken,
bis es fixiert ist
2. Führen Sie das Kabel des
Druckerkopfes und die
Bowden-Tubes durch die
Aussparungen an beiden
Seiten der Halterung.
Die Bowden-Tubes
müssen vorne liegen
5. Drücken Sie den
Filtereinsatz vorsichtig
vollständig in das
Filtergehäuse hinein
3. Drücken Sie die
Halterung vorsichtig
nach unten, bis sie
hörbar einrastet
6. Setzen Sie die Haube
von der Vorderseite
des Druckers auf das
Filtergehäuse
