4 Montieren
Messanordnung in Flüs-
sigkeiten
Messanordnung
WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x
Beachten Sie folgenden Hinweis zur Messanordnung:
•
Gerät unterhalb der Messstelle montieren
Die Wirkdruckleitung ist so immer mit Flüssigkeit gefüllt und Gasbla-
sen können zurück zur Prozessleitung steigen.

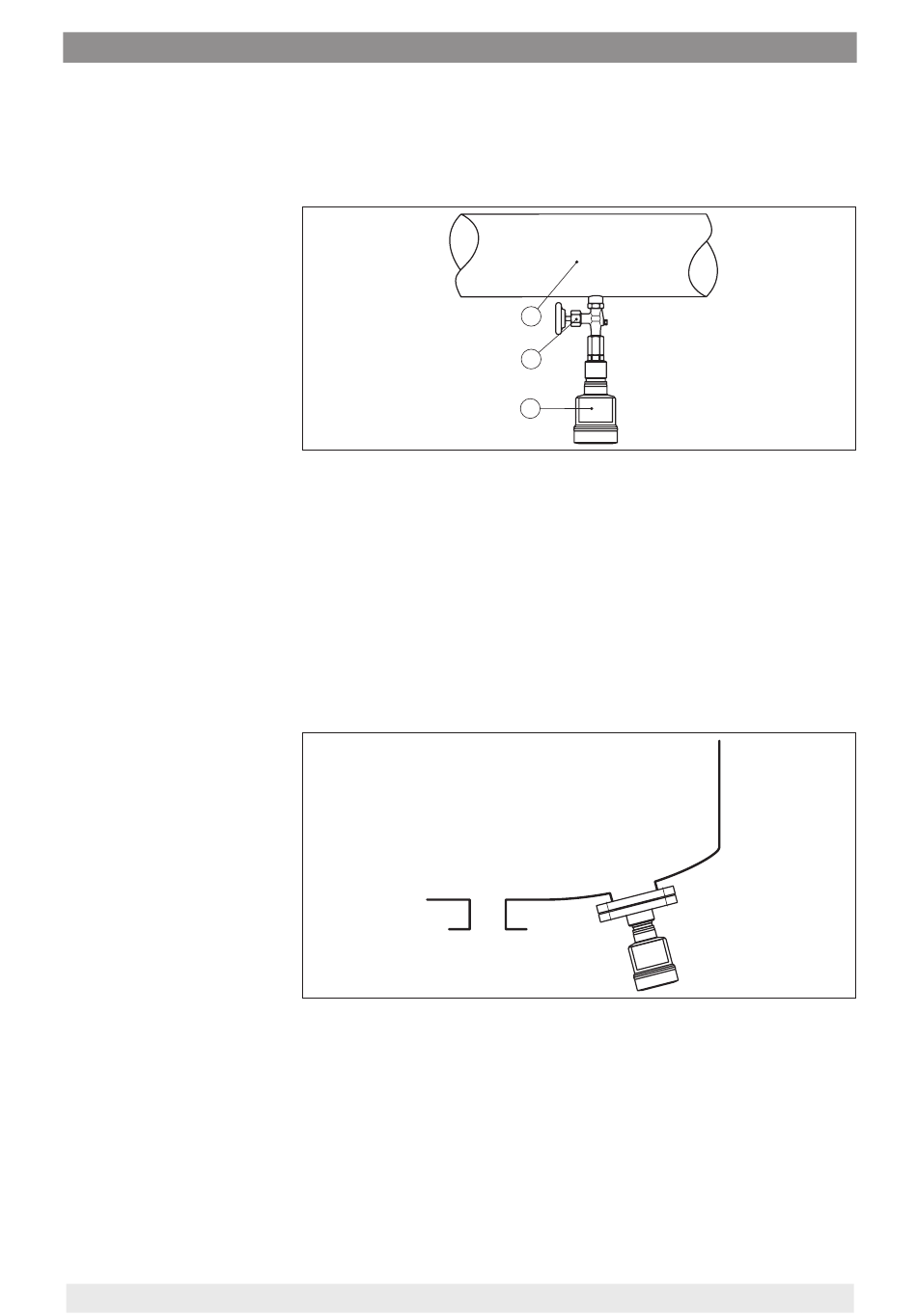

Abb. 17: Messanordnung bei der Prozessdruckmessung von Flüssigkeiten in
Rohrleitungen
1
CPT-2x
2
Absperrventil
3
Rohrleitung
4.4
Füllstandmessung
Beachten Sie folgende Hinweise zur Messanordnung:
•
Gerät unterhalb des Min.-Füllstandes montieren
•
Gerät entfernt von Befüllstrom und Entleerung montieren
•
Gerät geschützt vor Druckstößen eines Rührwerkes montieren
Abb. 18: Messanordnung bei der Füllstandmessung
3
2
1
19
