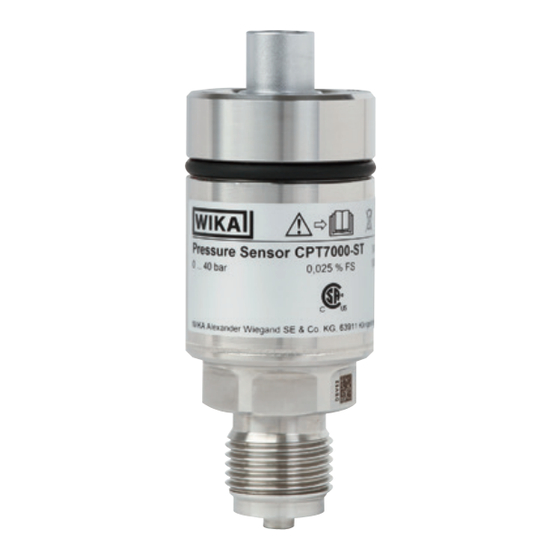

- Seite 1 Operating instructions Betriebsanleitung Reference pressure sensor, model CPT7000 Referenz-Drucksensor, Typ CPT7000 Reference pressure sensor, model CPT7000...
- Seite 2 Operating instructions model CPT7000 Page 3 - 22 Betriebsanleitung Typ CPT7000 Seite 23 - 41 © 02/2017 WIKA Alexander Wiegand SE & Co. KG All rights reserved. / Alle Rechte vorbehalten. ® WIKA is a registered trademark in various countries. ®...
-
Seite 3: Inhaltsverzeichnis
9.3 Dimensions in mm (in)....20 10. Accessories Declarations of conformity can be found online at www.wika.com. WIKA operating instructions, reference pressure sensor, model CPT7000... -
Seite 4: General Information
These operating instructions for the model CPT7000 reference pressure sensor are ■ valid in combination with the operating instructions for the “model CPH7000 portable process calibrator” (article number 14204467). The CPT7000 can only be used in combination with the CPH7000. Observe the relevant local accident prevention regulations and general safety ■... -
Seite 5: Design And Function
-1 ... 10,000 bar (-14.5 ... 150,000 psi) and the absolute pressure range from 0 ... 40 bar abs. (0 ... 580 psi abs.). The CPT7000 is operated with the model CPH7000 process calibrator and has also been produced exclusively for this calibrator. -
Seite 6: Explanation Of Symbols
2. Design and function / 3. Safety The product passport can be retrieved from the product page , directly from the corresponding web application (https://portal.wika.com/serial/) or via the QR code on the product label. 3. Safety 3.1 Explanation of symbols WARNING! ... -
Seite 7: Improper Use
Do not use the instrument with abrasive or viscous media. ▶ It is forbidden to open the instrument. ▶ Do not use the CPT7000 if it is damaged. Before use, check for visible defects. ▶ Inspect the test leads for damaged insulation or exposed metal. Damaged test leads should be replaced before using the reference pressure sensor. -
Seite 8: Labelling, Safety Marks
Pressure measuring range Model Symbols Before mounting and commissioning the instrument, ensure you read the operating instructions! Do not dispose of with household waste. Ensure a proper disposal in accordance with national regulations. WIKA operating instructions, reference pressure sensor, model CPT7000... -
Seite 9: Transport, Packaging And Storage
2. Place the instrument, along with the shock-absorbent material, in the packaging. 3. If stored for a prolonged period of time (more than 30 days), place a bag containing a desiccant inside the packaging. WIKA operating instructions, reference pressure sensor, model CPT7000... -
Seite 10: Mounting The Instrument
The mounting point must meet the following conditions: Ambience corresponds to a max. pollution degree of 3. ■ Humidity ≤ 80 % r. h. (non-condensing). ■ Protected from weather influences. ■ Sealing faces are clean and undamaged. ■ WIKA operating instructions, reference pressure sensor, model CPT7000... -
Seite 11: Commissioning, Operation
CPT7000 is 50 Nm; for flush connections, 40 Nm. 5.4 Electrical connection To electrically connect a model CPT7000 to the CPH7000 process calibrator, the corresponding plug connection of the cable must be plugged in at the sensor. To connect it to the CPH7000, the other end of the cable must also be plugged in. -
Seite 12: Faults
▶ For these media, in addition to all standard regulations, the appropriate existing codes or regulations must also be followed. ▶ Use the requisite protective equipment. WIKA operating instructions, reference pressure sensor, model CPT7000... -
Seite 13: Maintenance, Cleaning And Recalibration
For contact details see chapter 1 “General information” or the back page of the operating instructions. 7.1 Maintenance The CPT7000 reference pressure sensor is maintenance-free. Repairs must only be carried out by the manufacturer. Only use original parts (see chapter 10 “Accessories”). WIKA operating instructions, reference pressure sensor, model CPT7000... -
Seite 14: Cleaning
4. Wash or clean the dismounted instrument, in order to protect persons and the environment from exposure to residual media. 7.3 Recalibration DKD/DAkkS certificate - official certificates: We recommend that the instrument is regularly recalibrated by the manufacturer, with time intervals of approx. 12 months. WIKA operating instructions, reference pressure sensor, model CPT7000... -
Seite 15: Dismounting, Return And Disposal
At medium temperatures above 65 °C (149 °F) wear protective gloves. 1. Disconnect the electrical connection to the CPH7000. 2. Unscrew the pressure sensor with a spanner or torque spanner till it is loose using the spanner flats. WIKA operating instructions, reference pressure sensor, model CPT7000... -
Seite 16: Return
4. If required, clean the pressure sensor, see chapter 7.2 “Cleaning”. 8.2 Return Strictly observe the following when shipping the instrument: All instruments delivered to WIKA must be free from any kind of hazardous substances (acids, bases, solutions, etc.) and must therefore be cleaned before being returned. WARNING! -
Seite 17: Specifications
0 ... 6 0 ... 8 0 ... 14.5 abs. 0 ... 23 0 ... 36 0 ... 60 0 ... 90 0 ... 145 0 ... 230 0 ... 360 0 ... 580 WIKA operating instructions, reference pressure sensor, model CPT7000... - Seite 18 -20 ... +85 °C (-4 ... +185 °F) Operating temperature -20 ... +60 °C (-4 ... +140 °F) Storage temperature -20 ... +85 °C (-4 ... +185 °F) Relative humidity 0 ... 95 % r. h. (non-condensing) WIKA operating instructions, reference pressure sensor, model CPT7000...
-
Seite 19: Certificates
Option: DKD/DAkkS calibration certificate Recommended recalibration 1 year (dependent on conditions of use) interval Approvals and certificates, see website For further specifications see WIKA data sheet CT 15.51 and the order documentation. WIKA operating instructions, reference pressure sensor, model CPT7000... -
Seite 20: Dimensions In Mm (In)
L2 L3 D1 L1 L2 D1 ¼ NPT G ¼ 13 10 Ø 25 ½ NPT Ø 26.5 ½ NPT 19.5 13 10 Ø 17.5 R ½ ISO7 13 10 Ø 19 WIKA operating instructions, reference pressure sensor, model CPT7000... -
Seite 21: Accessories
3.8 m (12.5 ft) to approx. 5 m (16.4 ft) Ordering information for your enquiry: 1. Order code: CPH-A-70 ⇓ 2. Option: WIKA accessories can be found online at www.wika.com. WIKA operating instructions, reference pressure sensor, model CPT7000... - Seite 22 WIKA operating instructions, reference pressure sensor, model CPT7000...
- Seite 23 9.2 Zertifikate/Zeugnisse ....39 9.3 Abmessungen in mm (in) ....40 10. Zubehör Konformitätserklärungen finden Sie online unter www.wika.de. WIKA Betriebsanleitung Referenz-Drucksensor, Typ CPT7000...
-
Seite 24: Allgemeines
Diese Betriebsanleitung für den Referenz-Drucksensor Typ CPT7000 gilt im Zusam- ■ menhang mit der Betriebsanleitung „Portabler Prozesskalibrator Typ CPH7000“ (Artikelnummer 14204467). Der CPT7000 kann nur in Verbindung mit dem CPH7000 eingesetzt werden. Die für den Einsatzbereich des Gerätes geltenden örtlichen ■... -
Seite 25: Aufbau Und Funktion
-1 ... 10.000 bar (-14,5 ... 150.000 psi) und der Absolutdruckbereich von 0 ... 40 bar abs. (0 ... 580 psi abs.) ab. Der CPT7000 wird zusammen mit dem Prozesskalibrator Typ CPH7000 eingesetzt und ausschließlich nur für diesen Kalibrator auch produziert. -
Seite 26: Sicherheit
2. Aufbau und Funktion / 3. Sicherheit Der Produktpass kann auf der Produktseite, direkt unter der dazugehörigen Web-Appli- kation (https://portal.wika.com/serial/) oder über den QR-Code auf dem Typenschild aufgerufen werden. 3. Sicherheit 3.1 Symbolerklärung WARNUNG! ... weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird. -
Seite 27: Fehlgebrauch
Die Prüfleitungen auf eine beschädigte Isolierung oder blankes Metall prüfen. Beschädigte Prüfleitungen austauschen bevor der Referenz-Drucksensor verwendet wird. ▶ Es darf nur das von WIKA definierte und freigegebene Zubehör verwendet werden. VORSICHT! Geräteschäden durch falsche Druckmedien Das zu messende Druckmedium kann zu Materialschäden am Drucksensor führen. -
Seite 28: Beschilderung, Sicherheitskennzeichnungen
3.5 Beschilderung, Sicherheitskennzeichnungen Typenschild Seriennummer Herstellungsdatum (Monat-Jahr) Seriennummer externer Sensor Genauigkeit Druckmessbereich Symbole Vor Montage und Inbetriebnahme des Gerätes unbedingt die Betriebs- anleitung lesen! Nicht mit dem Hausmüll entsorgen. Für eine geordnete Entsorgung gemäß nationaler Vorgaben sorgen. WIKA Betriebsanleitung Referenz-Drucksensor, Typ CPT7000... -
Seite 29: Transport, Verpackung Und Lagerung
1. Das Gerät in eine antistatische Plastikfolie einhüllen. 2. Das Gerät mit dem Dämmmaterial in der Verpackung platzieren. 3. Bei längerer Einlagerung (mehr als 30 Tage) einen Beutel mit Trocknungsmittel der Verpackung beilegen. WIKA Betriebsanleitung Referenz-Drucksensor, Typ CPT7000... -
Seite 30: Inbetriebnahme, Betrieb
Vor der Inbetriebnahme den Druckmessumformer optisch prüfen. Auslaufende Flüssigkeit weist auf eine Beschädigung hin. ■ 5.2 Anforderungen an Montagestelle Die Montagestelle muss folgende Bedingungen erfüllen: Umgebung entspricht einem max. Verschmutzungsgrad 3. ■ Luftfeuchte ≤ 80 % r. F. (nicht-kondensierend). ■ WIKA Betriebsanleitung Referenz-Drucksensor, Typ CPT7000... -
Seite 31: Mechanische Montage
Beim Einschrauben die Gewindegänge nicht verkanten. 3. Mit Drehmomentschlüssel über die Schlüsselfläche anziehen. Das maximale Drehmo- ment des CPT7000 beträgt 50 Nm, bei frontbündigen Anschlüssen 40 Nm. 5.4 Elektrischer Anschluss Zum elektrischen Anschluss eines CPT7000 an den Prozesskalibrator Typ CPH7000 die entsprechende Steckverbindung des Kabels am Sensor zusammenzustecken. -
Seite 32: Störungen
Am Gerät können im Fehlerfall aggressive Messstoffe mit extremer Tempera- tur und unter hohem Druck oder Vakuum anliegen. ▶ Bei diesen Messstoffen müssen über die gesamten allgemeinen Regeln hinaus die einschlägigen Vorschriften beachtet werden. ▶ Notwendige Schutzausrüstung verwenden. WIKA Betriebsanleitung Referenz-Drucksensor, Typ CPT7000... -
Seite 33: Maßnahmen
Schutzausrüstung: Schutzhandschuhe Werkzeuge: Schraubenschlüssel oder Drehmomentschlüssel Kontaktdaten siehe Kapitel 1 „Allgemeines“ oder Rückseite der Betriebsan- leitung. 7.1 Wartung Dieser Referenz-Drucksensor Typ CPT7000 ist wartungsfrei.Reparaturen sind ausschließlich vom Hersteller durchzuführen. Nur Originalteile verwenden (siehe Kapitel 10 „Zubehör“). WIKA Betriebsanleitung Referenz-Drucksensor, Typ CPT7000... -
Seite 34: Reinigung
4. Ausgebautes Gerät spülen bzw. säubern, um Personen und Umwelt vor Gefährdung durch anhaftende Messstoffreste zu schützen. 7.3 Rekalibrierung DKD/DAkkS-Schein - amtliche Bescheinigungen: Es wird empfohlen, das Gerät in regelmäßigen Zeitabständen von ca. 12 Monaten durch den Hersteller rekalibrieren zu lassen. WIKA Betriebsanleitung Referenz-Drucksensor, Typ CPT7000... -
Seite 35: Demontage, Rücksendung Und Entsorgung
Angaben im Sicherheitsdatenblatt für den entsprechenden Messstoff beachten. ▶ Drucksensor im drucklosen Zustand demontieren. ▶ Bei Messstofftemperaturen über 65 °C (149 °F) Schutzhandschuhe tragen. 1. Elektrische Verbindung zum CPH7000 trennen. 2. Drucksensor mit Schraubenschlüssel oder Drehmomentschlüssel über die Schlüssel- fläche lösen. WIKA Betriebsanleitung Referenz-Drucksensor, Typ CPT7000... -
Seite 36: Rücksendung
4. Drucksensor bei Bedarf reinigen, siehe Kapitel 7.2 „Reinigung“. 8.2 Rücksendung Beim Versand des Gerätes unbedingt beachten: Alle an WIKA gelieferten Geräte müssen frei von Gefahrstoffen (Säuren, Laugen, Lösun- gen, etc.) sein und sind daher vor der Rücksendung zu reinigen. WARNUNG! Körperverletzungen, Sach- und Umweltschäden durch Messstoffreste... -
Seite 37: Technische Daten
0 ... 4 0 ... 6 0 ... 8 0 ... 14,5 abs. 0 ... 23 0 ... 36 0 ... 60 0 ... 90 0 ... 145 0 ... 230 0 ... 360 0 ... 580 WIKA Betriebsanleitung Referenz-Drucksensor, Typ CPT7000... - Seite 38 35 % r. F. < H < 95 % r. F. , typ. 55 % r. F. Lage Hand-Held auf der Rückseite aufliegend Zulässige Umgebungsbedingungen Messstofftemperatur -20 ... +60 °C (-4 ... +140 °F) -20 ... +85 °C (-4 ... +185 °F) Betriebstemperatur -20 ... +60 °C (-4 ... +140 °F) WIKA Betriebsanleitung Referenz-Drucksensor, Typ CPT7000...
-
Seite 39: Zertifikate/Zeugnisse
4) Bei Ausführung für Sauerstoff darf eine Messstofftemperatur von 60 °C (140 °F) nicht überschritten werden. 9.2 Zertifikate/Zeugnisse Zertifikat Kalibrierung Standard: Kalibrierzertifikat 3.1 nach EN 10204 Option: DKD/DAkkS-Kalibrierzertifikat Empfohlenes 1 Jahr (abhängig von den Nutzungsbedingungen) Rekalibrierungsintervall Zulassungen und Zertifikate siehe Internetseite Weitere technische Daten siehe WIKA-Datenblatt CT 15.51 und Bestellunterlagen. WIKA Betriebsanleitung Referenz-Drucksensor, Typ CPT7000... -
Seite 40: Abmessungen In Mm (In)
M20 x 15 Innengewinde Innengewinde L2 L3 D1 L1 L2 D1 ¼ NPT G ¼ 13 10 Ø 25 ½ NPT Ø 26,5 ½ NPT 19,5 13 10 Ø 17,5 R ½ ISO7 13 10 Ø 19 WIKA Betriebsanleitung Referenz-Drucksensor, Typ CPT7000... -
Seite 41: Zubehör
Länge: ca. 1,1 m (3,3 ft) Verlängerungskabel zum Anschluss der Sensoren, ca. 3,8 m (12,5 ft) auf ca. 5 m (16,4 ft) Bestellangaben für Ihre Anfrage: 1. Bestellcode: CPH-A-70 ⇓ 2. Option: WIKA-Zubehör finden Sie online unter www.wika.de. WIKA Betriebsanleitung Referenz-Drucksensor, Typ CPT7000... - Seite 42 WIKA Betriebsanleitung Referenz-Drucksensor, Typ CPT7000...
- Seite 43 WIKA operating instructions, reference pressure sensor, model CPT7000...
- Seite 44 WIKA subsidiaries worldwide can be found online at www.wika.com. WIKA-Niederlassungen weltweit finden Sie online unter www.wika.de. WIKA Alexander Wiegand SE & Co. KG Alexander-Wiegand-Straße 30 63911 Klingenberg • Germany Tel. +49 9372 132-0 Fax +49 9372 132-406 info@wika.de www.wika.de WIKA operating ianstructions reference pressure sensor, model CPT7000...
