ANSCHLÜSSE
PT100/Tcj-Tck - 12V, 12-24V
OUT1 OUT2
1 2 3 4 6 7
Supply
PT100/Tcj-Tck - 24V, 115V, 230V
OUT1 OUT2
1 2 3 4 5 6
Supply
1-2 Reglerrelais OUT1
3-4 Reglerrelais OUT2
*5-6
Versorgung 24V
*6-7
Versorgung 12V
A TTL-Eingang für Copy Card und Anschluss an TelevisSystem * modellabhängig

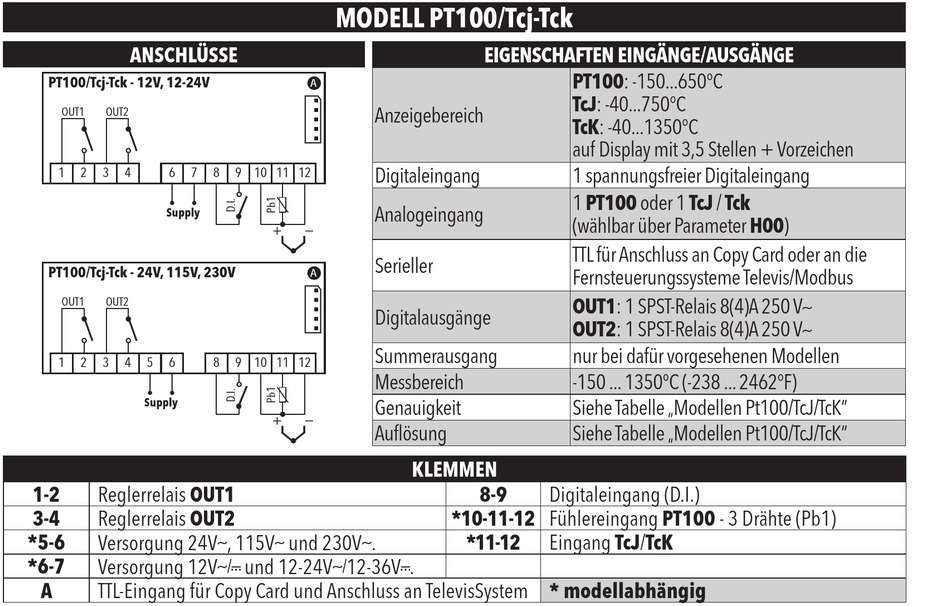

MODELL PT100/Tcj-Tck
Anzeigebereich
Digitaleingang
8 9 10 11 12
Analogeingang
+ −
Serieller
Digitalausgänge
Summerausgang
8 9 10 11 12
Messbereich
Genauigkeit
+ −
Auflösung
, 115V und 230V .
a a a
und 12-24V 12-36V
a/c a/
EIGENSCHAFTEN EINGÄNGE/AUSGÄNGE
PT100: -150...650°C
TcJ: -40...750°C
TcK: -40...1350°C
auf Display mit 3,5 Stellen + Vorzeichen
1 spannungsfreier Digitaleingang
1 PT100 oder 1 TcJ / Tck
(wählbar über Parameter H00)
TTL für Anschluss an Copy Card oder an die
Fernsteuerungssysteme Televis/Modbus
OUT1: 1 SPST-Relais 8(4)A 250 V
OUT2: 1 SPST-Relais 8(4)A 250 V
nur bei dafür vorgesehenen Modellen
-150 ... 1350°C (-238 ... 2462°F)
Siehe Tabelle
Siehe Tabelle
KLEMMEN
8-9 Digitaleingang (D.I.)
*10-11-12 Fühlereingang PT100 - 3 Drähte (Pb1)
*11-12 Eingang TcJ/TcK
.
c
a
a
Modellen Pt100/TcJ/TcK"
„
Modellen Pt100/TcJ/TcK"
„
