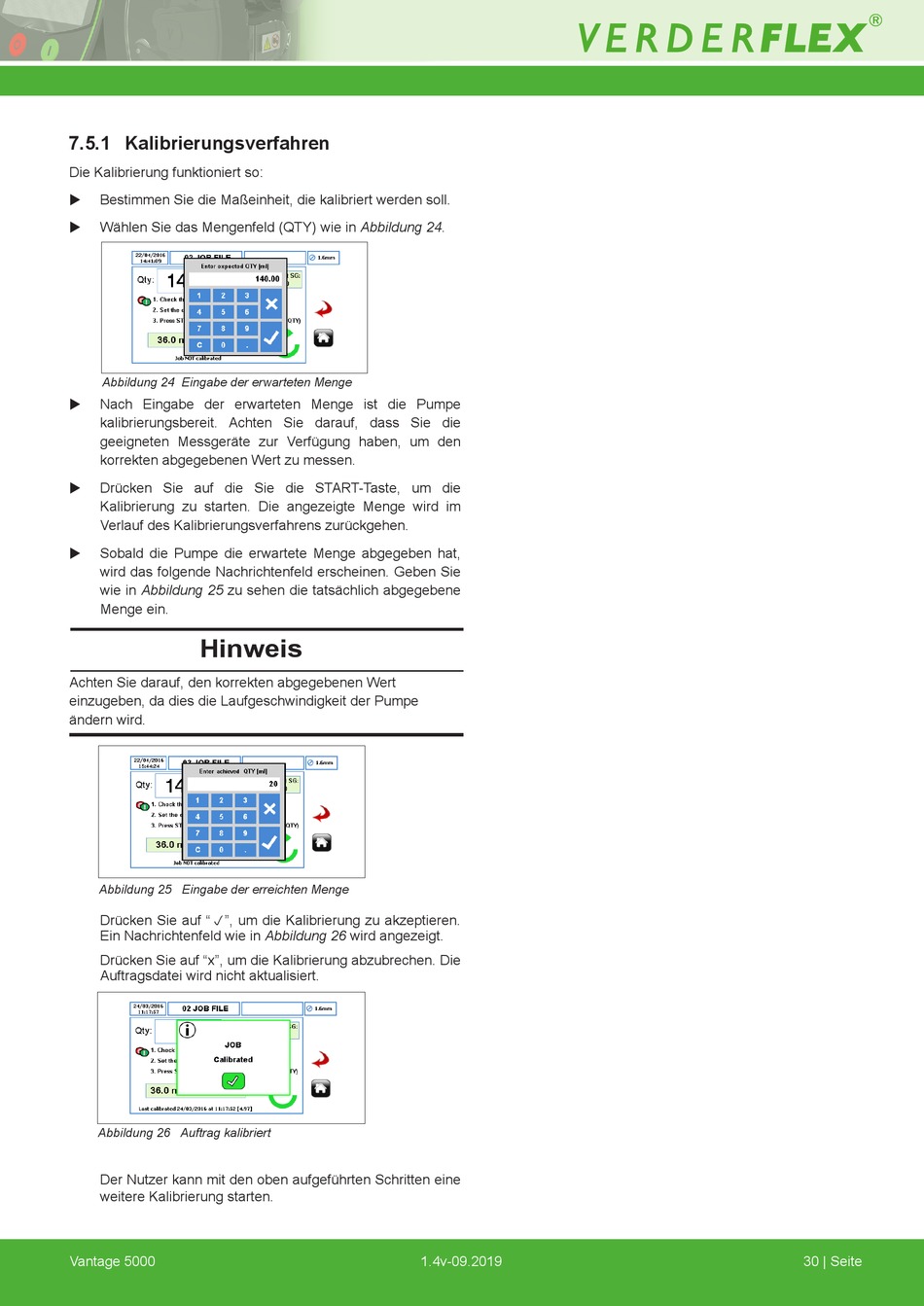

7.5.1 Kalibrierungsverfahren

Die Kalibrierung funktioniert so:
Bestimmen Sie die Maßeinheit, die kalibriert werden soll.
u
Wählen Sie das Mengenfeld (QTY) wie in Abbildung 24.
u
Abbildung 24 Eingabe der erwarteten Menge
Nach Eingabe der erwarteten Menge ist die Pumpe
u
kalibrierungsbereit. Achten Sie darauf, dass Sie die
geeigneten Messgeräte zur Verfügung haben, um den
korrekten abgegebenen Wert zu messen.
Drücken Sie auf die Sie die START-Taste, um die
u
Kalibrierung zu starten. Die angezeigte Menge wird im
Verlauf des Kalibrierungsverfahrens zurückgehen.
Sobald die Pumpe die erwartete Menge abgegeben hat,
u
wird das folgende Nachrichtenfeld erscheinen. Geben Sie
wie in Abbildung 25 zu sehen die tatsächlich abgegebene
Menge ein.
Hinweis
Achten Sie darauf, den korrekten abgegebenen Wert
einzugeben, da dies die Laufgeschwindigkeit der Pumpe
ändern wird.
Abbildung 25 Eingabe der erreichten Menge
Drücken Sie auf "p", um die Kalibrierung zu akzeptieren.
Ein Nachrichtenfeld wie in Abbildung 26 wird angezeigt.
Drücken Sie auf "x", um die Kalibrierung abzubrechen. Die
Auftragsdatei wird nicht aktualisiert.
Abbildung 26 Auftrag kalibriert
Der Nutzer kann mit den oben aufgeführten Schritten eine
weitere Kalibrierung starten.
