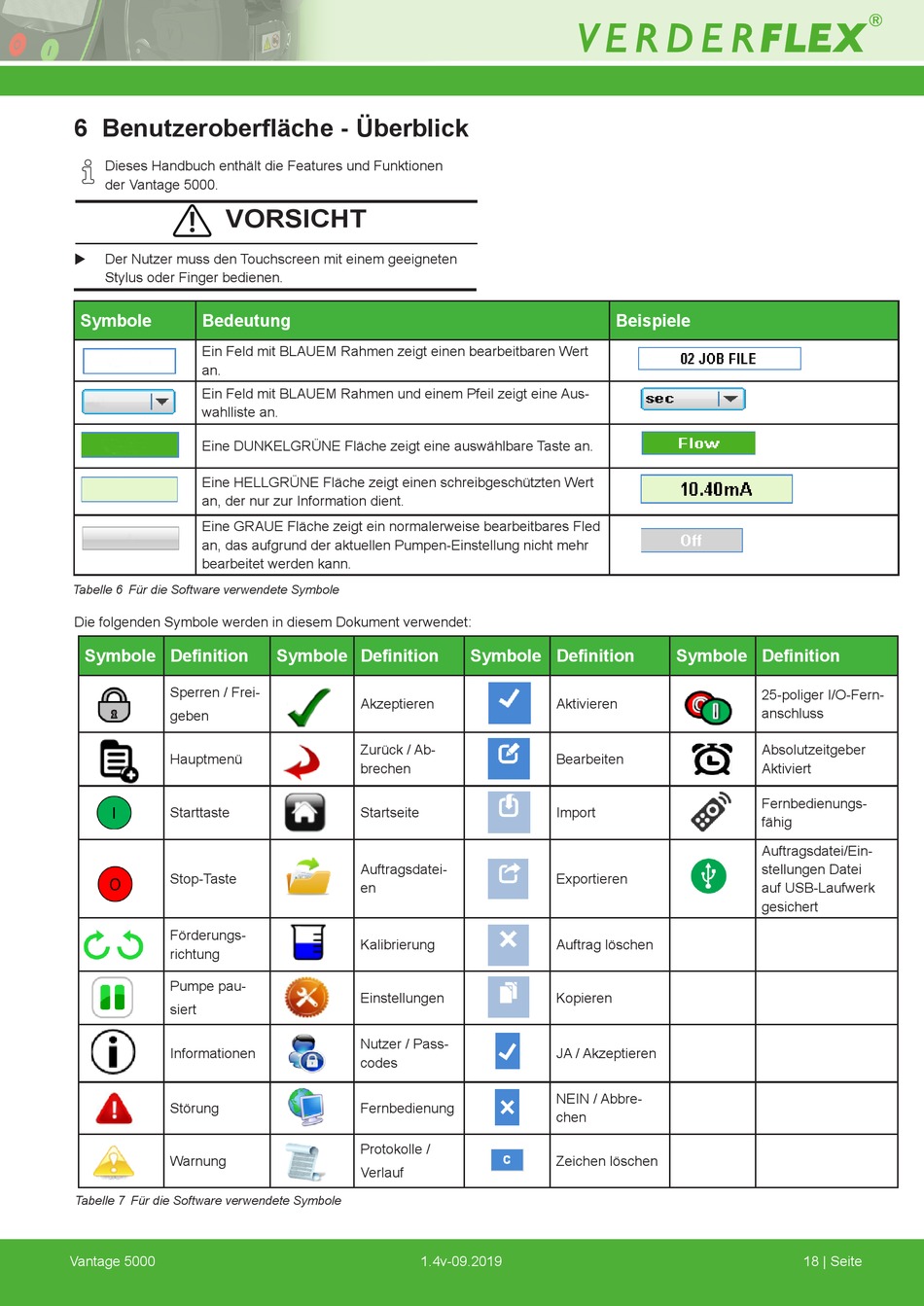

6 Benutzeroberfläche - Überblick
Dieses Handbuch enthält die Features und Funktionen
der Vantage 5000.
VORSICHT
Der Nutzer muss den Touchscreen mit einem geeigneten
u
Stylus oder Finger bedienen.
Symbole

Bedeutung

Ein Feld mit BLAUEM Rahmen zeigt einen bearbeitbaren Wert
an.
Ein Feld mit BLAUEM Rahmen und einem Pfeil zeigt eine Aus-
wahlliste an.
Eine DUNKELGRÜNE Fläche zeigt eine auswählbare Taste an.
Eine HELLGRÜNE Fläche zeigt einen schreibgeschützten Wert
an, der nur zur Information dient.
Eine GRAUE Fläche zeigt ein normalerweise bearbeitbares Fled
an, das aufgrund der aktuellen Pumpen-Einstellung nicht mehr
bearbeitet werden kann.
Tabelle 6 Für die Software verwendete Symbole
Die folgenden Symbole werden in diesem Dokument verwendet:
Symbole Definition
Sperren / Frei-
geben
Hauptmenü
Starttaste
Stop-Taste
Förderungs-
richtung
Pumpe pau-
siert
Informationen
Störung
Warnung
Tabelle 7 Für die Software verwendete Symbole
Vantage 5000
Symbole Definition
Akzeptieren
Zurück / Ab-
brechen
Startseite
Auftragsdatei-
en
Kalibrierung
Einstellungen
Nutzer / Pass-
codes
Fernbedienung
Protokolle /
Verlauf
1.4v-09.2019

Beispiele

Symbole Definition
Aktivieren
Bearbeiten
Import
Exportieren
Auftrag löschen
Kopieren
JA / Akzeptieren
NEIN / Abbre-
chen
Zeichen löschen
Symbole Definition
25-poliger I/O-Fern-
anschluss
Absolutzeitgeber
Aktiviert
Fernbedienungs-
fähig
Auftragsdatei/Ein-
stellungen Datei
auf USB-Laufwerk
gesichert
