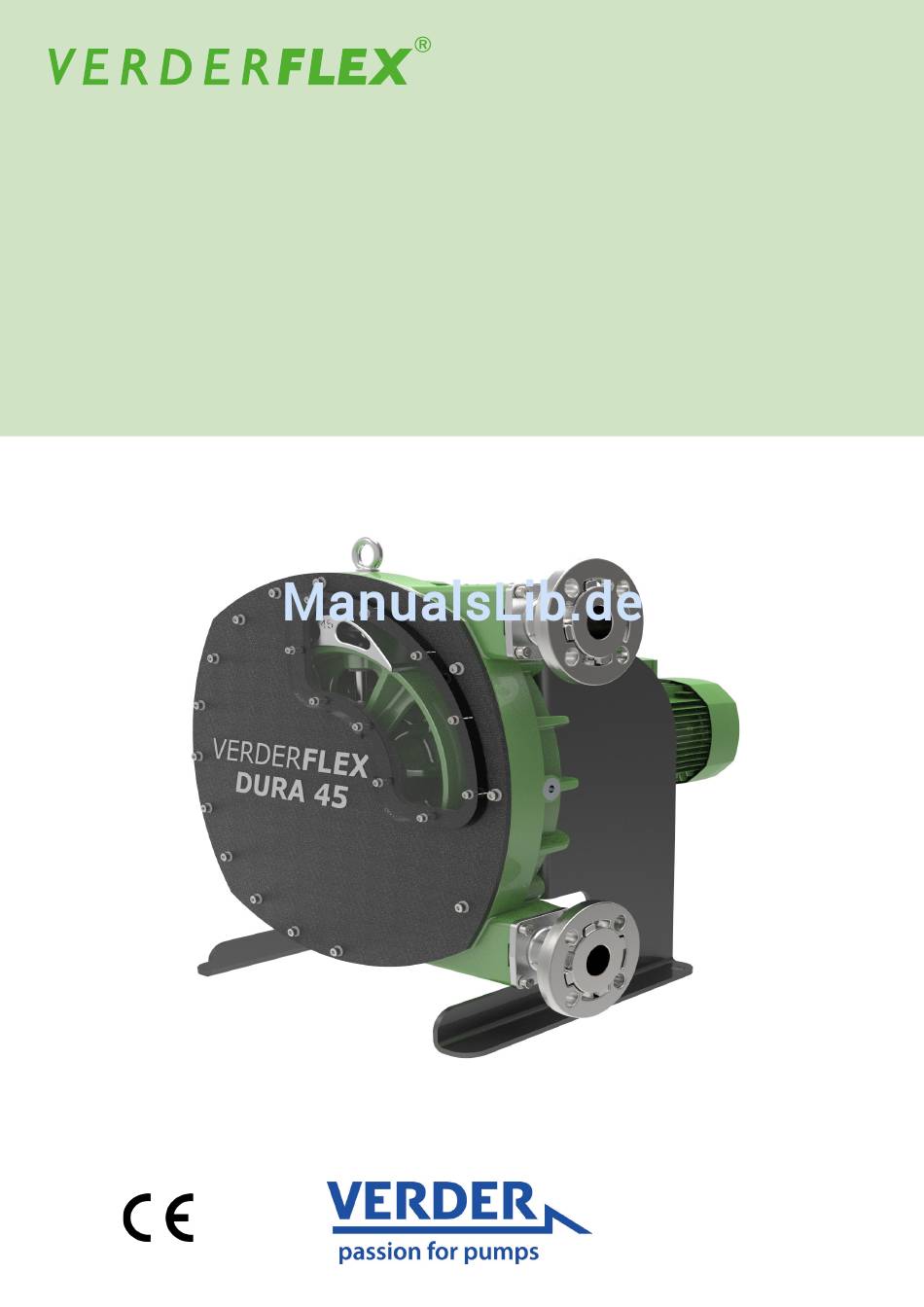

- Seite 1 Schlauchpumpe Gebrauchsanweisung Dura 45 Version 3.1v-07/2016 Druck Nr.
- Seite 2 Druck Nr. Die Informationen in diesem Dokument sind für den sicheren Betrieb und die sichere Instandhaltung von Verderflex®-Pumpen enorm wichtig. Dieses Dokument ist vor der Montage der Einheit, vor dem elektrischen Anschluss und vor der Inbetriebnahme gründlich zu lesen und zu verstehen.
-
Seite 3: Inhaltsverzeichnis
11.2 Tabellenverzeichnis Montage des Schlauches 5.6.1 Einführung des Schlauches Konformitätserklärung gemäß 5.6.2 Einbau des Anschlussflansches EG-Maschinenrichtlinie 5.6.3 Befüllung der Pumpe mit Schmiermittel 5.6.4 Einbau des Sichtfensters Anschluss der Rohrleitungen 5.7.1 Montage der Rohrleitungen Dura 45 Version 3.1v-07/2016 3 | Seite... -
Seite 4: Über Dieses Dokument
Über dieses Dokument Die Verderflex-Schlauchpumpe Dura 45 wurde entsprechend der neuesten Technologie und unter kontinuierlicher Qualitätskontrolle entwickelt. Diese Gebrauchsanweisung dient dazu, es Ihnen zu erleichtern, sich mit der Pumpe und deren bestimmungsgemäßer Verwendung vertraut zu machen. Die relevanten Informationen fungieren als Leitfaden für Sie beim Betrieb der Pumpe;... -
Seite 5: Sicherheit
Einsatzort der Maschine aufbewahrt werden. Es müssen jedoch nicht nur die in diesem Kapitel über die „Sicherheit“ aufgeführten allgemeinen Sicherheitshinweise, sondern darüber hinaus die unter den einzelnen Überschriften hervorgehobenen Sicherheitshinweise eingehalten werden. Dura 45 Version 3.1v-07/2016 5 | Seite... -
Seite 6: Verpflichtung Des Personals
Sie ausschließlich Originalersatzteile oder Bauteile, die Tragen Sie bei allen Arbeiten an der Pumpe bitte vom Hersteller freigegeben wurden. Schutzhandschuhe. Weitere Details im Zusammenhang mit der Gewährleistung entnehmen Sie bitte den allgemeinen Bestimmungen. Dura 45 Version 3.1v-07/2016 6 | Seite... -
Seite 7: Aufbau Und Funktion

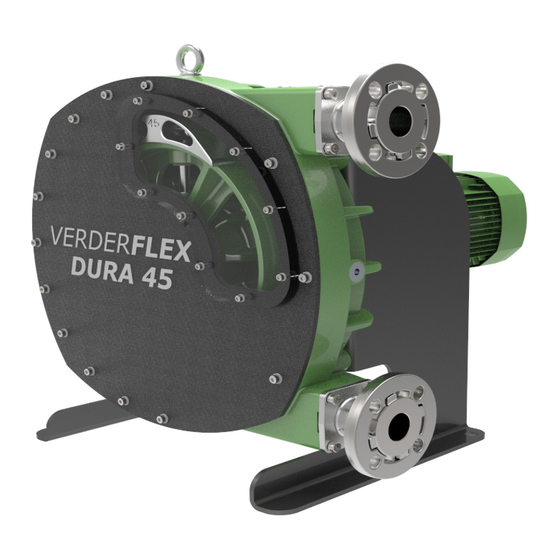

Aufbau und Funktion Die Schlauchpumpe Verderflex Dura ist hinsichtlich Betrieb und Aufbau einfach aufgebaut. Das Fördermedium kommt mit keinen beweglichen Teilen in Kontakt und wird vollständig von einem robusten, hochbelastbaren Schlauch umschlossen, der aus einer inneren Schicht, zwei bis sechs Verstärkungsschichten und einer äußeren Schicht besteht. -
Seite 8: Aufbau
Anschlussflansch Rutschkupplung Lagergehäuse Rahmen 3.4 Lager und Schmierung Pumpe: bei der Montage mit geeignetem Schmiermittel zu füllen, sofern nicht bereits befüllt geliefert (→10.1.6 Schmiermittel). Lager sind abgeschlossene Einheiten und benötigen keinerlei zusätzliches Schmiermittel. Dura 45 Version 3.1v-07/2016 8 | Seite... -
Seite 9: Transport, Lagerung Und Entsorgung
Temperaturbereich 0 bis 40 °C vibrationsfrei; minimieren staubfrei; minimieren *Informationen zur Lagerung von Pumpen, die außer Betrieb genommen wurden, finden Sie in Abschnitt 8, Lagerung von Pumpen und Schläuchen. Abbildung 3 Befestigung des Hebezeugs an der Pumpeneinheit Dura 45 Version 3.1v-07/2016 9 | Seite... -
Seite 10: Entsorgung
Schrauben Sie die Pumpeneinheit am Boden fest und Sachschäden durch Wassereinbruch! verwenden Sie dazu alle 4 Löcher. Entfernen Sie die Schutzabdeckungen der Flansche erst unmittelbar vor dem Anschluss der Rohrleitungen an die Pumpe Dura 45 Version 3.1v-07/2016 10 | Seite... -
Seite 11: Planung Der Rohrleitungen
Tabelle 4 Was man tun und was man nicht tun sollte Bauen Sie an den Saug- und Druckleitungen Absperrventile ein. Gewährleistung einer sicheren Entnahme des Produktes Bauen Sie Ablasshähne am niedrigsten Punkt in die Saug- und Druckleitungen ein. Dura 45 Version 3.1v-07/2016 11 | Seite... -
Seite 12: Unterfütterung
GEFAHR Masseanschluss hergestellt und gesichert wird. Lassen Sie die Pumpe langsam laufen, um sicherzugehen, dass die Drehrichtung stimmt. Gesundheitsgefahr durch elektrischen Schlag! Alle elektrischen Arbeiten sind durch qualifizierte Elektrofachkräfte durchzuführen. Dura 45 Version 3.1v-07/2016 12 | Seite... -
Seite 13: Montage Des Schlauches
30 mm an der Eingangsseite (die Seite, durch die der Schlauch eingeführt wurde). Befestigen Sie den ¼-Drehung-Flanschanschluss an beiden Anschlüssen. Abbildung 9 Festschrauben des Flanschs Abbildung 7 Einführung des Einsatzes für den Anschlussflansch Dura 45 Version 3.1v-07/2016 13 | Seite... -
Seite 14: Befüllung Der Pumpe Mit Schmiermittel
Schließen Sie die Rohrleitungen an. Setzen Sie die M6-Innensechskantschrauben mit Unterlegscheiben in das Fenster ein. Das Fenster verfügt über Gewindebohrungen, damit die Schrauben nicht verloren gehen, und die Bohrungen sind auf der Rückseite angesenkt. Dura 45 Version 3.1v-07/2016 14 | Seite... -
Seite 15: Betrieb
Hersteller vorgegebenen Toleranzen (→ 10.1 Technische Daten). Schließen Sie alle Abflusshähne. Öffnen Sie die saugseitigen und die druckseitigen Anschlüsse. Schalten Sie den Motor ein und stellen Sie sicher, dass dieser ruhig läuft. Dura 45 Version 3.1v-07/2016 15 | Seite... -
Seite 16: Einschalten
Tabelle 6 Maßnahmen in Abhängigkeit vom Verhalten der Wenn die Förderflüssigkeit kristallisiert, polymerisiert Förderflüssigkeit oder erstarrt, gehen Sie wie folgt vor: – Spülen Sie den Schlauch. Stellen Sie sicher, dass die Spülflüssigkeit mit der Förderflüssigkeit kompatibel ist Dura 45 Version 3.1v-07/2016 16 | Seite... -
Seite 17: Hochlauf Nach Betriebsruhe
Chemikalien abzuwaschen (halten Sie sich Schlauches, das zu einer Blockade des Entlüftungsrohrs an den Reinigungsplan in → 8.1.2 Reinigungsplan führt, lassen Sie den Druck im Innern des Gehäuses für Schläuche). sicher ab, ehe Sie die Pumpe demontieren. Dura 45 Version 3.1v-07/2016 17 | Seite... -
Seite 18: Wartungsplan
Schaden vermutet wird und Funktion. Tauschen Sie die Dichtung des wenn ein Schaden vermutet wird u Tauschen Sie verschlissene Lagergehäuses aus wenn eine Leckage gefunden wird Bauteile aus. Tabelle 7 Wartungsplan Dura 45 Version 3.1v-07/2016 18 | Seite... -
Seite 19: Vorbereitungen Für Die Zerlegung
WARNUNG Verletzungsgefahr bei der Zerlegung der Pumpe! Tragen Sie bei jedweden Arbeiten an der Pumpe persönliche Schutzausrüstung. Beachten Sie die Hinweise des Herstellers (z. B. für den Motor, die Kupplung, das Getriebe usw.). Dura 45 Version 3.1v-07/2016 19 | Seite... -
Seite 20: Wiedereinbau / Reparatur
Anzeichen für Verschleiß. mehr erfolgt. 7.4.2 Wiedereinbau des Schlauches, der Anschlussflansche, erneutes Einfüllen des Schmiermittels und Einbau des Sichtfensters Befolgen Sie die Anleitung in Abschnitt 5.6 (Montage des Schlauches) Schritt für Schritt. Dura 45 Version 3.1v-07/2016 20 | Seite... -
Seite 21: Bestellung Von Ersatzteilen
Vorkehrungen, während Pumpen und deren Bauteile werden. Wenn für diese Spezifikation eine Pumpe benötigt außer Betrieb gestellt sind. wird, sollten Sie das mit Ihrem VERDERFLEX-Vertriebshändler vereinbaren, bevor die Pumpe geliefert wird. Gleichermaßen können Schläuche und Schmiermittel zum Zwecke der Wartung von laufenden Pumpen vorgehalten Zulassung für den Lebensmittelbereich... -
Seite 22: Lagerbedingungen
Sie sich bitte an den Hersteller. und darauf, dass der Schlauch gemäß den Empfehlungen von VERDERFLEX unterfüttert ist. Im Fall jeglicher Zweifel Mögliche Störungen werden erkannt und die entsprechende über die Einzelheiten der Montage, müssen diese mit dem Ursache und Abhilfemaßnahme sind in der Tabelle aufgeführt. -
Seite 23: Mögliche Ursache
Sieb oder Filter in der Ansaugleitung montieren, um zu verhindern, dass sehr große Partikel in den Schlauch gelangen. Verhindern, dass Filter die Ansaugung auf eine nicht akzeptierbare Stufe einschränken Tabelle 9 Liste zur Fehlersuche bei der Pumpe Dura 45 Version 3.1v-07/2016 23 | Seite... -
Seite 24: Anhang
→ Einrichtungszeichnung des Schlauches sind VERDERLUBE oder VERDERSIL. Tabelle 10 Pumpenspezifikation Pumpentyp Menge an Schmiermittel 10.1.2 Umgebungsbedingungen Dura 45 7,5*Liter (2,2 US-Gallonen) Der Betrieb unter jedweden anderen Umgebungsbedingungen bedarf der Zustimmung des Herstellers. Tabelle 13 Menge an Schmiermittel *Die Pumpe ist bis zum untersten Schraubenloch im Fenster gefüllt Betriebsbedingungen •... -
Seite 25: Wartung
Tabelle 11: Anzugsmomente für Befestigungselemente der Pumpe 10.1.3 Tabelle 12: Reinigungsmittel 10.1.5 Tabelle 13: Menge an Schmiermittel zur Beschichtung 10.1.6 Tabelle 14: Anzahl erforderlicher Abstandsbleche 10.1.7 Tabelle 15: Rotoreinstellabstand 10.1.8 Tabelle 16: Konformitätserklärung gemäß EG-Maschinenrichtlinie Dura 45 Version 3.1v-07/2016 25 | Seite... -
Seite 26: Konformitätserklärung Gemäß Eg-Maschinenrichtlinie
EG-Konformitätserklärung entsprechend der Maschinenrichtlinie, Anhang II A Wir, VERDER Ltd., Unit 3 California Drive, Castleford, erklären hiermit, dass die folgende Maschine den einschlägigen unten stehend aufgeführten EG-Richtlinien entspricht Seriennummer Bezeichnung Dura 45 _______________________________________________________ EG-Richtlinien: • Maschinenrichtlinie (2006/42/EG) • Niederspannungsrichtlinie (2014/35/EU) •...
