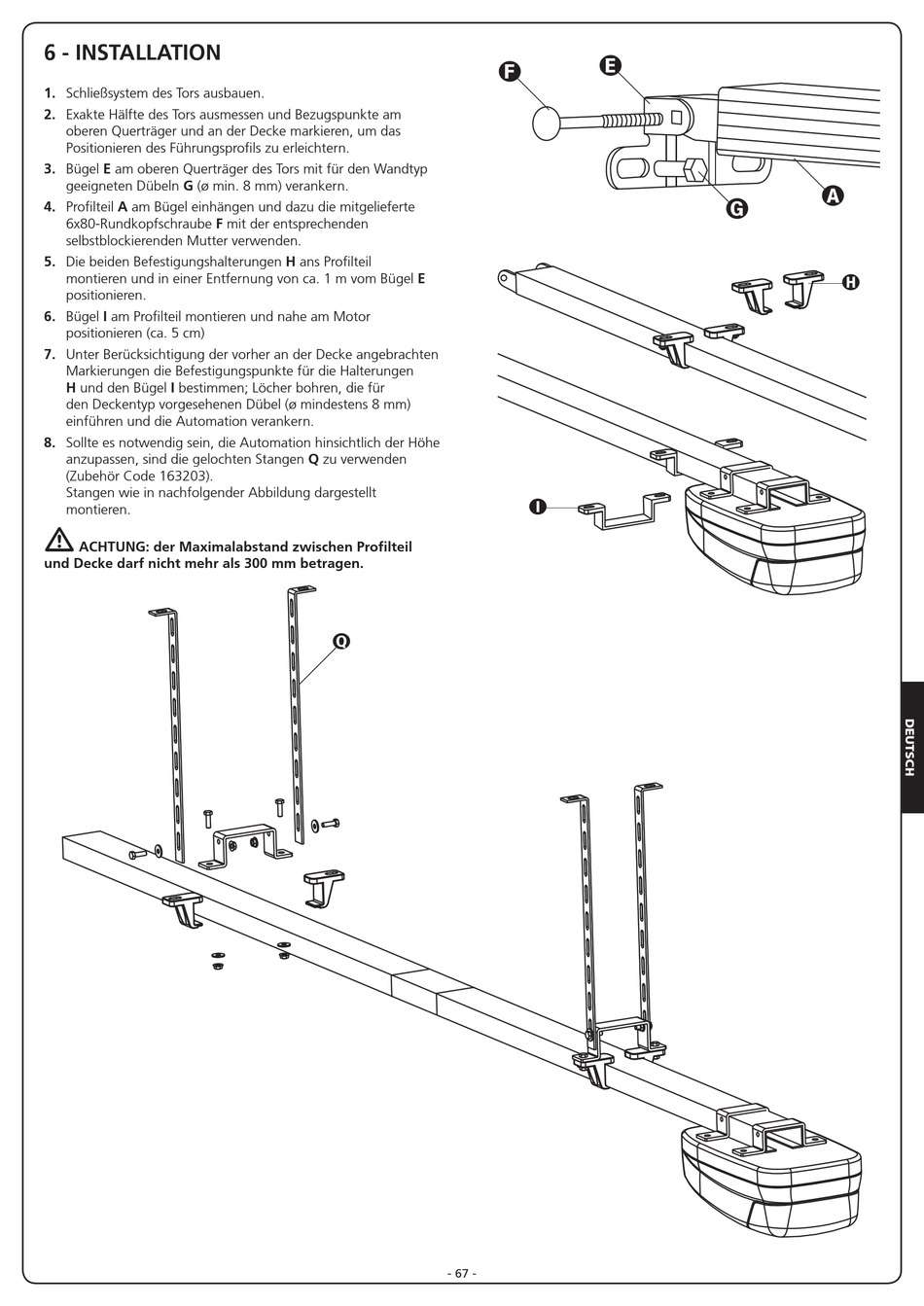

6 - INSTALLATION

1. Schließsystem des Tors ausbauen.
2. Exakte Hälfte des Tors ausmessen und Bezugspunkte am
oberen Querträger und an der Decke markieren, um das
Positionieren des Führungsprofils zu erleichtern.
3. Bügel E am oberen Querträger des Tors mit für den Wandtyp
geeigneten Dübeln G (ø min. 8 mm) verankern.
4. Profilteil A am Bügel einhängen und dazu die mitgelieferte
6x80-Rundkopfschraube F mit der entsprechenden
selbstblockierenden Mutter verwenden.
5. Die beiden Befestigungshalterungen H ans Profilteil
montieren und in einer Entfernung von ca. 1 m vom Bügel E
positionieren.
6. Bügel I am Profilteil montieren und nahe am Motor
positionieren (ca. 5 cm)
7. Unter Berücksichtigung der vorher an der Decke angebrachten
Markierungen die Befestigungspunkte für die Halterungen
H und den Bügel I bestimmen; Löcher bohren, die für
den Deckentyp vorgesehenen Dübel (ø mindestens 8 mm)
einführen und die Automation verankern.
8. Sollte es notwendig sein, die Automation hinsichtlich der Höhe
anzupassen, sind die gelochten Stangen Q zu verwenden
(Zubehör Code 163203).
Stangen wie in nachfolgender Abbildung dargestellt
montieren.
m
ACHTUNG: der Maximalabstand zwischen Profilteil
und Decke darf nicht mehr als 300 mm betragen.


