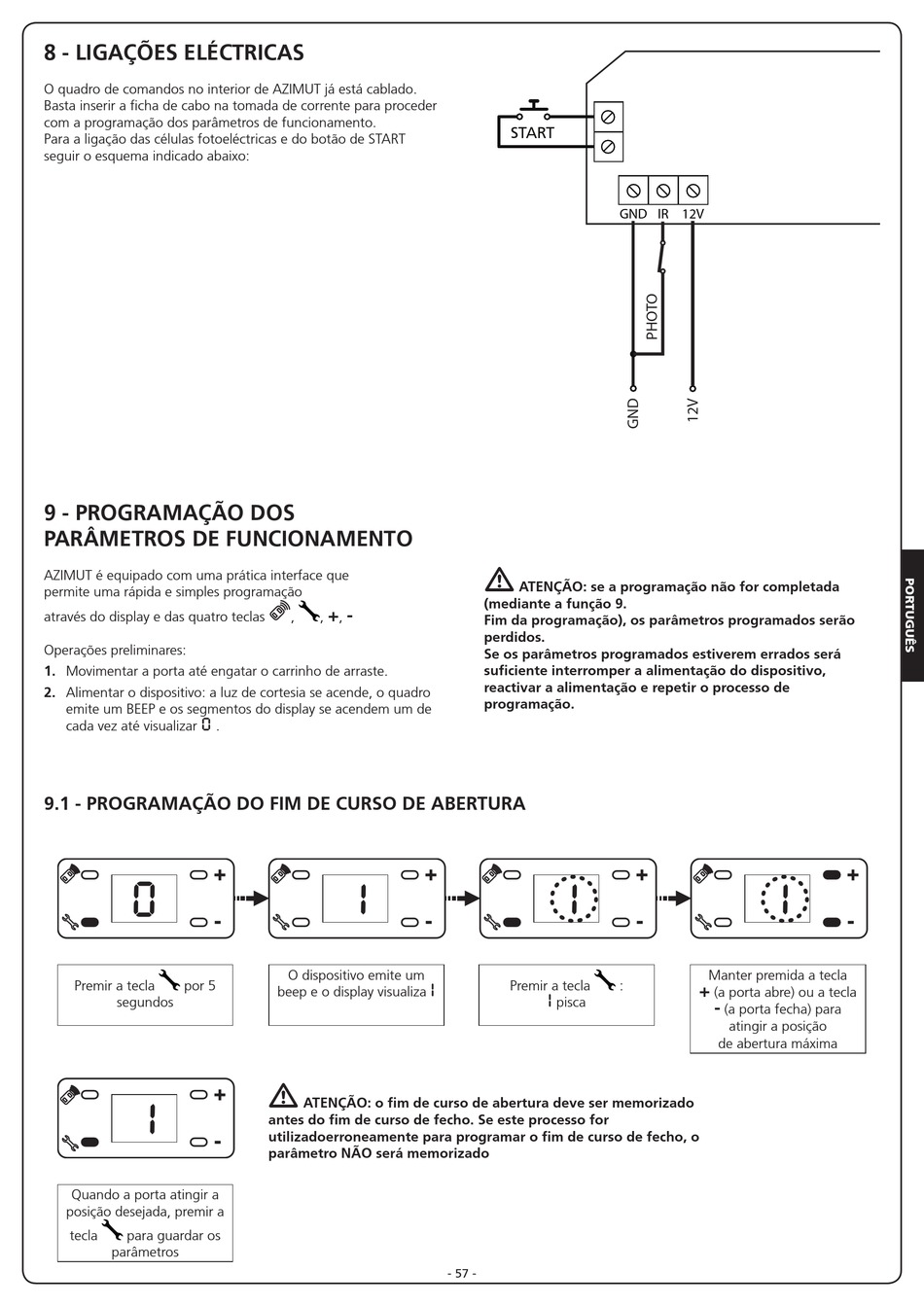

8 - LIGAÇÕES ELÉCTRICAS
O quadro de comandos no interior de AZIMUT já está cablado.
Basta inserir a ficha de cabo na tomada de corrente para proceder
com a programação dos parâmetros de funcionamento.
Para a ligação das células fotoeléctricas e do botão de START
seguir o esquema indicado abaixo:
9 - PROGRAMAÇÃO DOS
PARÂMETROS DE FUNCIONAMENTO
AZIMUT é equipado com uma prática interface que
permite uma rápida e simples programação
através do display e das quatro teclas
Operações preliminares:
1. Movimentar a porta até engatar o carrinho de arraste.
2. Alimentar o dispositivo: a luz de cortesia se acende, o quadro
emite um BEEP e os segmentos do display se acendem um de
0
cada vez até visualizar .
9.1 - PROGRAMAÇÃO DO FIM DE CURSO DE ABERTURA
+
-
Premir a tecla por 5
segundos
+
-
Quando a porta atingir a
posição desejada, premir a
tecla para guardar os
parâmetros
+ -
, , ,
+
-
O dispositivo emite um
I
beep e o display visualiza
m
ATENÇÃO: o fim de curso de abertura deve ser memorizado
antes do fim de curso de fecho. Se este processo for
utilizadoerroneamente para programar o fim de curso de fecho, o
parâmetro NÃO será memorizado
START
GND IR 12V
m
ATENÇÃO: se a programação não for completada
(mediante a função 9.
Fim da programação), os parâmetros programados serão
perdidos.
Se os parâmetros programados estiverem errados será
suficiente interromper a alimentação do dispositivo,
reactivar a alimentação e repetir o processo de
programação.
Premir a tecla :
I
pisca
- 57 -
+
-
Manter premida a tecla
+
(a porta abre) ou a tecla
-
(a porta fecha) para
atingir a posição
de abertura máxima
+
-
