Reihenanschluss des SwitchView 1000 Switches

Über das Kabel für Reihenanschlüsse können an den SwitchView 1000
Switch weitere Switches auf bis zu 16 Ebenen angeschlossenen werden.
An den Switch mit 16 Ports können über Reihenanschluss bis zu 256
Server angeschlossen werden, an den Switch mit 8 Ports maximal 128
Server. An den Switch mit 4 Ports können über Reihenanschluss bis zu
64 Server angeschlossen werden. Wenden Sie sich an Avocent, um
zusätzliche Kabel zu erwerben.
HINWEIS: Alle Modelle des SwitchView 1000 Switches (4 Ports, 8 Ports und
16 Ports) können per Reihenanschluss auf bis zu 16 Ebenen erweitert werden.
An einen SwitchView 1000 Switch mit 16 Ports und einen Switch mit 8 Ports
können zum Beispiel per Reihenanschluss bis 24 Server angeschlossen werden.

Mehrere Switches kaskadieren:

1. Schließen Sie ein Ende des Kabels für Reihenanschlüsse mit dem
Reihenanschluss-Ausgangsport an der Rückseite des primären
SwitchView 1000 Switches an.
2. Schließen Sie das andere Ende des Kabels für Reihenanschlüsse an
den Reihenanschluss-Eingangsport am sekundären SwitchView
1000 Switch an.
3. Wiederholen Sie die Schritte 1 und 2 für alle folgenden SwitchView
1000 Switches.
4. Schließen Sie den Masseanschlussstecker an den Reihenschaltungs-
Ausgangsport an der Geräterückseite des SwitchView 1000
Switches an, der das letzte Glied der Anschlussreihe bildet.

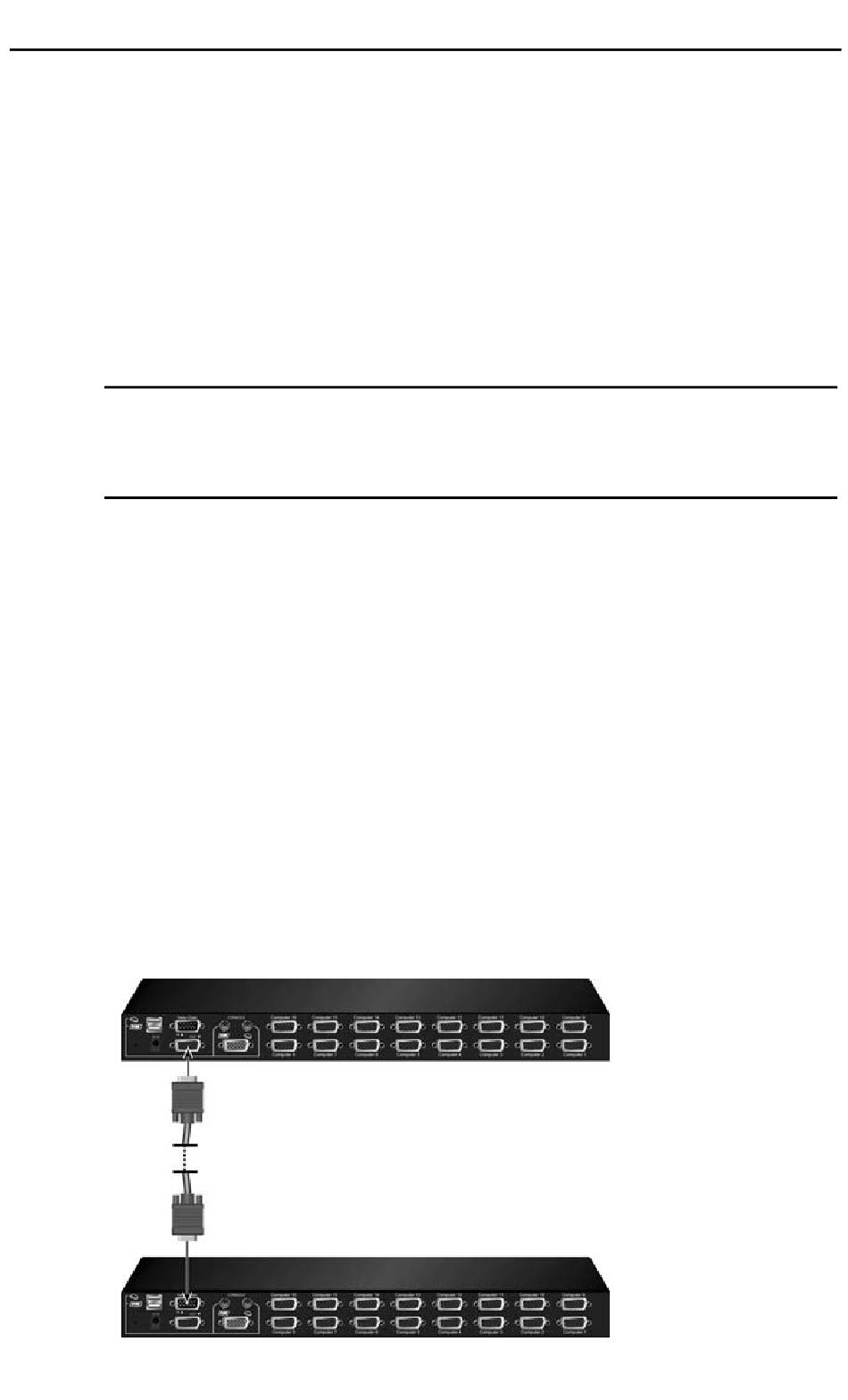

Abbildung 1.7: Beispiel einer einfachen Reihenschaltung
