Łączenie łańcuchowe przełączników SwitchView 1000
Możliwe jest utworzenie maksymalnie 16-poziomowego łańcucha
przełączników SwitchView 1000 połączonych kablem do łączenia
łańcuchowego. W takiej konfiguracji przełącznik 16-portowy umożliwia
obsługę maksymalnie 256 serwerów, natomiast przełącznik 8-portowy
obsługuje maksymalnie 128 serwerów. Przełącznik 4-portowy można
podłączyć łańcuchowo do maksymalnie 64 serwerów. Aby zakupić
dodatkowe kable, należy skontaktować się z firmą Avocent.
UWAGA: Wszystkie modele przełącznika SwitchView 1000 (4-portowy, 8-portowy
i 16-portowy) można połączyć łańcuchowo, tworząc maksymalnie 16 poziomów.
Na przykład konfiguracja obejmująca 16-portowy i 8-portowy przełącznik
SwitchView 1000 umożliwia podłączenie maksymalnie 24 serwerów.
Aby kaskadowo połączyć przełączniki:
1. Podłącz jeden koniec kabla do łączenia łańcuchowego do portu
Daisy Chain Out z tyłu głównego przełącznika SwitchView 1000.
2. Podłącz drugi koniec kabla do portu Daisy Chain In przełącznika
SwitchView 1000 na następnym poziomie kaskady.
3. Powtarzaj kroki 1 i 2 dla wszystkich następnych przełączników
SwitchView 1000.
4. Podłącz terminator uziemiający do portu Daisy Chain Out z tyłu
ostatniego przełącznika SwitchView 1000 w łańcuchu.

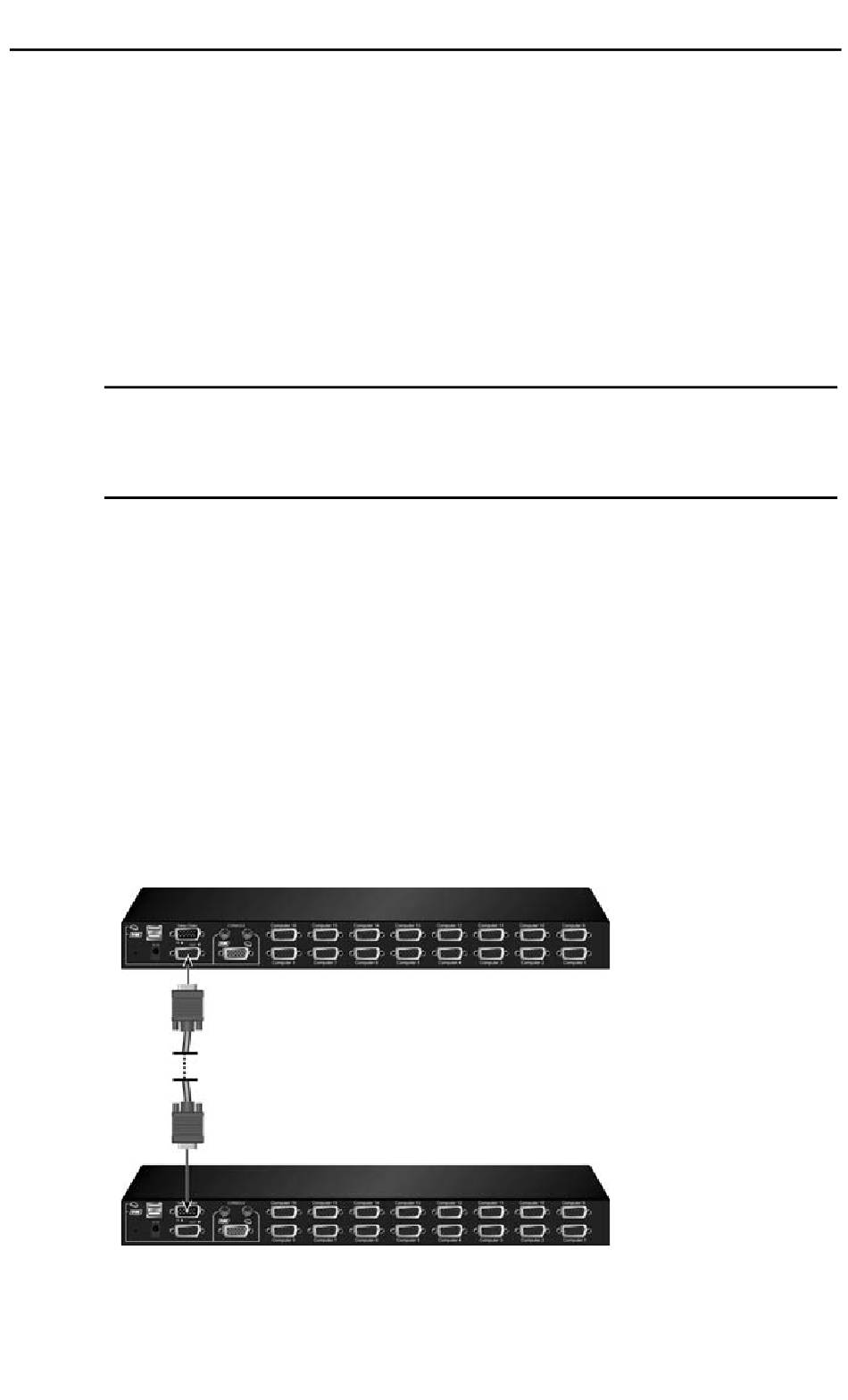

Rysunek 1.7: Przykład prostego łańcucha
