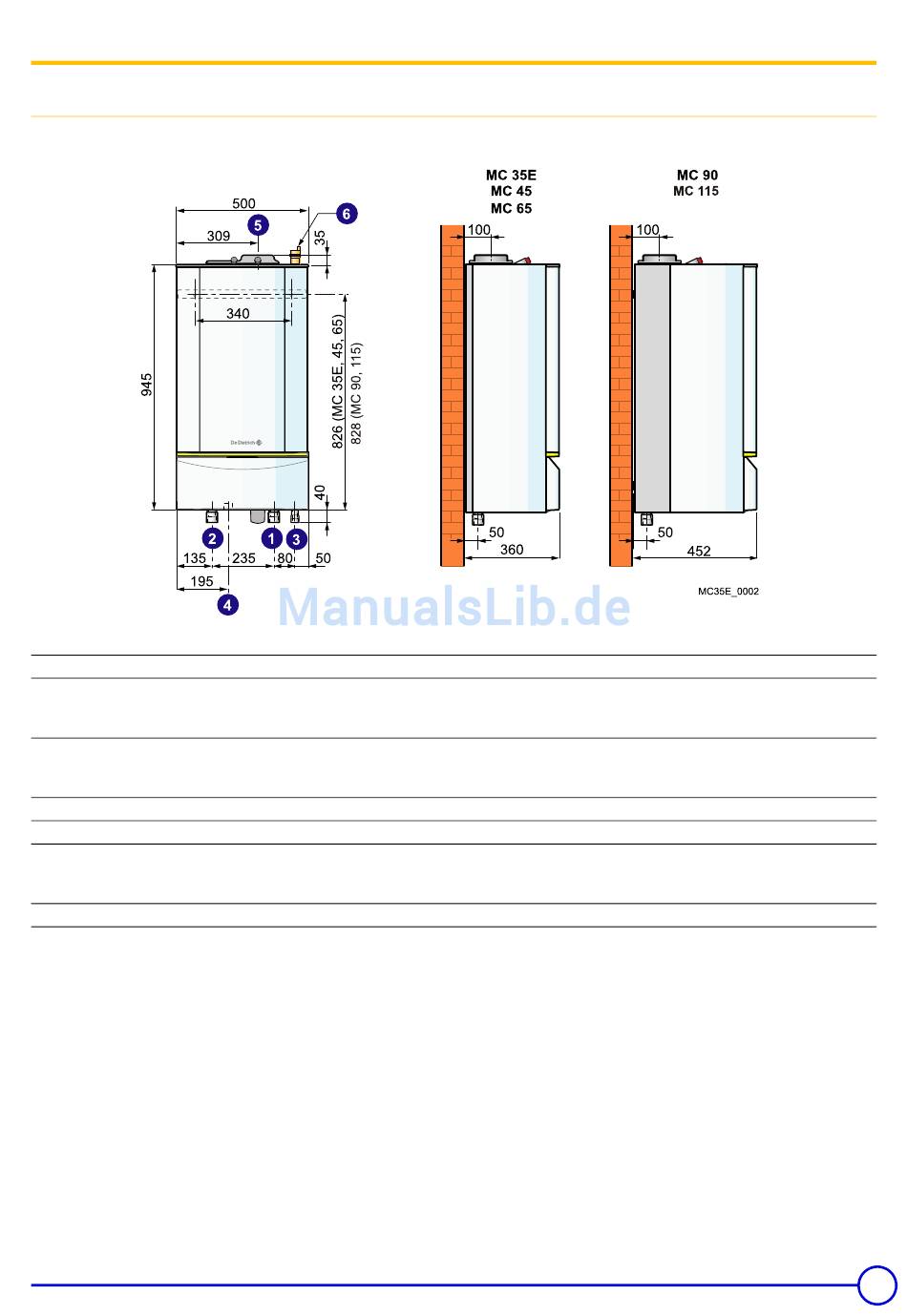

3.7 Hauptabmessungen

3.7.1

Heizkessel allein

• MC 35E / MC 45 / MC 65 / MC 90 / MC 115
MC35E / MC45 / MC65 / MC90
Vorlauf Heizkreis
1 R 1 1/4 oder
Rp 1
Rücklauf Heizkreis
2 R 1 1/4 oder
Rp 1
3 Gasanschluss R 3/4
4 Kondenswasserabfluss (Ø 25 mm Außen)
Luft/Abgas-Anschlussstutzen
5 MC 35E, MC 35E/BS, MC 45:Ø 80/125 mm
MC 65, MC 90: Ø 100/150 mm
6 Automatischer Entlüfter
R = Außengewinde
Rp = Innengewinde
G = Zylindrisches Außengewinde, Dichtungsscheibe
26/05/2010 - 300003111-001-M
MC115
Vorlauf Heizkreis
R 1 1/4
Rücklauf Heizkreis
R 1 1/4
Gasanschluss R 3/4
Kondenswasserabfluss (Ø 25 mm Außen)
Luft/Abgas-Anschlussstutzen
Ø 100/150 mm
MC35E/MC45/MC65/MC90/MC115
