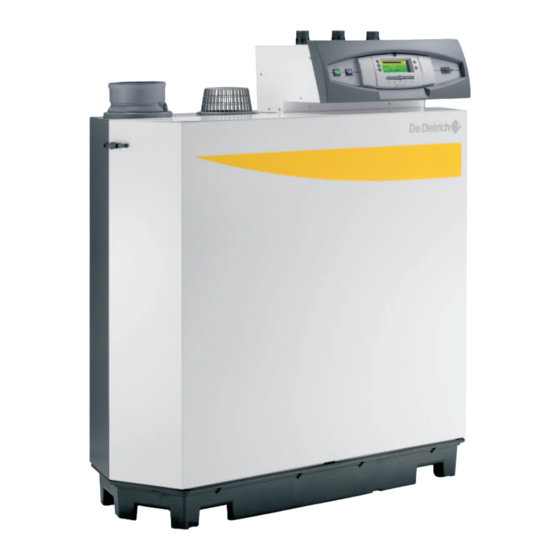

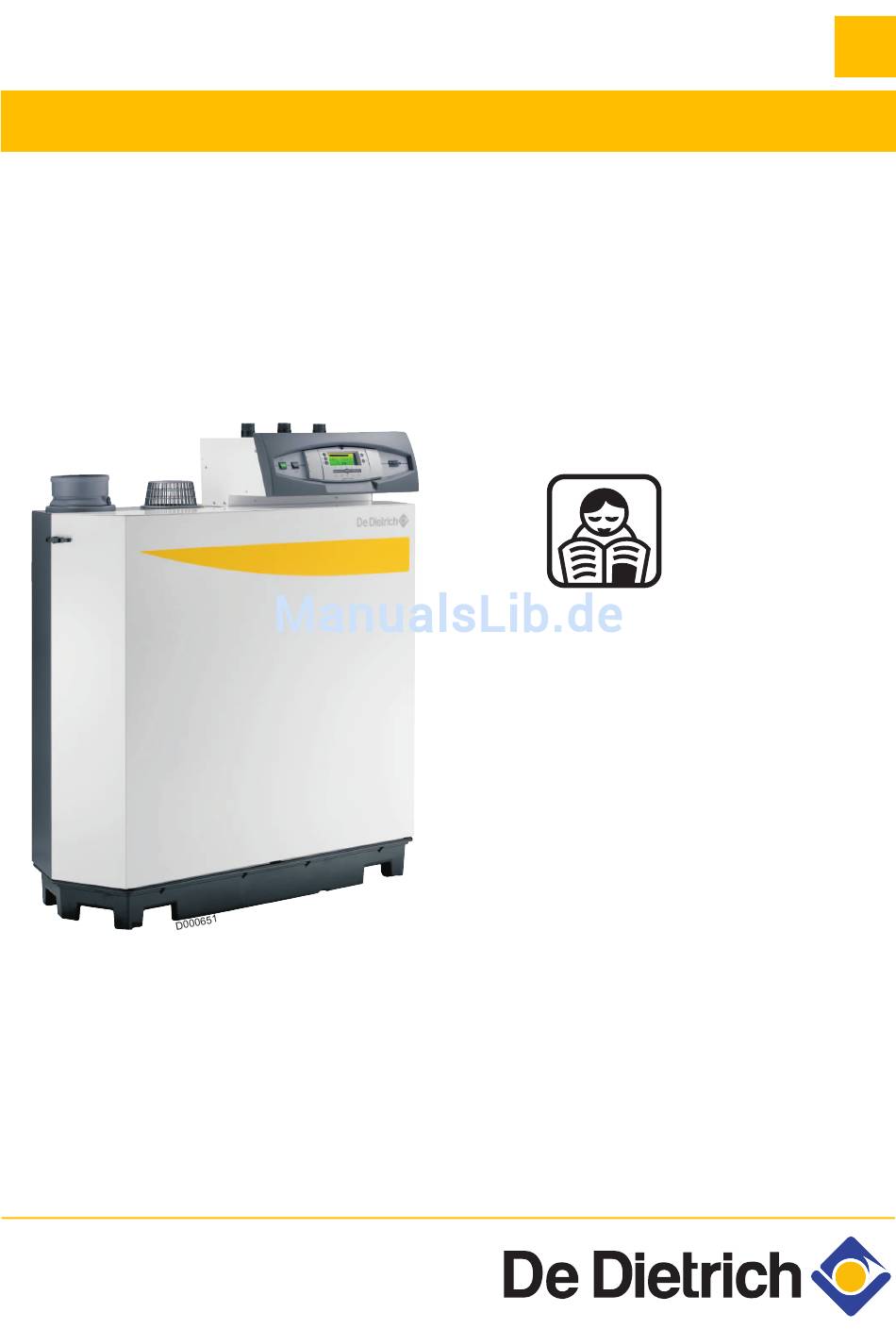

- Seite 1 Gas-Brennwertkessel C 230 ECO Bedienungs- Anleitung 300015143-001-02...
-
Seite 2: Inhaltsverzeichnis
Energieeinsparungen ..............21 C 230 ECO... -
Seite 3: Einleitung
(wobei es Ihnen obliegt, dafür zu sorgen, dass die Installation durch einen autorisierten Heizungsfachbetrieb erfolgt), kann der Hersteller nicht haftbar gemacht werden. De Dietrich Thermique SAS - Technische Änderungen vorbehalten. Lassen Sie sich Ihre Anlage vom Installateur erklären. 31/10/2013 - 300015143-001-02 C 230 ECO... -
Seite 4: Sicherheitsvorschriften Und Empfehlungen
Der Zugang zum Gerät muss stets möglich sein. Vermeiden, die Anlage zu entleeren. Um folgende Funktionen zu gewährleisten, das Gerät möglichst nicht ausschalten, sondern in den Sommer- oder Frostschutzbetrieb schalten: - Frostschutzfunktion - Korrosionsschutz Speichers Titananode (Fremdstromanode). C 230 ECO 31/10/2013 - 300015143-001-02... -
Seite 5: Beschreibung
8 Reinigungsstopfen / Reinigung 29 Lufteinlass (Schutzkorb) 9 Zündelektrode / Ionisationselektrode 30 Hauptschalter Ein /Aus 10 Kesselblocktemperaturfühler 11 Rücklauftemperaturfühler 12 Kondensatsammelbehälter 13 Siphon 14 Schalldämpfer 15 Füll-/Entleerungshahn 16 Leitungsschutzschalter 17 Gasmultiblock 18 Venturi 19 Gebläse 20 Mischkammer 31/10/2013 - 300015143-001-02 C 230 ECO... -
Seite 6: Bedienung Des Gerätes
WWE-Speicher durch eine Titananode geschützt wird. 5. Stecker für Programmierwerkzeug Darüberhinaus, wenn eine Dialog-Fernbedienung (CDI2) angeschlossen ist und der Hauptschalter 1 in Stellung Aus steht, 6. Display wird die Fernbedienung CDI 2 nicht mehr anzeigen. Siehe: "Anleitung zum Schaltfeld" C 230 ECO 31/10/2013 - 300015143-001-02... - Seite 7 Pfeile, die das ausgewählte Zeitprogramm (P1, P2, P3 oder P4) für den angezeigten Kreis A, B, C oder die Aktivierung des manuellen Sommerbetriebs angeben Anzeige des Betriebszustandes Ladepumpe für den Trinkwassererwärmungskreis in Betrieb Sommerbetrieb (Automatisch oder Hand) Brennereinschaltanforderung 31/10/2013 - 300015143-001-02 C 230 ECO...
-
Seite 8: K3-Kesselschaltfeld
4.1.2 K3-Kesselschaltfeld 1. Hauptschalter Ein /Aus 2. Entstörungstaste 3. Stecker für Programmierwerkzeug 4. Verzögerter Leitungsschutzschalter (4 A) C 230 ECO 31/10/2013 - 300015143-001-02... -
Seite 9: Änderung Der Einstellungen
Taste für Zugriff auf die Folgekessel (Schaltfeld K3) einer sichergestellt. Kaskade Bei Anlagen mit nur einem Kessel ist die Taste ohne Zugangstaste zur Fachebene Funktion. Schornsteinfegertaste Einstellung der Steilheit der Kreise A, B und C Siehe Anleitung zum Schaltfeld 31/10/2013 - 300015143-001-02 C 230 ECO... -
Seite 10: K3-Kesselschaltfeld
(Codierra angezeigt werden Schaltfelds DIEMATIC-m3. Führungskessel (DIEMATIC-m3- Kesselschaltfeld) Wenn 10 Sekunden lang keine Taste gedrückt wird, werden auf Folgekessel 1 der Schaltfeldanzeige die Daten des Führungskessels (K3-Kesselschaltfeld) angezeigt (Nummer 1). Folgekessel 2 (K3-Kesselschaltfeld) usw. C 230 ECO 31/10/2013 - 300015143-001-02... -
Seite 11: Ausschalten Des Heizkessels
- Einstellung der Zündelektrode - Dichtheitskontrolle (wasserseitig, Abführung der Abgase und Gasversorgung) - Prüfung des Wasserdrucks Folgende Wartungsmaßnahmen mindestens 1-mal im Jahr durchführen: - Gebläse reinigen - Wärmetauscher reinigen - Brenner reinigen - Siphon reinigen. 31/10/2013 - 300015143-001-02 C 230 ECO... -
Seite 12: Bei Störungen
6 Bei Störungen 6.1 Typenschild XX-XX C 230 ECO 31/10/2013 - 300015143-001-02... -
Seite 13: Meldungen - Fehler
- Korrekte Installation des Druckwächters (Gegebenenfalls austauschen) - Heizkessel aus- und wieder einschalten BL.PCU ERROR Die SU ist nicht mit der PCU kompatibel - SU: Auswechseln - Heizkessel aus- und wieder einschalten BL.FALSCH PSU Parameterfehler - PCU: Auswechseln 31/10/2013 - 300015143-001-02 C 230 ECO... - Seite 14 - Gasventil (Gegebenenfalls austauschen) - Verkabelung - 10 Sekunden warten BL.SU ERROR SU: Interner Fehler - SU: Auswechseln - Heizkessel aus- und wieder einschalten BL.UNBEKANNT Unbekannte Sperre - SU: Auswechseln Die Meldungen werden nicht gespeichert. C 230 ECO 31/10/2013 - 300015143-001-02...
-
Seite 15: Fehler
Fehler anzuzeigen. DEF.KESSEL 6 Kaskade geschalteten Anlage. DEF.KESSEL 7 DEF.KESSEL 8 DEF.KESSEL 9 DEF.KESSEL 10 Sicherstellen, dass das Titan Active System® nicht TA-S KURZ-S Kurzschluss beim Titan Active System®. kurzgeschlossen ist. 31/10/2013 - 300015143-001-02 C 230 ECO... - Seite 16 - Sicherstellen, dass der Siphon nicht leer ist. Falls ABGAS.PRES.DEF Verbrennungsabgasleitung ist zu hoch erforderlich Wasser nachfüllen - Es besteht die Möglichkeit, dass die Abgasleitung ganz oder teilweise verstopft ist - Überprüfen: Öffnen der Abgasklappe C 230 ECO 31/10/2013 - 300015143-001-02...
- Seite 17 Rücklauffühler nicht invertiert sind - Feuerungsautomat zurücksetzen Überprüfen: Die Flamme ist in 24 Stunden mehr als 5- I-STROM DEF mal erloschen, während der Brenner in - Gas-Anschlussdruck Betrieb war - Druckregler - Einstellung der Gasaamatur 31/10/2013 - 300015143-001-02 C 230 ECO...
- Seite 18 5 RESET:ON/OFF Entstörungen vorgenommen Fehler wird angezeigt und kann entstört werden Kommunikationsfehler zwischen - Verbindung zwischen dem DIEMATIC M3 und dem MC KOM.DEF DIEMATIC M3 und dem Heizkesselmdul Heizkesselmodul prüfen für die CDI radio (CDR) C 230 ECO 31/10/2013 - 300015143-001-02...
- Seite 19 Titan Active System® (geliefert in Kolli AD212) auf der Fühlerplatine montiert ist." Die letzten zehn Fehler werden im Abschnitt #FEHLER HISTO. gespeichert Siehe: "Kontrolle der Parameter und der Eingänge / Ausgänge (Testmodus) - Anleitung zum Schaltfeld 31/10/2013 - 300015143-001-02 C 230 ECO...
-
Seite 20: Technische Daten
Sicherheitstemperatur °C Warmwasser-Einstellbereich °C 20 - 90 minimum bar (MPa) Wasserdruck maximum bar (MPa) Wasserinhalt Liter ∆ mbar Wasserseitiger Widerstand bei T = 10K ∆ mbar Wasserseitiger Widerstand bei T = 20K Elektrische Eigenschaften C 230 ECO 31/10/2013 - 300015143-001-02... -
Seite 21: Energieeinsparungen
Die Einstellung des Thermostaten möglichst nicht verändern. Hauptschalter Ein-/Ausschalter auf OFF stellen. - Die Heizung bei Abwesenheit nicht vollständig ausschalten. Thermostaten um 3-4 °C niedriger stellen. - Sonnenwärme maximal nutzen. - Lieber duschen als baden. Möglichst einen Wasserspar- Duschkopf verwenden. 31/10/2013 - 300015143-001-02 C 230 ECO... - Seite 22 C 230 ECO 31/10/2013 - 300015143-001-02...
- Seite 23 31/10/2013 - 300015143-001-02 C 230 ECO...
- Seite 24 +49 (0)25 72 / 9161-0 +49 (0)25 72 / 9161-102 info@remeha.de +7 (495) 221-31-51 DE DIETRICH THERMIQUE Iberia S.L.U. DE DIETRICH SERVICE www.dedietrich-calefaccion.es www.dedietrich-heiztechnik.com Freecall 0800 / 201608 Av. Princep d’Astúries 43-45 08012 BARCELONA +34 932 920 520 +34 932 184 709 DUEDI S.r.l.
