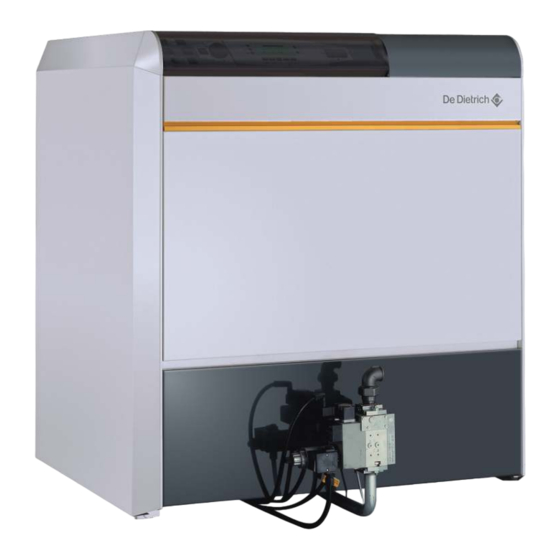

DeDietrich DTG 330 Montageanleitung

Gas-spezialheizkessel
Vorschau ausblenden Andere Handbücher für DTG 330:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

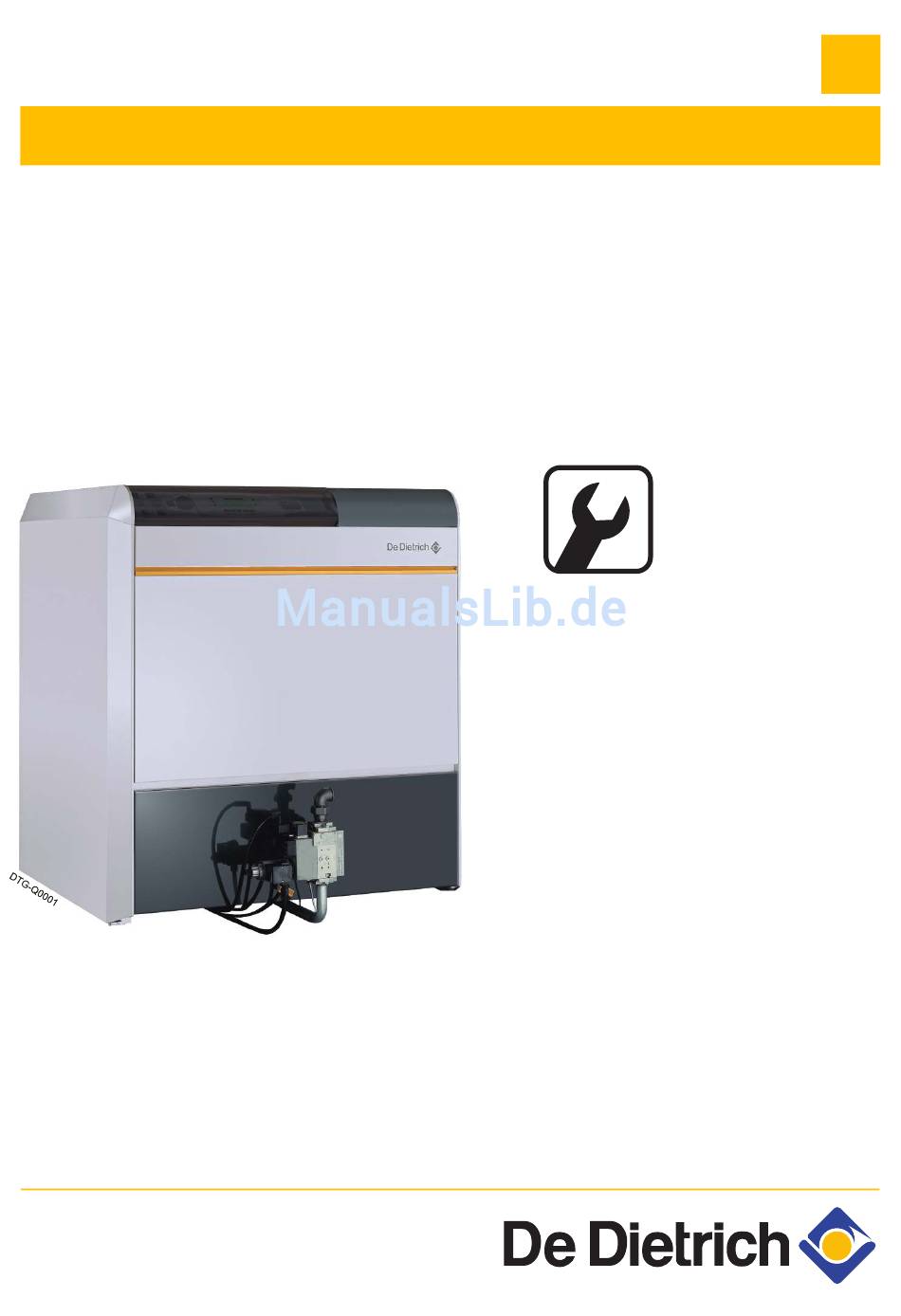

DE
Gas-Spezialheizkessel
DTG 330
Montageanleitung
300011860-001-02

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für DeDietrich DTG 330

Inhaltszusammenfassung für DeDietrich DTG 330

  • Seite 1 Gas-Spezialheizkessel DTG 330 Montageanleitung 300011860-001-02...

  • Seite 2: Inhaltsverzeichnis

    2.17 Montage der Verkleidung .................22 DTG 330...

  • Seite 3: Lieferumfang

    Eine Aufstellung der auf Wunsch lieferbaren Teile ist in der JD-TE oder JD-TE Plus für alle Modelle) geltenden Preisliste enthalten. - Maulschlüssel 8 - 10 - 13 - 19 - 1 Kreuzschraubendreher 1.1 DTG 330 S DTG 330-...S Montierte Kesselkörper Kesselkörper (Montage beginnen mit Schritt:: GD10 2.3)

  • Seite 4: Dtg 330 Eco.nox

    1.2 DTG 330 Eco.NOx DTG 330-...Eco.NOx Montierte Kesselkörper Kesselkörper (Montage beginnen mit Schritt:: GD10 2.3) Gasstrasse - 20/25 mbar GK10 GK12 - 300 mbar GK13 GK14 GK15 GK16 GK17 GK18 GK19 GK20 GK21 Strömungssicherung GD32 GD33 GD34 GD35 GD36 GD37...

  • Seite 5: Montage Des Gerätes

    2 Montage des Gerätes 2.1 Auspacken - Gasleitungs-Kolli. 04/11/2013 - 300011860-001-02 DTG 330...

  • Seite 6: Montage Des Kesselkörpers

    Zubehörkolli auf dem Unterbau (links oder rechts (1)) mit 2 HM 6x25-Schrauben fixieren. (1) Auf welcher Seite die Befestigung erfolgt, hängt von den Platzverhältnissen im Heizungsraum und der Montagerichtung ab. Erstes Glied einsetzen und an den Befestigungswinkeln fixieren. DTG 330 04/11/2013 - 300011860-001-02...
  • Seite 7 Montagewerkzeug ansetzen. Nach und nach festziehen; dabei darauf achten, dass die obere und untere Verbindung gleichzeitig und gleichmäßig festgezogen werden. Die verbleibenden Glieder (einzeln) auf dieselbe Weise einsetzen Nicht mehr als 4 Glieder auf einmal einsetzen. 04/11/2013 - 300011860-001-02 DTG 330...

  • Seite 8: Nur Montiert Gelieferter Kessekörper

    Montagestangen mit M10N Unterlegscheiben und H10-Muttern anbringen. Montagewerkzeug demontieren. Vorderen Mittelfuß entfernen. 2.3 Nur montiert gelieferter Kessekörper DTG 330 04/11/2013 - 300011860-001-02...

  • Seite 9: Montage Der Vor- Und Rücklaufrohre

    - Wenn Vor- und Rücklauf sich links befinden: die Tauchhülse in die Öffnung des Vorlaufrohrs und den Stopfen 1/2" in den Gewindeflansch einsetzen. - Wenn Vor- und Rücklauf sich rechts befinden: die Tauchhülse in die Öffnung des Gewindeflansches und den Stopfen 1/2" in das Vorlaufrohr einsetzen. 04/11/2013 - 300011860-001-02 DTG 330...

  • Seite 10: Hydraulischer Drucktest (Kolli Für Nicht Montierten Kesselkörper)

    Wanne in den Feuerraum schieben und darauf achten, dass sie b. Feuerraum auf dem unteren Rand der Seitenwände des Feuerraums zu liegen kommt. Feuerraum wieder einsetzen. Brennerauszug wieder einsetzen und am Feuerraum Feuerraum vorne und hinten am Unterbau befestigen (hinten anbringen. beginnen). DTG 330 04/11/2013 - 300011860-001-02...

  • Seite 11: Montage Der Strömungssicherung

    Silikondichtschnur anbringen (nur auf der Vorderseite des Heizkessels). Muttern und Unterlegscheiben abmontieren. Aussteifung anbringen. Die Muttern werden erst nach Schritt 12 festgezogen, d.h. nach der Montage und Anpassung der Seitenplatten. Die Strömungssicherung auf dem Kesselkörper platzieren und festschrauben. 04/11/2013 - 300011860-001-02 DTG 330...

  • Seite 12: Anbringen Der Isolierung

    Mit 3 Blechschraube befestigen. Das Typenschild wie angegeben aufkleben. Vorderen Halter fixieren. 2.8 Anbringen der Isolierung - Hintere Isolierplatte zwischen Kesselkörper und Abgassammler schieben. - Unterseite der Platte in die Halteführung schieben. Schwarze Seite der Isolierung nach außen. DTG 330 04/11/2013 - 300011860-001-02...
  • Seite 13 Rechte Isolierplatte einsetzen: Unterseite in das innere des und Feuerraum schieben. Unterbaus schieben. Oberseite unter Vorlauf schieben. Untere vordere Isolierplatte auf Befestigungswinkel der Feuerstätte setzen. Isolierplatte unter Haltewinkel schieben. Platte mit Haken und Riemen fixieren. 04/11/2013 - 300011860-001-02 DTG 330...
  • Seite 14 Obere vordere Isolierplatte einsetzen: Zwischen Abgasssammler und vorderen Halter schieben. Platte mit Haken befestigen. Die obere Isolierplatte auf die Strömungssicherung setzen. DTG 330 04/11/2013 - 300011860-001-02...

  • Seite 15: Montage Der Rechten Seitenplatte

    2.9 Montage der rechten Seitenplatte Rechte Seitenplatte aufsetzen. 2 längliche Aussparungen in die Aufnahmen des Sockels einsetzen und nach hinten schieben. Platte auf dem vorderen Halter befestigen. Platte auf Aussteifung befestigen. Mit Blechschraube und Unterlegscheibe befestigen. 04/11/2013 - 300011860-001-02 DTG 330...

  • Seite 16: Montage Des Ergänzungsteils

    2.10Montage des Ergänzungsteils 2.11Montage des Schaltfeldes DTG 330 04/11/2013 - 300011860-001-02...

  • Seite 17: Montage Der Fühler

    Fühlers durch die Öffnung führen Die nicht isolierten Teile der Kapillaren müssen sich außerhalb des Schaltfelds befinden. Fühler in die Tauchhülse einsetzen. Kontaktfeder (für Schaltfeld Fühler Detail Tauchhülse) DIEMATIC-m3 nein nein Haltefedern einsetzen. Elektroanschluss gemäß Anleitung Schaltfeldes ausführen. 04/11/2013 - 300011860-001-02 DTG 330...

  • Seite 18: Montage Des Abgasaustrittswächters

    3. Das Kabel an der Seite des 230-V-Anschlusses bis zum Schaltfeld führen. Das Kabel mit den Kabelschellen, Kabelklemmen und Clips befestigen. 4. Den Brückenstecker vom Kabelbaum ziehen. 5. Steckverbinder A an Steckverbinder B anschließen. DTG 330 04/11/2013 - 300011860-001-02...

  • Seite 19: Montage Des 160-Va-Trenntransformators

    Trafo-Kabelsatz durch die vorgesehene Öffnung im vorderen Halter führen und anschließend die im Kit enthaltene Kabeldurchführung einsetzen. Den Kabelsatz an einer Zugentlastung des Schaltfeldes befestigen. Den Brückenstecker vom Kabelbaum ziehen. 6-poligen Stecker aus dem Kit anschließen. 04/11/2013 - 300011860-001-02 DTG 330...

  • Seite 20: Montage Der Linken Seitenplatte

    2 längliche Aussparungen in die Aufnahmen des Sockels einsetzen und nach hinten schieben. Platte auf dem vorderen Halter befestigen. Platte auf Aussteifung befestigen. Befestigungsmuttern der Aussteifung anziehen. Das Schaltfeld wieder schließen. 4 Schrauben festziehen. Die Schutzabdeckung wieder anbringen. DTG 330 04/11/2013 - 300011860-001-02...

  • Seite 21: Anschluss Der Gasleitung Und Elektrische Anschlüsse

    - Kabel des Gasdruckwächters sowie des Gasarmaturkreises abrollen. - Kabel sauber zusammenfassen und mithilfe von Kabelklemmen fixieren. Den Überstand zwischen die linke Seitenplatte und die Isolierung schieben, um jeglichen Kontakt mit heißen Teilen zu vermeiden (Feuerraumplatte usw.). 04/11/2013 - 300011860-001-02 DTG 330...

  • Seite 22: Montage Der Verkleidung

    Untere Hinterplatte in die Aufnahme auf der hinteren Querleiste einführen und fixieren Die 3 Teile der oberen Hinterplatte montieren. Platte in die 2 Aufnahmen einsetzen und befestigen. Nur bei DTG 330 S: Die hintere Schutzplatte anbringen. DTG 330 04/11/2013 - 300011860-001-02...
  • Seite 23 Untere Vorderplatte einsetzen. Brennerkabel in den Kabelkanal einführen. Fuß einklappen. Restliche Kabel zwischen linker Seitenplatte und Kesselkörper platzieren, um Kontakt mit heißen Teilen wie dem Brennerauszug zu vermeiden. Vordere Zwischenplatte einsetzen. Abdeckhaube einsetzen und fixieren. 04/11/2013 - 300011860-001-02 DTG 330...
