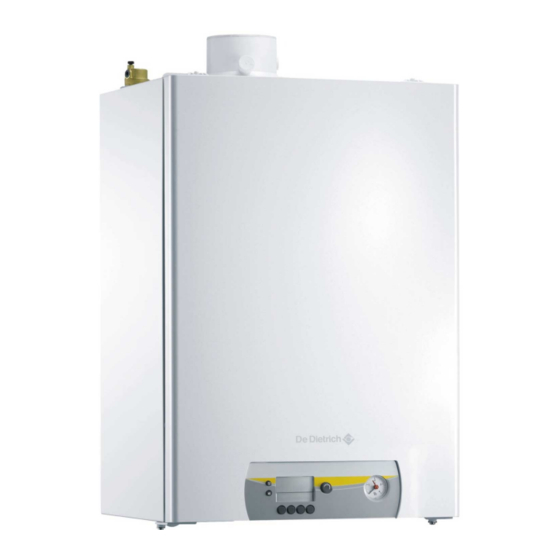

DeDietrich MCR 24/28 BIC Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. DeDietrich Anleitungen
  4. Heizkessel
  5. MCR 24/28 BIC
  6. Bedienungsanleitung

DeDietrich MCR 24/28 BIC Bedienungsanleitung

Gas-brennwert-wandheizkessel
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

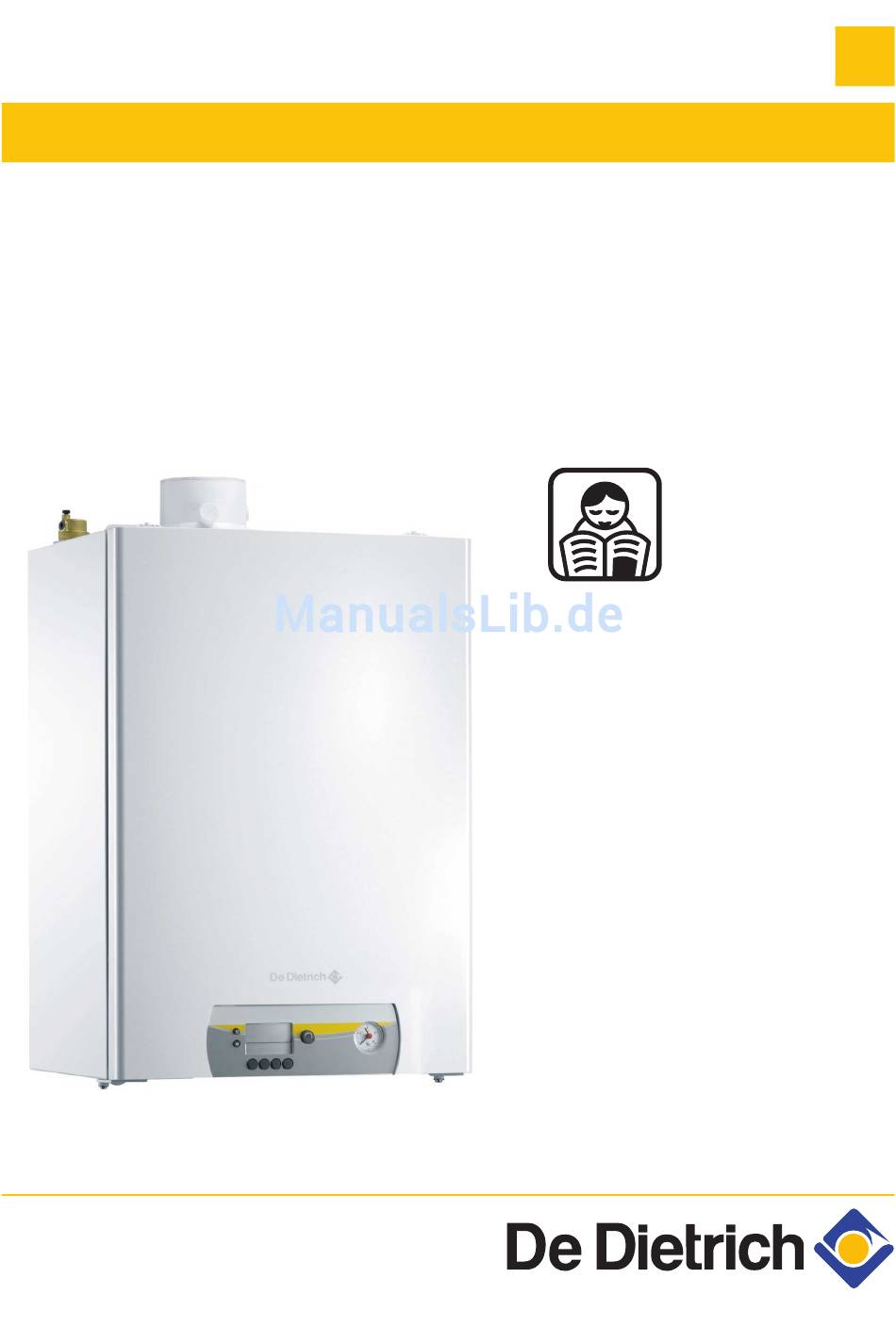

Vivadens
Gas-Brennwert-Wandheizkessel
MCR 24/28 BIC
300019188-001-01
Bedienungs-
Anleitung
Luxemburg
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für DeDietrich MCR 24/28 BIC

Inhaltszusammenfassung für DeDietrich MCR 24/28 BIC

  • Seite 1 Luxemburg Vivadens Gas-Brennwert-Wandheizkessel MCR 24/28 BIC Bedienungs- Anleitung 300019188-001-01...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Einleitung ....................4 Benutzte Symbole ..........4 Abkürzungen ............4 Allgemeine Angaben ..........4 1.3.1 Pflichten des Herstellers .........4 1.3.2 Pflichten des Installateurs ........5 1.3.3 Pflichten des Benutzers ..........5 Zulassungen ............6 1.4.1 Zertifizierungen ............6 Sicherheitsvorschriften und Empfehlungen ..........7 Sicherheitshinweise ..........7 Empfehlungen ............8 Beschreibung .....................9 Allgemeine Beschreibung ........9 Schaltfeld ...............9 Bedienung des Gerätes ................11...
  • Seite 3 Inhaltsverzeichnis Anzeige der gemessenen Werte ......18 Überprüfung und Wartung ..............19 Allgemeine Hinweise ..........19 Regelmäßige Überprüfungen ......19 Befüllung der Anlage ..........20 Entlüftung der Heizung ........21 Bei Störungen ...................24 Fehlercodes ............24 6.1.1 e01 - e02 - e07 - e09 ......24 6.1.2 e04 ..............24 6.1.3 Weitere Fehlercodes ..........25 6.1.4...
  • Seite 4 170513 - 300019188-001-01...

  • Seite 5: Einleitung

    MCR 24/28 BIC 1. Einleitung Einleitung Benutzte Symbole In dieser Anleitung werden verschiedene Gefahrenstufen verwendet, um die Aufmerksamkeit auf besondere Hinweise zu lenken. Wir möchten damit die Sicherheit des Benutzers garantieren, helfen jedes Problem zu vermeiden und die korrekte Funktion des Gerätes sicherstellen.

  • Seite 6: Pflichten Des Installateurs

    1. Einleitung MCR 24/28 BIC Technische Änderungen vorbehalten. Wir können in folgenden Fällen als Hersteller nicht haftbar gemacht werden: 4 Nichteinhalten der Gebrauchsanweisungen für das Gerät. 4 Keine oder unzureichende Wartung des Gerätes. 4 Nichteinhalten der Installationsanweisungen für das Gerät.

  • Seite 7: Zulassungen

    MCR 24/28 BIC 1. Einleitung Zulassungen 1.4.1. Zertifizierungen EG-Produkt-ID-Nummer PIN 0063BQ3009 < 60 mg / kWh 170513 - 300019188-001-01...

  • Seite 8: Sicherheitsvorschriften Und Empfehlungen

    2. Sicherheitsvorschriften und Empfehlungen MCR 24/28 BIC Sicherheitsvorschriften und Empfehlungen Sicherheitshinweise GEFAHR Bei Gasgeruch: Keine offene Flamme verwenden, nicht rauchen, keine elektrischen Kontakte oder Schalter betätigen (Klingel, Licht, Motor, Lift usw.). Gasversorgung unterbrechen. Fenster öffnen. Örtlichkeiten räumen. Installateur benachrichtigen. GEFAHR Bei Abgasgeruch: Gerät ausschalten.

  • Seite 9: Empfehlungen

    MCR 24/28 BIC 2. Sicherheitsvorschriften und Empfehlungen Empfehlungen WARNUNG Das Gerät und die Anlage dürfen ausschließlich nur von qualifiziertem Fachpersonal gewartet werden. 4 Regelmäßig den Wasserdruck der Installation überprüfen (Mindestdruck 0,8 bar, empfohlener Druck zwischen 1,5 und 2,0 bar). 4 Der Zugang zum Gerät muss stets möglich sein.

  • Seite 10: Beschreibung

    3. Beschreibung MCR 24/28 BIC Beschreibung Allgemeine Beschreibung Gas-Brennwert-Wandheizkessel 4 Heizung und Warmwassererwärmung mit integriertem Speicher. 4 Heizung mit hohem Wirkungsgrad. 4 Geringe Schadstoffemissionen. 4 Vereinfachte Installation und Anschlüsse durch mitgelieferten Montagerahmen. 4 Abgasableitung durch einen Anschluss mit Luft-/Abgasführung, Doppelrohr oder 3CE.
  • Seite 11 MCR 24/28 BIC 3. Beschreibung Wenn eine beliebige Taste gedrückt wird, zeigt die Anzeige den aktuellen Zustand des Heizkessels und den aktuellen Steuercode an. Im Fall eines Fehlers wird der entsprechende Code permanent angezeigt. 170513 - 300019188-001-01...

  • Seite 12: Bedienung Des Gerätes

    4. Bedienung des Gerätes MCR 24/28 BIC Bedienung des Gerätes Heizkessel ein- und ausschalten 4.1.1. Den Heizkessel einschalten 1. Den Wasserdruck in der Anlage überprüfen. 2. Gasabsperrhahn öffnen. T000164-B 3. Den Ein/Aus-Schalter des Heizkessels betätigen. 4. Der Einschaltzyklus beginnt. Er dauert 2 Minuten und kann nicht unterbrochen werden.

  • Seite 13: Heizkessel Ausschalten

    MCR 24/28 BIC 4. Bedienung des Gerätes 4.1.2. Heizkessel ausschalten 1. Den Ein/Aus-Schalter des Heizkessels betätigen. 2. Heizkessel spannungsfrei schalten. 3. Gasgerätehahn schließen. T000179-A 170513 - 300019188-001-01...

  • Seite 14: Änderung Der Einstellungen

    4. Bedienung des Gerätes MCR 24/28 BIC Änderung der Einstellungen 4.2.1. Heizungstemperatur ändern Bei Vorhandensein eines Fühlers oder einer OpenTherm- Regelung wird die Temperatur des Heizungsvorlaufs automatisch angepasst. Im Sommer kann die Temperatur des Heizungsvorlaufs verringert werden, ohne den Komfort zu beeinträchtigen. Hierzu wie folgt vorgehen: 1.

  • Seite 15: Zentralheizung Ausschalten Oder Sommerbetrieb Aktivieren

    MCR 24/28 BIC 4. Bedienung des Gerätes 4.2.3. Zentralheizung ausschalten oder Sommerbetrieb aktivieren 1. Die Taste D drücken. Das Symbol D und die aktuelle Temperatur werden angezeigt. 2. Mehrmals die Taste [-] drücken, bis der Wert 0ff angezeigt wird. 3. Zum Bestätigen des neuen Werts die Taste S drücken.

  • Seite 16: Warmwassertemperatur Ändern

    4. Bedienung des Gerätes MCR 24/28 BIC 4.2.4. Warmwassertemperatur ändern 1. Die Taste N drücken. Das Symbol N und die aktuelle Temperatur werden angezeigt. 2. Mit den Tasten [+] und [-] den Parameterwert ändern. 3. Zum Bestätigen des neuen Werts die Taste S drücken.

  • Seite 17: Warmwasserbereitung Ausschalten

    MCR 24/28 BIC 4. Bedienung des Gerätes 4.2.5. Warmwasserbereitung ausschalten 1. Die Taste N drücken. Das Symbol N und die aktuelle Temperatur werden angezeigt. 2. Mehrmals die Taste [-] drücken, bis der Wert 0ff angezeigt wird. 3. Zum Bestätigen des neuen Werts die Taste S drücken.

  • Seite 18: Längere Abwesenheit

    4. Bedienung des Gerätes MCR 24/28 BIC Um diese Parameter zu verändern, wie folgt vorgehen: 1. Mehrmals die Taste f drücken, bis das Symbol W in der Menüleiste zu blinken beginnt. 2. Taste S drücken, um das Benutzer-Menü zu öffnen.

  • Seite 19: Anzeige Der Gemessenen Werte

    MCR 24/28 BIC 4. Bedienung des Gerätes Wenn die Temperatur des Heizkessels zu sehr absinkt, wird die integrierte Schutzvorrichtung ausgelöst: 4 Wenn die Wassertemperatur geringer als 7 °C ist, wird die Umwälzpumpe aktiviert. 4 Wenn die Wassertemperatur geringer als 3 °C ist, wird der Heizkessel eingeschaltet.

  • Seite 20: Überprüfung Und Wartung

    5. Überprüfung und Wartung MCR 24/28 BIC Überprüfung und Wartung Allgemeine Hinweise ACHTUNG Eine jährliche Inspektion ist vorgeschrieben. Es wird empfohlen, einen Wartungsvertrag abzuschließen. Die Wartungsarbeiten sind durch qualifiziertes Fachpersonal auszuführen. Es dürfen nur Originalersatzteile verwendet werden. Sicherstellen, dass die Kanäle und Schornsteine korrekt angeschlossen, in einem guten Zustand und nicht verstopft sind.

  • Seite 21: Befüllung Der Anlage

    MCR 24/28 BIC 5. Überprüfung und Wartung 4 Die Außenflächen des Heizkessels mit einem feuchten Tuch und einem milden Reinigungsmittel reinigen. ACHTUNG Der Kessel darf von innen nur durch Fachpersonal gereinigt werden. Befüllung der Anlage Der Wasserdruck im Heizkessel muss zwischen 1,5 und 2 bar betragen.

  • Seite 22: Entlüftung Der Heizung

    5. Überprüfung und Wartung MCR 24/28 BIC 4. Vor dem Befüllen der Zentralheizung abwarten, bis die Temperatur unter 40 °C fällt und die Heizkörper sich kalt anfühlen. T000185-A 5. Hähne des Systemtrenners öffnen. T000136-A 6. Den Systemtrenner schließen, wenn das Manometer einen Druck 2 bar von 2 bar anzeigt.
  • Seite 23 MCR 24/28 BIC 5. Überprüfung und Wartung 2. Den Raumthermostat auf die höchstmögliche Temperatur einstellen. T000183-A 3. Abwarten, bis die Heizkörper warm sind. T000184-A 4. Heizung ausschalten. T000155-A 5. Ca. 10 Minuten abwarten, bis die Heizkörper abgekühlt sind. T000185-A 6. Heizkörper entlüften. Mit den unteren Stockwerken beginnen.
  • Seite 24 5. Überprüfung und Wartung MCR 24/28 BIC 7. Den Entlüftungsanschluss mit dem mitgelieferten Entlüftungsschlüssel öffnen und dabei einen Lappen gegen den Anschluss drücken. T000217-A 8. Warten, bis Wasser aus dem Entlüftungsventil austritt, und danach den Entlüftungsanschluss schließen. ACHTUNG Das Wasser kann noch heiß sein.

  • Seite 25: Bei Störungen

    MCR 24/28 BIC 6. Bei Störungen Bei Störungen Fehlercodes 6.1.1. e01 - e02 - e07 - e09 T004115-A Wenn einer der nebenstehenden Fehlercodes angezeigt wird, den Hydraulikdruck überprüfen: Fall 1: Druck größer als oder gleich 1 bar 4 Taste RESET drücken, um das Gerät neu zu initialisieren. Einige Momente warten.

  • Seite 26: Weitere Fehlercodes

    6. Bei Störungen MCR 24/28 BIC 6.1.3. Weitere Fehlercodes Wenn ein anderer Fehlercode erscheint, Installateur benachrichtigen. 6.1.4. Vor Kontaktaufnahme mit dem Installateur Vor Kontaktaufnahme mit dem Installateur Folgende Informationen vom Typenschild des Gerätes abschreiben: 4 Eingesetzte Gasart 4 Heizkesseltyp 4 Herstellungsdatum 4 Seriennummer des Gerätes...
  • Seite 27 MCR 24/28 BIC 6. Bei Störungen Problem Vermutliche Ursachen Abhilfe Heizungs-Temperatursollwert zu Wert des Parameters p1 erhöhen oder, wenn ein gering. Raumthermostat angeschlossen ist, dessen Temperatur erhöhen. ¼Siehe Kapitel: "Heizungstemperatur ändern", Seite 13. Heizbetrieb aktivieren. ¼Siehe Kapitel: "Zentralheizung ausschalten Heizbetrieb deaktiviert.

  • Seite 28: Technische Daten

    7. Technische Daten MCR 24/28 BIC Technische Daten Technische Daten MCR BIC Heizkessel Heizmodus Nennleistung 40/30 (min./max.) 6.3 /25.3 Nennleistung 80/60 (min./max.) 5.5 / 23.6 Nennwärmebelastung Minimale Wärmebelastung Warmwassermodus Nennleistung 27.4 Nennwärmebelastung Minimale Wärmebelastung Gasdurchflussmenge bei Nennleistung (15 °C -...
  • Seite 29 MCR 24/28 BIC 7. Technische Daten MCR BIC Minimaler Betriebsdruck für 11 l/min Wasserspeicher Liter Verbrennungsprodukte-Kreislauf Anschlussdurchmesser 60/100 Abgasmassenstrom (min./max.) kg/h 10/47 Abgastemperatur 80/60 °C Verfügbarer Druck am Abgasstutzen Kondenswasser pH-Wert 50/30 1 - 7 Elektrische Eigenschaften Elektroanschluss (50 Hz)

  • Seite 30: Energieeinsparungen

    8. Energieeinsparungen MCR 24/28 BIC Energieeinsparungen Energieeinsparungen Dieses Kapitel enthält: 4 Empfehlungen zum Energiesparen 4 Empfehlungen zur Einstellung des Raumthermostaten 8.1.1. Empfehlungen zum Energiesparen 4 Den Raum, in dem der Heizkessel installiert ist, gut belüften. Belüftungsöffnungen nicht verstopfen. Hinter den Heizkörpern Reflektorplatten platzieren, um Wärmeverluste zu vermeiden.
  • Seite 31 MCR 24/28 BIC 8. Energieeinsparungen 4 Bei Verwendung eines Thermostats des Typs ON/OFF, die Wassertemperatur (p1) im Sommer verringern (z. B. 60 im Sommer und 80 im Winter). 4 Bei der Einstellung eines Thermostaten mit Zeitprogramm Abwesenheiten und Urlaubstage bedenken.

  • Seite 32: Garantie

    9. Garantie MCR 24/28 BIC Garantie Allgemeine Angaben Wir gratulieren Ihnen zum Kauf Ihres neuen Gerätes und danken Ihnen für Ihr Vertrauen. Wir weisen Sie darauf hin, dass die ursprünglichen Eigenschaften Ihres Gerätes bei regelmäßiger Kontrolle und Wartung besser gewährleistet werden können.
  • Seite 33 MCR 24/28 BIC 9. Garantie Das Demontieren von Baugruppen wie Motoren, Pumpen, Magnetventile usw. führt zum Erlöschen der Garantie. Die von der Europäischen Richtlinie 99/44/EWG aufgestellten Rechte, übertragen durch die Gesetzesverordnung Nr. 24 vom 2. Februar 2002, veröffentlicht im J.O Nr. 57 vom 8. März 2002, bleiben gültig.
  • Seite 36 Бизнес-центр «Чайка Плаза», +49 (0)25 72 / 9161-102 офис 309 info@remeha.de +7 (495) 221-31-51 DE DIETRICH THERMIQUE Iberia S.L.U. DE DIETRICH SERVICE www.dedietrich-calefaccion.es www.dedietrich-heiztechnik.com Freecall 0800 / 201608 Av. Princep d’Astúries 43-45 08012 BARCELONA +34 932 920 520 +34 932 184 709 DUEDI S.r.l.
