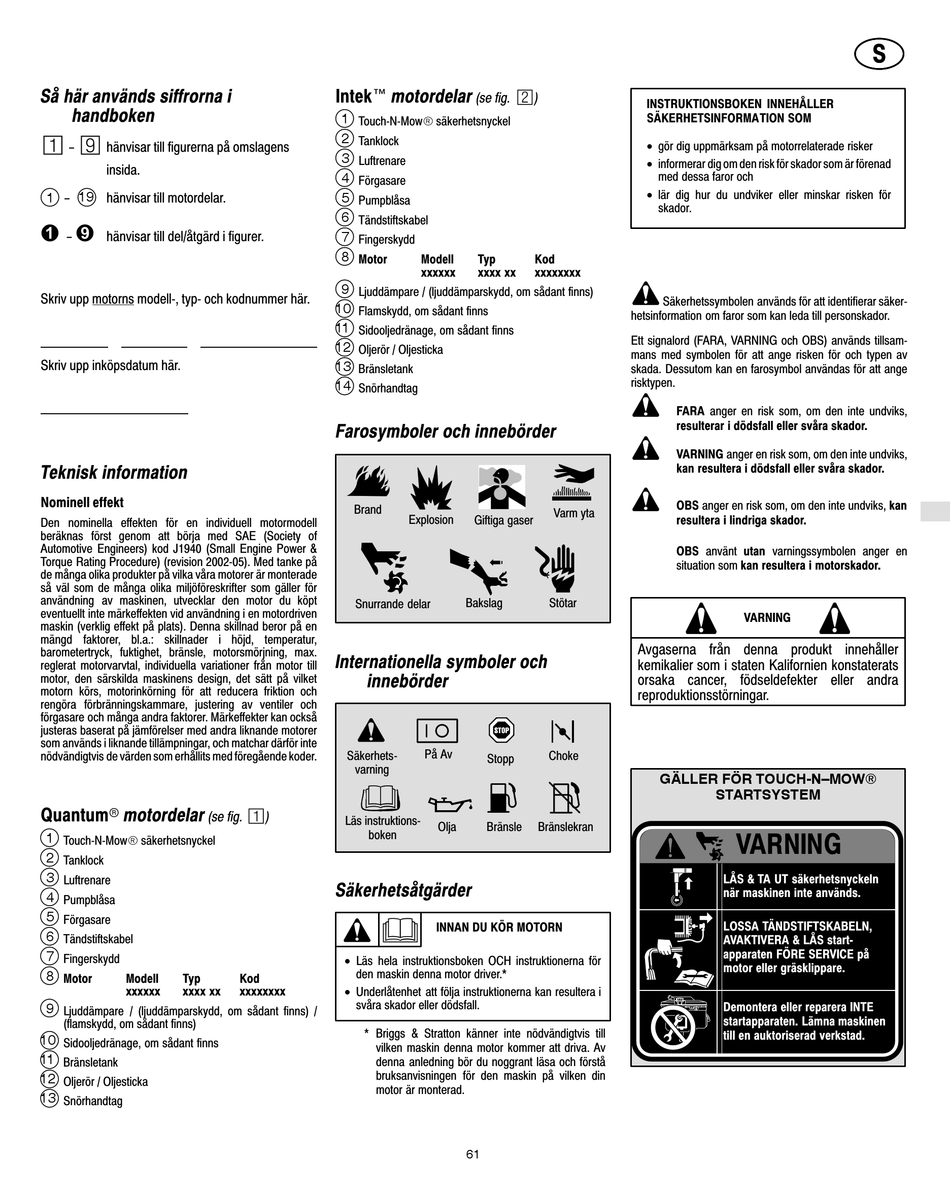

Så här används siffrorna i
handboken


- hänvisar till figurerna på omslagens
insida.
19
1 - hänvisar till motordelar.
Ê Ò
- hänvisar till del/åtgärd i figurer.
Skriv upp motorns modell , typ och kodnummer här.
Skriv upp inköpsdatum här.
Teknisk information
Nominell effekt
Den nominella effekten för en individuell motormodell
beräknas först genom att börja med SAE (Society of
Automotive Engineers) kod J1940 (Small Engine Power &
Torque Rating Procedure) (revision 2002 05). Med tanke på
de många olika produkter på vilka våra motorer är monterade
så väl som de många olika miljöföreskrifter som gäller för
användning av maskinen, utvecklar den motor du köpt
eventuellt inte märkeffekten vid användning i en motordriven
maskin (verklig effekt på plats). Denna skillnad beror på en
mängd faktorer, bl.a.: skillnader i höjd, temperatur,
barometertryck, fuktighet, bränsle, motorsmörjning, max.
reglerat motorvarvtal, individuella variationer från motor till
motor, den särskilda maskinens design, det sätt på vilket
motorn körs, motorinkörning för att reducera friktion och
rengöra förbränningskammare, justering av ventiler och
förgasare och många andra faktorer. Märkeffekter kan också
justeras baserat på jämförelser med andra liknande motorer
som används i liknande tillämpningar, och matchar därför inte
nödvändigtvis de värden som erhållits med föregående koder.
Quantumr motordelar
(se fig.
1
Touch N Mow® säkerhetsnyckel
2
Tanklock
3
Luftrenare
4
Pumpblåsa
5
Förgasare
6
Tändstiftskabel
7
Fingerskydd
8
Motor Modell Typ
xxxxxx xxxx xx
9
Ljuddämpare / (ljuddämparskydd, om sådant finns) /
(flamskydd, om sådant finns)
10
Sidooljedränage, om sådant finns
11
Bränsletank
12
Oljerör / Oljesticka
13
Snörhandtag
IntekE motordelar
1
Touch N Mow® säkerhetsnyckel
2
Tanklock
3
Luftrenare
4
Förgasare
5
Pumpblåsa
6
Tändstiftskabel
7
Fingerskydd
8
Motor
9
Ljuddämpare / (ljuddämparskydd, om sådant finns)
10
Flamskydd, om sådant finns
11
Sidooljedränage, om sådant finns
12
Oljerör / Oljesticka
13
Bränsletank
14
Snörhandtag
Farosymboler och innebörder
Brand
Explosion
Snurrande delar
Internationella symboler och
innebörder
Säkerhets
varning


)
Läs instruktions
boken
Säkerhetsåtgärder
• Läs hela instruktionsboken OCH instruktionerna för
den maskin denna motor driver.*
Kod
• Underlåtenhet att följa instruktionerna kan resultera i
xxxxxxxx
svåra skador eller dödsfall.
* Briggs & Stratton känner inte nödvändigtvis till
vilken maskin denna motor kommer att driva. Av
denna anledning bör du noggrant läsa och förstå
bruksanvisningen för den maskin på vilken din
motor är monterad.

(se fig. )
Modell Typ Kod
xxxxxx xxxx xx xxxxxxxx
Varm yta
Giftiga gaser
Stötar
Bakslag
På Av
Choke
Stopp
Olja Bränsle Bränslekran
INNAN DU KÖR MOTORN
61
INSTRUKTIONSBOKEN INNEHÅLLER
SÄKERHETSINFORMATION SOM
• gör dig uppmärksam på motorrelaterade risker
• informerar dig om den risk för skador som är förenad
med dessa faror och
• lär dig hur du undviker eller minskar risken för
skador.
Säkerhetssymbolen används för att identifierar säker
hetsinformation om faror som kan leda till personskador.
Ett signalord (FARA, VARNING och OBS) används tillsam
mans med symbolen för att ange risken för och typen av
skada. Dessutom kan en farosymbol användas för att ange
risktypen.
FARA anger en risk som, om den inte undviks,
resulterar i dödsfall eller svåra skador.
VARNING anger en risk som, om den inte undviks,
kan resultera i dödsfall eller svåra skador.
OBS anger en risk som, om den inte undviks, kan
resultera i lindriga skador.
OBS använt utan varningssymbolen anger en
situation som kan resultera i motorskador.
VARNING
Avgaserna från denna produkt innehåller
kemikalier som i staten Kalifornien konstaterats
orsaka cancer, födseldefekter eller andra
reproduktionsstörningar.
GÄLLER FÖR TOUCH-N–MOW)
STARTSYSTEM
VARNING
LÅS & TA UT säkerhetsnyckeln
när maskinen inte används.
LOSSA TÄNDSTIFTSKABELN,
AVAKTIVERA & LÅS start
apparaten FÖRE SERVICE på
motor eller gräsklippare.
Demontera eller reparera INTE
startapparaten. Lämna maskinen
till en auktoriserad verkstad.
