BEDIENUNGSANLEITUNG
RM 900
RM 970

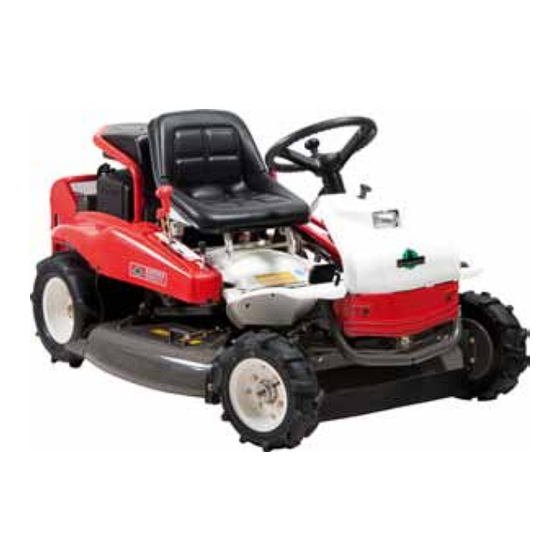

Aufsitzgestrüppmäher – RM 900 und RM 970

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Briggs & Stratton 90000

Inhaltszusammenfassung für Briggs & Stratton 90000

  • Seite 1 BEDIENUNGSANLEITUNG RM 900 RM 970 Aufsitzgestrüppmäher – RM 900 und RM 970...

  • Seite 2: Seriennummern

    Seriennummern Um das Gerät leichter Identifizieren zu können notieren sie sich bitte die Seriennummern. Gerät: Seriennummer: Motor: Modell: Typ: Code: Position der Seriennummern Die Seriennummer der Maschine befindet sich beim Modell RM 900 und RM 970 links neben dem Sitz auf dem Sitzträger Die Seriennummer des Motors befindet sich Die Seriennummer des Motors befindet sich beim beim Modell RM 900 links hinten am Motorge-...

  • Seite 3: Inhaltsverzeichnis

    Bedienelemente Sehr geehrter Kunde, Sie haben sich für einen HERKULES Aufsitzgestrüppmäher – RM 900 und RM 970 entschieden. Wir möchten uns bei Ihnen für das entgegengebrachte Vertrauen bedanken. Damit Sie lange Freude mit Ihrem Gerät haben, bitten wir Sie, die Bedienungsanleitung vor der Inbetriebnahme sorgfältig durchzulesen.

  • Seite 4: Checkliste Vor Übergabe

    Checkliste vor Übergabe Hinweise für den Fachhändler Die Montage und erste Inbetriebnahme wird durch den HERKULES Fachhandelspartner durchgeführt. Auch hierbei sind die Bedienungsanleitung sowie sämtliche Sicherheitsvorschriften zu beachten. Vor Übergabe der Maschine müssen die folgenden Punkte überprüft werden. Checkliste vor der Übergabe •...

  • Seite 5: Sicherheitsvorschriften

    Sicherheitsvorschriften Diese Bedienungsanleitung ist sorgfältig durchzulesen und sich mit deren Inhalt vertraut zu machen. Jugendliche unter 16 Jahren dürfen den Rasenmäher nicht bedienen. Kinder sind beim Betrieb des Rasenmähers fernzuhalten. Der Bediener haftet für Schäden Dritten gegenüber, die er mit dem Rasenmäher verursacht. Starten des Motors sowie Einschalten des Messers nur, wenn das Gerät auf ebener Unterlage steht und nicht angehoben wird.

  • Seite 6: Unterschiede Der Maschinen

    Unterschiede der Maschinen Tank Sitz Schnitthöheneinstellung Hinten Links Lenkrad Öltank Hydrostat Batterie Differentialsperre Zündschlüssel Geschwindigkeits- regelhebel Auswurfklappe Parkbremspedal Gashebel RM 900 Schnitthöheneinstellung Sitz Lenkrad Öltank Hydrostat Tank Differentialsperre Batterie Geschwindigkeits- regelhebel Zündschlüssel Parkbremspedal Auswurfklappe Gashebel Rechts Vorne RM 970...

  • Seite 7: Sicherheitsaufkleber Rm 900

    Sicherheitsaufkleber RM 900 Auf Ihrem HERKULES Aufsitzgestrüppmäher – RM 900 und RM 970 sind Warn- und Gefahrenhinweise durch Bildzeichen ersetzt. Bitte prägen Sie sich die Bedeutung der Bildzeichen ein, sie dienen Ihrer Sicherheit. Sind diese Bildzeichen beschädigt oder nicht mehr vorhanden, darf die Maschine nicht in Betrieb gesetzt wer- den.

  • Seite 8: Sicherheitsaufkleber Rm 970

    Sicherheitsaufkleber RM 970 Auf Ihrem HERKULES Aufsitzgestrüppmäher – RM 900 und RM 970 sind Warn- und Gefahrenhinweise durch Bildzeichen ersetzt. Bitte prägen Sie sich die Bedeutung der Bildzeichen ein, sie dienen Ihrer Sicherheit. Sind diese Bildzeichen beschädigt oder nicht mehr vorhanden, darf die Maschine nicht in Betrieb gesetzt wer- den.

  • Seite 9: Bedienelemente

    Bedienelemente RM 900 Chokehebel Gashebel Geschwindigkeits- Regelhebel Differentialsperre Bild 3 RM 970 Differentialsperre Geschwindigkeits- Regelhebel Geschindigkeits- Gashebel wählhebel Bild 3 Geschwindigkeitsregelhebel Der Geschwindigkeitswählhebel wird verwendet, um mit der Maschine vorwärts, rückwärts zu fahren und um die Maschine zu Stoppen. Wenn der Hebel nach hinten in Richtung „R“ geschoben wird, so fährt die Maschine rückwärts.

  • Seite 10: Schnitthöheneinstellung

    Geschwindigkeitswählhebel Mit diesem Hebel kann die Geschwindigkeit vorgewählt werden. (Bild 3 unten) Ist die Langsame Geschwindigkeit. Ist die schnelle Geschwindigkeit Um den Hebel zu bewegen drücken sie den Hebel runter und schieben sie ihn in die gewünschte Position und lassen ihn dort wieder los. Die ideale Position um Rasen zu mähen ist die langsame Geschwindigkeit. Die Positi- on „0“...

  • Seite 11: Messer Einschalthebel

    Warnung Wenn die Schnitthöhe in der untersten Position ist, benötigen sie mehr Kraft beim Mähen. Das Risiko, das die Ma- schine beim Aufmähen beschädigt wird steigt. Messer Einschalthebel Mit dem Hebel (Bild 5, 2)wird das Messer ein- geschaltet. Wenn der Hebel nach vorne gedrückt wird, spannen sie den Keilriemen und das Messer fängt an zu laufen.

  • Seite 12: Sitzeinstellung

    Sitzeinstellung Lösen sie die Schrauben (Bild 7) schieben sie den Sitz in die ge- wünschte Position. Ziehen sie die Schrauben wieder an, das richtig Drehmoment entnehmen sie dem Kapitel Drehmomente in dieser Anleitung. Seitenschutz Der Seitenschutz muss immer montiert sein und muss sich in gu- tem Zustand befinden. Bild 7 Gefahr Wenn der Seitenschutz beschädigt und oder entfernt ist besteht die Gefahr, das Teile aus dem Mäher geschleudert werden.
  • Seite 13 Kraftstoffhahn Die Maschine ist mit einem Kraftstoffhahn ausgerüstet. Wenn der Hebel sich in horizontaler Position befindet, so ist der Kraftstoffhahn geschlossen. Wenn er in vertikaler Position ist so ist der Kraftstoffhahn geöffnet. Getriebefreischalthebel Der Spannhebel kann entspannt werden wenn die Maschine ohne Motor geschoben werden muss. Der Hebel befindet sich auf der linken hinteren Seite der Maschine (Bild 9,1). Ziehen sie den Hebel auf die andere Seite der Schraube (Bild 9, 2) um die Maschi- ne zu schieben.

  • Seite 14: Bedienung

    Bedienung Achtung Prüfen sie das Drehmoment der Schrauben und Muttern siehe Kapitel Drehmomente in dieser Anleitung Bei der Entwicklung der Maschine stand Ihre Sicherheit an erster Stelle. Nachlässigkeit bei der Verwendung kann diese Bemühungen jedoch nutzlos machen. Ihre Sicherheit kann nur gewährleistet werden, wenn Sie stets alle Sicherheitsvorschriften beachten und die Maschine regelmäßig laut diesem Handbuch gewartet wird.

  • Seite 15: Mit Der Maschine Anhalten

    Warnung Prüfen sie das sich niemand in dem zu mähenden Bereich speziell in dem gefährdeten Bereich aufhält. Siehe hierzu Bild 10. Stoppen sie die Maschine um- gehend, wenn etwas hartes getroffen wird. Lassen sie die Maschine abkühlen, beseitigen sie die Verun- reinigungen des Mähdecks. Prüfen sie die Maschine auf Beschädigungen oder fragen ihren Fachhändler, ob die Maschine beschädigt ist.

  • Seite 16: Wartung Die Durch Den Bediener Erfolgt

    Wartung die durch den Bediener erfolgt Gefahr Bevor sie mit der Wartung beginnen, stellen sie den Motor aus und entfernen den Zündkerzenstecker von der Zündkerze Wird der Herkules RM 900, RM 970 nicht wie im Folgenden beschrieben gewartet, können Schäden an der Ma- schine oder Verletzungen des Bedieners oder dritten Personen die Folge sein.

  • Seite 17: Sicherheitsaufkleber

    Entflammbares Material entfernen Entfernen sie entflammbares Material, besonders in der Nähe vom Auspuff und vom Motor Lenkung (Bild 15) Prüfen sie das Vertikale Spiel der Lenkung max. 1 mm. Prüfen sie das Lenkspiel das max. Spiel ist 40 mm. Reifen (Bild 16) Prüfen sie den Zustand der Reifen auf Beschädigungen- Prüfen sie den Reifendruck: 1,2 Bar vorn 1,4 Bar hinten Sicherheitsaufkleber Prüfen sie ob alle Sicherheitsaufkleber vorhanden sind und...

  • Seite 18: Messer Und Messerhalter

    Messer und Messerhalter Achtung Sie können sich an den Messern verletzen. Tragen sie immer Handschuhe, wenn sie an den Messern arbeiten Prüfen sie den Zustand der Messerklingen. Tau- schen sie beschädigte Messer sofort aus. Messerwechsel: 1. Lösen sie die Messerbefestigungsmuttern. Halten sie die untere Mutter mit einem Schlüssel fest und lösen die obere Mutter.

  • Seite 19: Luftfilter

    Bild 21 Bild 22 Luftfilter Entfernen sie den Luftfilter (Bild 22). Lösen sie die beiden Klammern „A“. Blasen sie den Luftfilter vorsichtig mit Pressluft von innen nach außen aus. Tauschen sie den Luftfilter aus, wenn er zu schmutzig ist. Wichtig Seien sie Vorsichtig beim Ausblasen mit Pressluft Halten sie Abstand, damit sie den Luftfilter nicht beschädigen Prüfen sie bei der Montage, ob Schmutz in den Motor gekommen ist und entfernen ihn ggf.

  • Seite 20: Kraftstofffilter

    Motor Siehe hierzu die mitgelieferte Bedienungsanleitung des Mororenherstellers Kraftstofffilter Siehe hierzu die mitgelieferte Bedienungsanleitung des Mororenherstellers Keilriemenspannung Wichtig Eine schlechte Keilriemenspannung führt zum Durchrutschen des Keilriemens und zum frühzeitigen Verschleiß des Keilriemens. Eine zu starke Spannung kann die Lager beschädigen. Prüfen sie den Zustand des Keilriemens Wenn Be- schädigungen vorhanden sind, ersetzen sie ihn.
  • Seite 21 Einstellung Geschwindigkeitsregelhebel Stellen sie den Hebel Bild (27, B) so ein, das die Maschinen Neutralstellung nicht fährt. Einstellung Differential Blockierhebel Stellen sie den Hebel Bild (28, A) so ein, das der Bowdenzug 1 bis 3 mm Spiel hat. Einstellung Sicherheitsschalter Stellen sie die Sicherheitsschalter so ein, das sie 3 bis 5 mm gedrückt werden. Bild 27 Bild 28...

  • Seite 22: Wartungsübersicht

    Wartungsübersicht ☐ Fragen sie ihren Fachhändler ◊ Prüfung durch den Bediener vor dem Starten des Motors ∆ Prüfung durch den Bediener Nach dem Starten des Motors Alle 300 Ersten 20 Alle 100 Stunden Teil zur Prüfung Prüfung Jede Nutzung Stunden Stunden oder Jähr- lich...

  • Seite 23: Störungen Und Lösungen

    Störungen und Lösungen Problem Ursache Lösung Kein Kraftstoff Auftanken Motor Startet nicht Batterie ist leer Batterie aufladen oder austauschen Sicherheitsschalter Außer Funktion Sicherheitsschalter Überprüfen Maschine fährt nicht Parkbremse arretiert Parkbremse lösen Geschwindigkeitsregelhebel Bewegen sie den Hebel in Maschine Hält nicht an nicht in Neutralstellung Neutralstellung Messereinschalthebel nicht betätigt...

  • Seite 24: Ce-Konformitätserklärung Rm 900

    CE-Konformitätserklärung RM 900 (Following EC2006/42 annex III and EC2000/14 annex II) I undersigned : OREC CO LTD 548-22 HIYOSHI HIROKAWA-MACHI YAME-GUN JAPON manufacturer S.A.T. sarl - Force 7 – ZA – 38110 ROCHETOIRIN France owner of the technical documents UKAS - 71 fenchurch street London EC3S 4BS UK notified body following the complete quality insurance sys- Certify that the self propelled grassland mower : 1.

  • Seite 25: Ce-Konformitätserklärung Rm 970

    CE-Konformitätserklärung RM 970 (Following EC2006/42 annex III and EC2000/14 annex II) I undersigned : OREC CO LTD 548-22 HIYOSHI HIROKAWA-MACHI YAME-GUN JAPON manufacturer S.A.T. sarl - Force 7 – ZA – 38110 ROCHETOIRIN France owner of the technical documents UKAS - 71 fenchurch street London EC3S 4BS UK notified body following the complete quality insurance sys- Certify that the self propelled grassland mower : 1.

  • Seite 26: Garantie

    Garantie Neben den jeweils gültigen gesetzlichen Gewährleistungsbestimmungen erhalten Sie auf Ihren Herkules RM 900 eine Garantie. Die Garantiebestimmungen entnehmen Sie bitte dem Beiliegenden Service-Checkheft, das alle wichtigen Hinweise zu den HERKULES Garantiebedingungen enthält. Ebenso können in das Service-Checkheft alle Inspektionen Eingetragen und somit dokumentiert werden.
