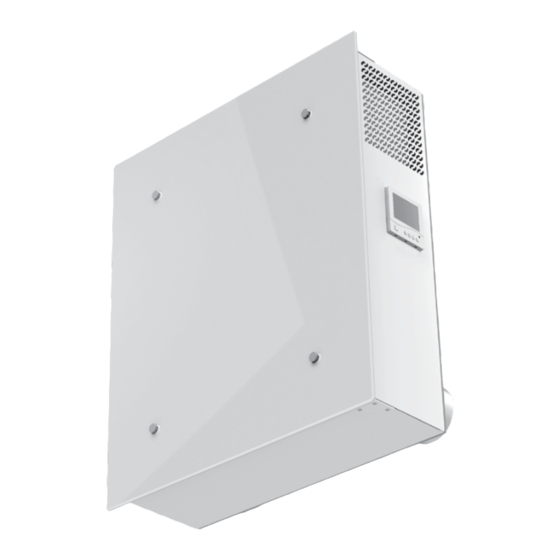

- Seite 1 LüftungsanLage freshbox 100 BETRIEBSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Die vorliegende Betriebsanleitung gilt als wichtigstes Dokument für den Betrieb und richtet sich an Fach- und Wartungskräfte sowie Betriebspersonal. Die Betriebsanleitung enthält Informationen zu Verwendungszweck, technischen Daten, Funktionsweise sowie Montage des Geräts Freshbox 100 und allen seinen Modifikationen. Fach- und Wartungskräfte sollten eine Ausbildung im Bereich Lüftung absolviert haben und müssen die Arbeiten in Übereinstimmung mit den geltenden lokalen Arbeitssicherheitsbestimmungen, Baunormen und Standards durchführen. - Seite 3 100 www.blaubergventilatoren.de • Unbefugte Veränderungen des Netzkabels sind nicht gestattet. • Das Netzkabel ist von Heizvorrichtungen • Das Netzkabel nicht verbiegen. oder anderen Wärmequellen fernzuhalten. • Das Netzkabel nicht beschädigen. Keine Gegenstände auf dem Netzkabel ablegen. • Das Gerät nicht außerhalb der angegebenen Temperaturbereiche •...
-
Seite 4: Verwendungszweck
100 www.blaubergventilatoren.de VERWENDUNGSZWECK DAS GERÄT DARF NICHT VON KINDERN, KÖRPERLICH ODER GEISTIG BEEINTRÄCHTIGTEN SOWIE UNQUALIFIZIERTEN PERSONEN BEDIENT WERDEN. ZU MONTAGE UND ANSCHLUSS DES GERÄTS SIND NUR FACHKRÄFTE NACH ENTSPRECHENDER EINWEISUNG ZUGELASSEN. DAS GERÄT MUSS SO ANGEBRACHT WERDEN, DASS KINDER KEINEN ZUGANG ZUM GERÄT HABEN. -
Seite 5: Technische Daten
100 www.blaubergventilatoren.de TECHNISCHE DATEN Die Lüftungsanlage ist in geschlossenen Räumen bei Temperaturen von +1 °C bis +40 °C und einer relativen Luftfeuchtigkeit von maximal 80 % einsetzbar. Die Taupunkttemperatur der beförderten Luft muss 2-3 °C unter der Temperatur der Gehäuseoberfläche liegen, damit sich kein Kondensat im Inneren des Gehäuses bilden kann. -
Seite 6: Bauart Und Funktionsweise
100 www.blaubergventilatoren.de 200 mm 590 mm 257 mm 400 mm BAUART UND FUNKTIONSWEISE Abluftgitter Zusätzlicher Abluft- Zuluftventilator stutzen zum Anschließen des Lüftungsrohres vom Feuchtigkeitsensor oder CO –Sensor Badezimmer (im Lieferumfang nicht erhaltlich) Verschlussstopfen Endschalter F8 Zuluftfilter G4 Abluftfilter Gegenstrom-Wärmetauscher... -
Seite 7: Montage Und Betriebsvorbereitung
100 www.blaubergventilatoren.de • Bei den Modellen Freshbox 100 ohne Zuluftvorheizung ist der Frostschutz des Wärmetauschers durch eine Absenkung der Lüftungsstufe gemäß den von den Sensoren gemessenen Ablufttemperaturen gewährleistet. Der Abluftventilator läuft mit maximaler Lüftungsstufe. • Die Temperaturdifferenz des Zu- und Abluftstroms beim Betrieb der Lüftungsanlage mit dem Wärmetauscher aus Polystyrol führt zur Kondensatbildung. -
Seite 8: Montage Der Lüftungsanlage
100 www.blaubergventilatoren.de Bohrschablone für die Befestigungslöcher ZUSÄTZLICHES LOCH! NUR AUF VERLANGEN DES KUNDEN BOHREN! ZUSÄTZLICHES LOCH! NUR AUF VERLANGEN DES KUNDEN BOHREN! Bohrung mit Ø 120 mm für ein Lüftungsrohr Bohrung mit Ø 120 mm für ein Lüftungsrohr mit Ø 100 mm. Den Spalt zwischen der Wand und mit Ø... -
Seite 9: Die Schablone Abnehmen Und Die Kernlöcher Für Die Lüftungsrohre Mit
100 www.blaubergventilatoren.de 2.1. Die Schablone abnehmen und die Kernlöcher für die Lüftungsrohre mit Ø 120 mm bohren. Montage Lüftungsanlage Zweitraumanschluss ein Loch für den Anschlussbogen und die Verlegung des Luftkanals in der Wand vorbereiten. Der Anschlussbogen und die Luftkanäle sind als Zubehörteile erhältlich. - Seite 10 100 www.blaubergventilatoren.de Einsetzen eines zusätzlichen Abluftstutzens: Entfernen Sie den Stopfen an der Rückseite des Gerätes. Hierzu Schrauben herausdrehen, Verschlussstopfen abnehmen und an dessen Stelle den Stutzen mit den Schrauben fixieren. 6. WARNUNG! Installieren Kondensatvorwärmer, bevor Sie die Anlage an der Wand befestigen (siehe Betriebsanleitung des Elektro-Heizgeregisters).
-
Seite 11: Netzanschluss
100 www.blaubergventilatoren.de NETZANSCHLUSS DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN. DER ANSCHLUSS DES GERÄTS AN DAS STROMNETZ IST NUR NACH SORGFÄLTIGEM LESEN DER BETRIEBSANLEITUNG DURCH FACHPERSONAL GESTATTET, WELCHES ÜBER EINE GÜLTIGE ZULASSUNG FÜR SELBSTSTÄNDIGE ARBEITEN AN ELEKTRISCHEN ANLAGEN BIS 1000 V VERFÜGT. -
Seite 12: Steuerung
100 www.blaubergventilatoren.de STEUERUNG Die Lüftungsanlage wird über das Bedienfeld auf dem Gehäuse der Lüftungsanlage und der Fernbedienung gesteuert. Wand-Bedienfeld Fernbedienung Ein-/Ausschalten Lüftungsstufe 2 der Lüftungsanlage Lüftungsstufe 3 Lüftungsstufe 1 : 88 Erhöhung Absenkung des des Temperatursollwerts Temperatursollwerts TIMER ON... - Seite 13 100 www.blaubergventilatoren.de 2. Steuerung der Lüftungsstufe der Lüftungsanlage Die Lüftungsstufe kann auf zwei Arten eingestellt werden: • Über das Bedienfeld zur Erhöhung der Lüftungsstufe oder zur Absenkung der Lüftungsstufe drücken. • Fernbedienung: zur Aktivierung der ersten Lüftungsstufe, zur Aktivierung der zweiten Lüftungsstufe und zur Aktivierung der dritten Lüftungsstufe drücken.
-
Seite 14: Datum- Und Zeiteinstellung
100 www.blaubergventilatoren.de • Einstellung der Lüftungsstufen des Abluftventilators: drücken und halten, dann zur Vergrößerung oder zur Verminderung der Ventilatordrehzahl drücken. Jede Betätigung der Taste oder erhöht oder vermindert die Abluftventilatorleistung um 1 %. Die Taste drücken und halten, um die aktuelle Lüftungsstufe des Zuluftventilators anzuzeigen. -
Seite 15: Zeitgesteuerter Betrieb
100 www.blaubergventilatoren.de 10. Zeitgesteuerter Betrieb • Zur Aktivierung des zeitgesteuerten Betriebs über das Bedienfeld die Taste , gedrückt halten und dann drücken. Bei aktiviertem zeitgesteuerten Betrieb leuchtet die Anzeige auf dem Display auf. • Zur Deaktivierung des zeitgesteuerten Betriebs über das Bedienfeld die Taste , gedrückt halten und dann... -
Seite 16: Wartungshinweise
100 www.blaubergventilatoren.de 12. Alarme Im Falle einer Alarmmeldung schaltet die Lüftungsanlage ab und das Display des Bedienfeldes zeigt die Alarmanzeigen. Die Alarmliste ist in der Tabelle angegeben. Temperatursensor-Alarm Abbruch des Frostschutz-Temperatursensors ALARM ANZEIGE ABHILFE Fehlfunktion des Außentemperatursensors Kontaktieren Sie den Kundendienst. -
Seite 17: Störungsbehebung
100 www.blaubergventilatoren.de 3. Pflege der Ventilatoren (1-mal pro Jahr) Auch wenn Sie die Filter regelmäßig reinigen, kann etwas Staub in die Ventilatoren gelangen und somit die Förderleitung der Lüftungsanlage vermindern. Die Ventilatoren mit einem Tuch oder einer weichen Bürste reinigen. Reinigung mit Wasser, Schleifmitteln, scharfen Gegenständen oder Chemikalien ist nicht gestattet. -
Seite 18: Herstellergarantie
100 www.blaubergventilatoren.de HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. -
Seite 19: Abnahmeprotokoll
Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL Das Gerät Freshbox 100 ist montiert und an das Stromnetz gemäß den Anforderungen dieser Betriebsanleitung angeschlossen. Firmenname Anschrift Telefon... - Seite 20 www.blaubergventilatoren.de B73-5DE-07...
