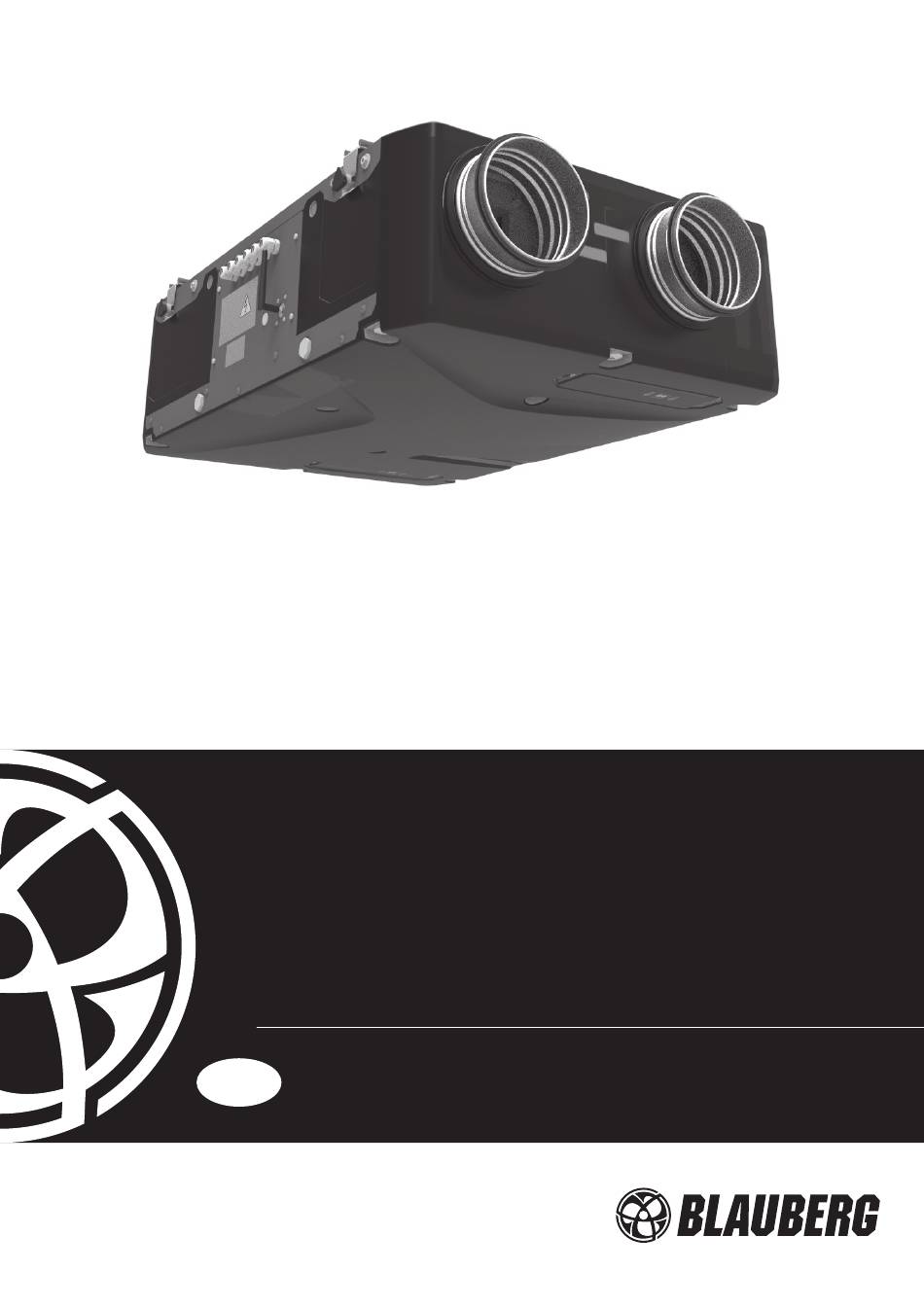

- Seite 1 LÜFTUNGSANLAGE Reneo D 180 Reneo D 181 Reneo D 240 Reneo D 241 BETRIEBSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Die vorliegende Betriebsanleitung gilt als wichtigstes Dokument für den Betrieb und richtet sich an Fach- und Wartungskräfte sowie Betriebspersonal. Die Betriebsanleitung enthält Informationen zu Verwendungszweck, technischen Daten, Funktionsweise sowie Montage des Geräts Reneo D 180/181/240/241 und allen seinen Modifikationen. Fach- und Wartungskräfte sollten eine Ausbildung im Bereich Lüftung absolviert haben und müssen die Arbeiten in Übereinstimmung... -
Seite 3: Sicherheitsvorschriften
Reneo D 180/181/240/241 www.blaubergventilatoren.de SICHERHEITSVORSCHRIFTEN Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder fehlenden Erfahrungen oder Kenntnissen vorgesehen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt. Kinder sollten beaufsichtigt werden, damit sie nicht mit dem Gerät spielen. - Seite 4 Reneo D 180/181/240/241 www.blaubergventilatoren.de INFORMATION FÜR PRIVATE HAUSHALTE Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elektro- und Elektronikgeräten. Die wichtigsten sind hier zusammengestellt. 1. Getrennte Erfassung von Altgeräten Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen.
-
Seite 5: Verwendungszweck
1 Stk. Betriebsanleitung 1 Stk. Montagehalter 2 Stk. Ablaufstutzen mit Gewindehülse 1 Stk. Verpackung 1 Stk. BEZEICHNUNGSSCHLÜSSEL Reneo D 180 - E Steuereinheit S21/S14 Wärmetauschertyp _: Wärmetauscher E: Enthalpietauscher Ausführung 0: standardmäßig 1: flaches Design mit der Möglichkeit, eine Design-Abdeckung anzubringen Standardgröße... -
Seite 6: Technische Daten
Die Bauweise des Geräts wird ständig weiterentwickelt und optimiert, weshalb einige Modelle von der Beschreibung in dieser Betriebsanleitung abweichen können. Technische Daten Modell Reneo D 180/181 Reneo D 180/181-E Reneo D 240/241 Reneo D 240/241-E Versorgungsspannung, V/50 Hz Max. Leistungsaufnahme, W Max. - Seite 7 Reneo D 180/181/240/241 www.blaubergventilatoren.de Reneo D 180/240 1060 Reneo D 181/241 1060...
-
Seite 8: Bauart Und Funktionsweise
Während des Betriebs der Anlage bildet sich aufgrund der Temperaturdifferenz von Zu- und Abluft im Wärmetauscher Kondensat, das sich in der Auffangwanne sammelt und von dort über die Ablaufstutzen abgeführt wird. Die Anlagen Reneo D 180/181-E und Reneo D 240/241-E sind mit einem Enthalpie-Wärmetauscher ausgestattet, der keinen Kondensatablauf erfordert. - Seite 9 Die Frostschutzbetriebsart wird aktiviert, wenn die Ablufttemperatur +3 °C beträgt. Nach Anstieg der Fortlufttemperatur kehrt die Lüftungsanlage in die vorherige Betriebsart zurück. Bei Reneo D 180/181/240/241 S14 wird der Zuluftventilator bei Frostgefahr abgeschaltet. Nach Anstieg der Fortlufttemperatur kehrt die Lüftungsanlage in die vorherige Betriebsart zurück.
-
Seite 10: Montage Und Betriebsvorbereitung
Reneo D 180/181/240/241 www.blaubergventilatoren.de MONTAGE UND BETRIEBSVORBEREITUNG Montage und Anschluss des Feuchtigkeitssensors FS2 und des CO -Sensors Der Feuchtigkeitssensor und der CO -Sensor sind nicht im Lieferumfang enthalten und müssen separat bestellt werden. Montieren Sie die Sensoren an den entsprechenden Halterungen an der Innenseite des Gerätegehäuses. - Seite 11 Abb. 2. Bodenmontage Bei der Bodenmontage von Reneo D 180/181 und Reneo D 240/241 stellen Sie die Anlage auf vorbereitete Füße, die mindestens 150 mm hoch sind, um einen ausreichenden Zugang für den Anschluss des Ablaufstutzens, den Zugang zum Siphon und die Montage...
- Seite 12 Abb. 4. Horizontale Wandmontage Bei den Anlagen Reneo D 180/181 und Reneo D 240/241 ist darauf zu achten, dass die Anlage um 2–3° geneigt ist, damit das Kondensat besser abfließen kann und eine Leckage an der Verbindung zwischen Gehäuse und Wartungsblende vermieden wird.
- Seite 13 Reneo D 180/181/240/241 www.blaubergventilatoren.de Beispiele für die Montage der Anlagen mit Enthalpietauscher Reneo D 180/181-E und Reneo D 240/241-E A: Fortluft, B: Außenluft, C: Zuluft, D: Abluft 2–3 Abb. 5. Vertikale Wandmontage 2–3° A: Fortluft, B: Außenluft, C: Zuluft, D: Abluft...
- Seite 14 Das Kondenswasserablaufsystem ist nur für Räume mit einer Umgebungstemperatur von über 0 °C geeignet! Bei Temperaturen unter 0 °C muss der Kondensatablauf wärmegedämmt und mit einer Beheizung ausgestattet werden. Bei den Ausführungen Reneo D 180/181-E und Reneo D 240/241-E ist keine Kondensatableitung erforderlich.
-
Seite 15: Netzanschluss
Reneo D 180/181/240/241 www.blaubergventilatoren.de NETZANSCHLUSS JEGLICHE INTERNE MODIFIKATIONEN DER ANSCHLÜSSE SIND UNTERSAGT UND FÜHREN ZU GARANTIEVERLUST. Das Gerät ist für den Anschluss an das Stromnetz mit den in den technischen Daten angegebenen Parametern ausgelegt. Es muss über isolierte, elektrische Stromleitungen (Kabel) an die Stromversorgung angeschlossen werden. - Seite 16 Reneo D 180/181/240/241 www.blaubergventilatoren.de Anschlussschema für den Anschluss externer Steuergeräte an die Lüftungsanlagen mit Bedienfeld S14 2,5A 12 13 14 15 16 17 SM-L SM-N Р1 PK1* SM1* SM2* CO2* – STROMSCHLAGGEFAHR! Benennung Bezeichnung Kabeltyp Leiter Anmerkung Externes Bedienfeld 4 x 0,25 mm...
- Seite 17 Reneo D 180/181/240/241 www.blaubergventilatoren.de Anschlussschema für den Anschluss externer Steuergeräte mit der Steuerung S21 L N PE NO C Out1 NO In1 Out1 NO In1 12 13 14 15 16 17 18 19 20 21 6 7 8 9 10...
-
Seite 18: Wartungshinweise
Reneo D 180/181/240/241 www.blaubergventilatoren.de WARTUNGSHINWEISE Die Wartungsarbeiten sind 3–4-mal pro Jahr durchzuführen. Die Wartung der Lüftungsanlage umfasst regelmäßige Reinigung der Geräteoberfläche und Filterersatz oder -reinigung. 1. Filterpflege Verschmutzte Filter erhöhen den Luftwiderstand und vermindern den Zuluftvolumenstrom. Reinigen Sie die Filter nach Bedarf, aber mindestens 3-mal im Jahr. -
Seite 19: Störungsbehebung
Reinigen Sie gegebenenfalls das Kondensat- (nur bei den Anlagen Verstopftes, beschädigtes oder falsch montiertes ablaufsystem. Reneo D 180/181, und Kondensatablaufsystem Stellen Sie sicher, dass der Siphon mit Wasser gefüllt ist Reneo D 240/241) und die Ablaufrohre vor Frost geschützt sind. -
Seite 20: Lagerungs- Und Transportvorschriften
Reneo D 180/181/240/241 www.blaubergventilatoren.de LAGERUNGS- UND TRANSPORTVORSCHRIFTEN • Das Gerät in der Originalverpackung in einem belüfteten Raum bei einer Temperatur von +5 °C bis +40 °C und einer relativen Luftfeuchtigkeit bis maximal 70 % lagern. • Dämpfe und Fremdstoffe in der Luft, die Korrosion verursachen und Anschluss-Abdichtungen beschädigen können, sind nicht zulässig. -
Seite 21: Herstellergarantie
Reneo D 180/181/240/241 www.blaubergventilatoren.de HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. -
Seite 22: Abnahmeprotokoll
Reneo D 180/181/240/241 www.blaubergventilatoren.de ABNAHMEPROTOKOLL Typ des Geräts Lüftungsanlage Modell Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL Das Gerät ____________________________________________ ist gemäß... - Seite 23 Reneo D 180/181/240/241 www.blaubergventilatoren.de...
- Seite 24 www.blaubergventilatoren.de BV_GmbH278DE_CW-01...
