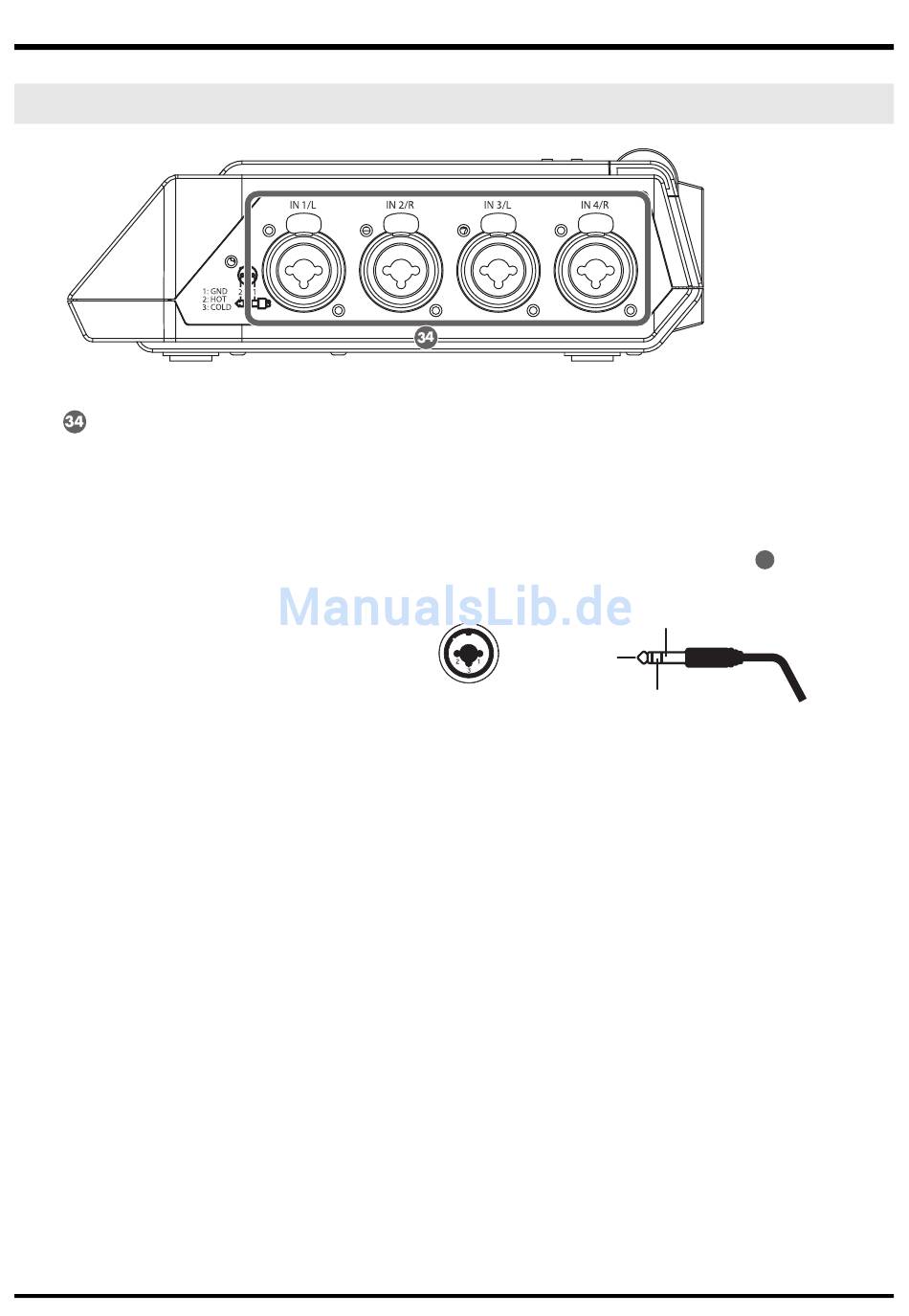

Combo-Eingangsbuchsen 1–4
Diese analogen Audio-Eingangsbuchsen sind kompatibel mit Mikrofonvorverstärkern. Sie unterstützen sowohl
XLR- als auch Klinkenstecker, die je nach anzuschließendem Gerät frei gewählt werden können. Darüber hinaus
werden symmetrische oder unsymmetrische Verbindungen unterstützt.
Sie können die Combo-Eingangsbuchsen 1–4 als vier monaurale Eingänge oder als zwei Stereopaare nutzen, 1/2
und 3/4. Näheres hierzu erfahren Sie unter „1 Recording Setup (Aufnahmeeinstellungen)" (S. 62).
* Die XLR-Buchsen können eine 48-V-Phantomspannung bereitstellen und ermöglichen somit den Anschluss
phantomgespeister Kondensatormikrofone. Schalten Sie in diesem Fall den Phantomspannungsschalter
dem oberen Bedienfeld ein.
fig.XLR-TRS
922 Der R-44 ist mit symmetrischen XLR-/TRS-
Buchsen ausgestattet. Die Anschlussbelegung
dieser Buchsen ist rechts dargestellt. Stellen Sie
Verbindungen nur nach vorheriger Prüfung der
Belegung der Geräte her, die Sie anschließen
möchten.
* Wenn Verbindungskabel mit Widerständen verwendet werden, kann die Lautstärke der an den Eingängen (Combo-
Eingangsbuchsen 1–4) angeschlossenen Geräte sehr niedrig sein. Verwenden Sie in diesem Fall Kabel ohne Widerstände.
* Um ein XLR-Kabel abzuziehen, drücken Sie die metallene Lasche hinein, während Sie den Stecker abziehen.
12
MASSE (MANTEL)
1:MASSE
HEISS
2:HEISS
3:KALT
(SPITZE)
KALT (RING)
3
auf
