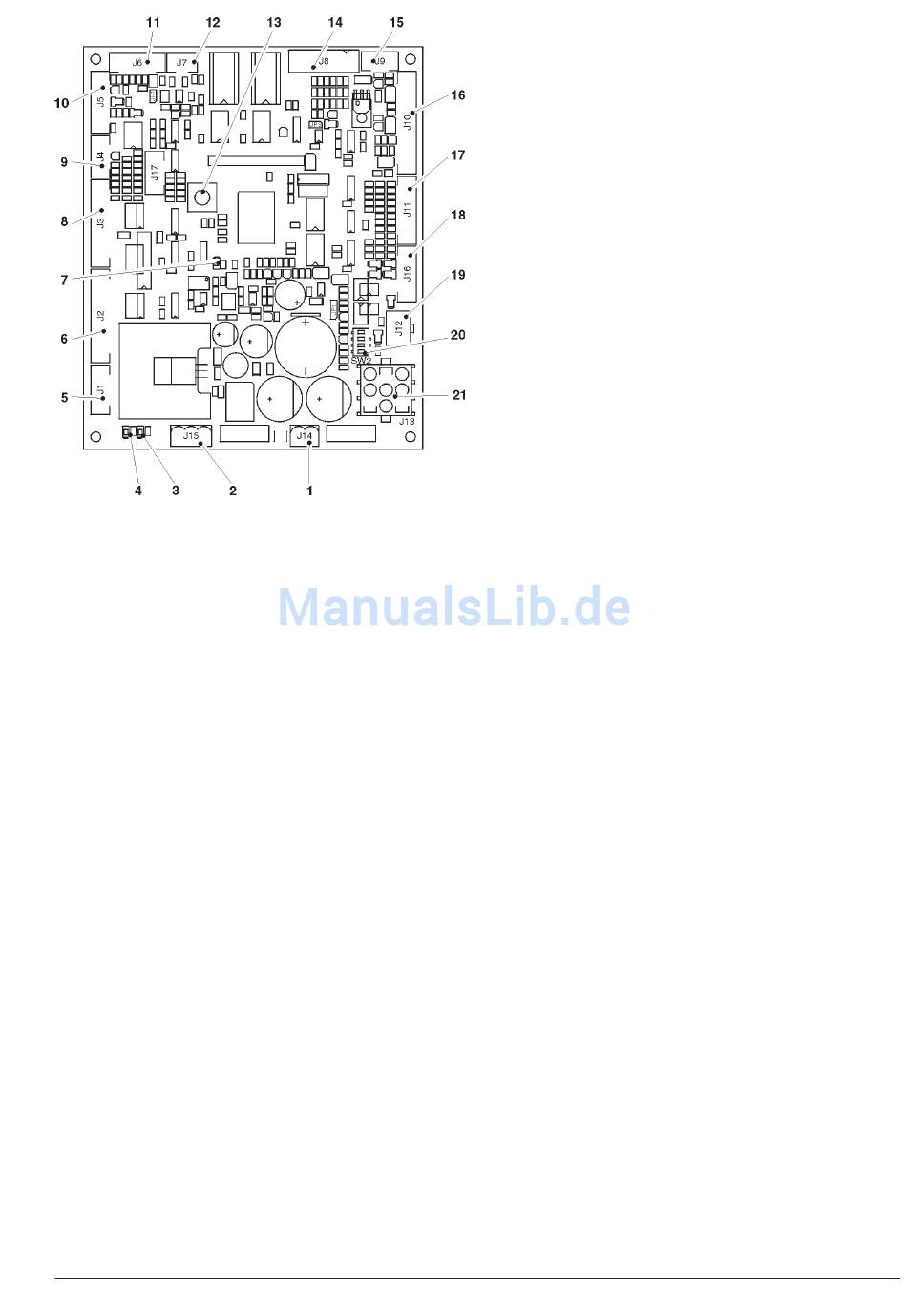

Abb. 29
1 - J14 Speisung Münzprüfer
2 - J15 Speisung Schaltkarte
3 - grünes LED run (DL2)
4 - gelbes LED 5 Vdc (DL1)
5 - Anschluß der Ausgänge 24V
6 - Anschluß der Ausgänge 24V
7 - rotes LED Reset CPU (DL3)
8 - J3 input/output
9 - J4 nicht benutzt
10 - J5 Programmierer (RS232)
11 - J6 nicht benutzt
12 - J7 can bus
13 - Programmierungstaste
14 - J8 Münzprüfer
15 - J9 nicht benutzt
16 - J10 Display Flüssigkristalle LCD
17 - J11 Tastenfeld
18 - J16 Tastenfeld
19 - J12 Münzprüfer MDB
20 - Minidip Münzprüfereinstellung (SW2)
21 - J13 Erweiterung BDV/EXE
© by NECTA VENDING SOLUTIONS SpA
KONFIGURATION
DER SCHALTKARTEN
Die Schaltkarten wurden für Verwendung an unterschiedli-
chen Modellen von Geräten konstruiert.
Beim Austausch, oder zur Änderung der Geräteleistungen,
muß die Konfiguration der Schaltkarten überprüft und die
angemessene Software entladen werden.

AKTUALISIERUNG DER SOFTWARE

Der Automat ist mit "Flash-EPROM"-Speichern ausgestat-
tet, die aktualisiert werden können.
Dabei kann die Streuerungsoftware des Automaten, ohne
Ersetzung des EPROM-Speichers, über geeignetes Pro-
gramm und System (Personal Computer oder ähnlich), neu
geschrieben werden.

VORPROGRAMMIERUNG

Mit der neuen Schaltkarte, nach Laden der angemessenen
Software, muß vor Initialisierung und Programmierung der
verschiedenen Parameter bestimmt werden, welches
Tastenfeld zu benutzen ist.
Zwecks Zugriff auf die Vorprogrammierung (Tastenfeldwahl)
muß die Vorprogrammier-Drucktaste während der
Einschaltung des Geräts eingedrückt bleiben (siehe Abb.
29-31).
Auf dem Display
"Vorprogrammierung" erscheinen und bei schneller
Betätigung der Drucktaste (13) kann man die Aufstellung
der vorgesehenen Tastenfelder (Astro- Nummerntasten -
Oblò usw.) durchlaufen lassen.
Bei anhaltender Betätigung der Drucktaste (13) bis zum
Akustiksignal, wird das auf dem Display erscheindende
Tastenfeld gespeichert werden und man kann mit der
Initialisierung beginnen.
29
wird die blinkende Meldung
