RELAIS-SCHALTKARTEN

Die Schaltkarten mit 6 und 3 Relais werden von der
Durchführungsschaltkarte gesteuert und steuern einige der
Abnehmer bei 230V~.

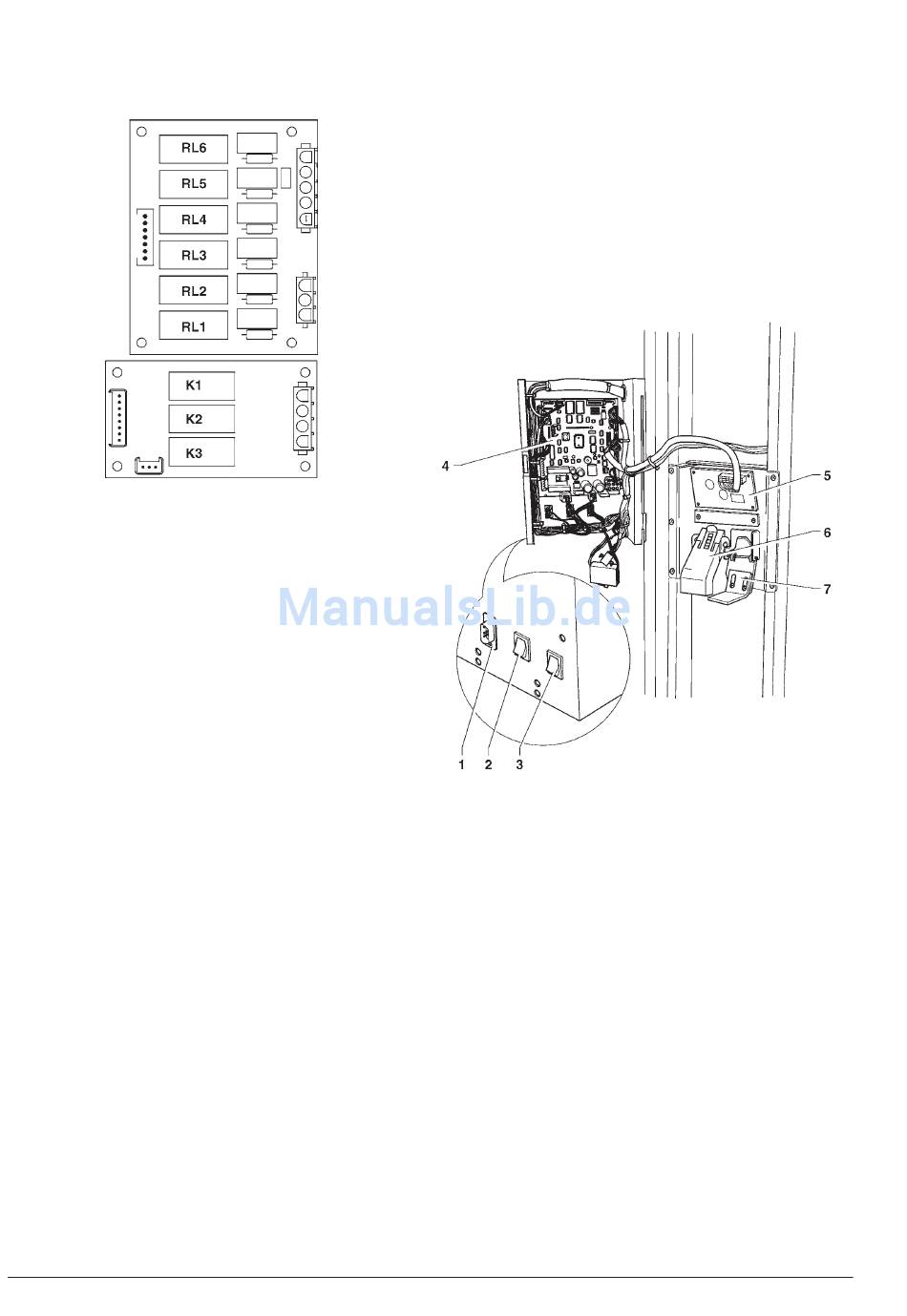

Abb. 27
RELAISFUNKTION (siehe auch Schaltplan)
RL1 = MF8
RL2 = MD6
RL3 = MF6
RL4 = MF7
RL5 = MD7
RL6 = MD8
K1 = LF (Tür)
K2 = MAS
K3 = EVT

STEUERUNG DES BOILERS

Diese Karte (siehe Abb. 25) steuert den Widerstand des
Instantboilers.
Der Kaffeekessel wird von einer ähnlichen im Espresso-
Modul montierten Schaltkarte verwaltet.
© by NECTA VENDING SOLUTIONS SpA
MPF
MDFB
MFFB
MDFB
MFB

C.P.U.-KARTE

Die C.P.U.-Schaltkarte (Central Process Unit) kontrolliert
die Verwaltung aller für die maximale Konfiguration vorge-
sehenen Abnehmer und verwaltet die von der Tastatur und
vom Zahlungssystem ausgehenden Eingangssignale und
die Schaltkarte für die
Die LEDs während des Betriebs folgende Meldungen sen-
den:
- Grünes LED blinkt zu melden, daß die C.P.U.-Platine
regelmäßig funktioniert;
- Gelbes LED zeigt die Anwesenheit von 5 VGS an;
- Rotes LED schaltet sich ein, wenn aus irgend einem Grund
ein Reset in der Software vorgenommen wird.
Abb. 28
1 - Serieller Port RS232
2 - Drucktaste Wäsche
3 - Programmierdrucktaste
4 - C.P.U.-Schaltkarte
5 - Display - Schaltkarte
6 - Münzenrutsche
7 - Hebel Münzenrückgabe
28
Betätigungen.
0211 206-00
