FUNKTION DER KARTEN UND DER
SIGNALLEUCHTEN
SCHALTKARTE FÜR DIE BETÄTIGUNGEN
Mit dieser Schaltkarte (siehe Abb. 25) werden die Abnehmer
bei 230 V~ durch Relais aktiviert. Sie verwaltet die von den
auf den verschiedenen Abnehmern befindlichen Nocken
u/o Mikroschaltern ausgehenden Signale. Sie steuert
ferner die Kessel-Schaltkarte und die Relaiskarten.
Versorgungsspannung: 24 VGS.

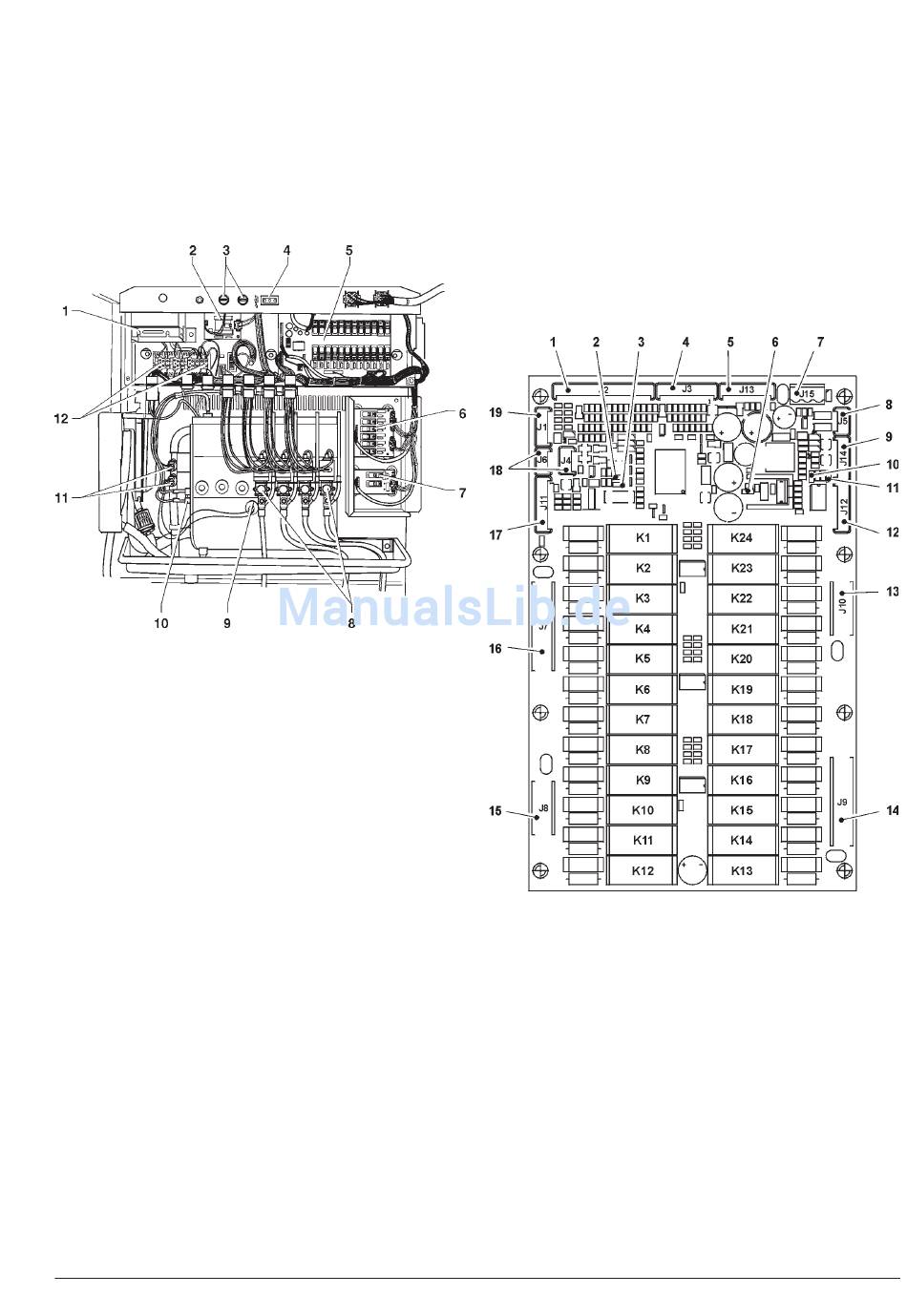

Abb. 25
1 - Transfomator
2 - Schaltkarte Instant-Kessel
3 - Netzsicherungen
4 - Steckdose immer unter Spannung
5 - DurchführungsSchaltkarte
6 - Schaltkarte 6-Relais
7 - Schaltkarte 3-Relais
8 - Elektroventil Instantgetränke
9 - Temperatursonde Kessel
10 - Sicherheitsthermostat (Handrückstellung)
11 - Antisiedethermostat (Handrückstellung)
12 - Transformatorensicherungen
RELAISFUNKTION (siehe auch Schaltplan)
K1 = EEA
K2 = MSB
K3 = MSCB
K4 = MDZ
K5 = MSP
K6 = ESC2
K7 = MSU
K8 = PM
K9 = MD1
K10 = MF1
K11 = MD2
K12 = MF2
K13 = E1
K14 = E2
K15 = E3
K16 = E4
K17 = E5
K18 = E6
K19 = LF
K20 = MAC
K21 = ESC
K22 = ER
K23 = M
K24 = MAC2
