Das Speisekabel verfügt über einen untrennbaren Ste-
cker. Die für den Anschluß verwendeten Kabel (siehe
Abb.) müssen nur des Types HO5 RN-F, HO5 V V-F oder
H07 RN-F mit Querschnitt von 3x1-1,5 mm
eventuelle Auswechseln des Anschlußkabels muß nur
von Fachpersonal durchgeführt werden.
Die Verwendung von Adaptern, Mehrfachsteckern oder
Verlängerungskabeln ist verboten.
DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR
SCHÄDEN, DIE AUFGRUND DER NICHT-BEACHTUNG
DER OBEN GENANNTEN VORSCHRIFTEN ENTSTE-
HEN.

EINBAU DES ZAHLUNGSSYSTEMS

Der Automat wird ohne Zahlungsvorrichtung verkauft,
daher trägt derjenige, der die Installierung durchge-
führt hat, die alleinige und ausschließliche Verantwor-
tung für Schäden, die auf eine unsachgemäße Installie-
rung der Zahlungsvorrichtung zurückzuführen sind,
sowohl am Automaten selbst, als auch an Dingen oder
Personen.
- Das vorgewählte Zahlungssystem vorschriftsmäßig ein-
bauen und sich vergewissern, daß die entsprechende
Parametereingabe fehlerfrei ist;
- das Winkelstück des Wählereröffnungshebels einstellen,
um den Wähler vollkommen öffnen zu können;
- Münzgefälle gemäß dem angebrachten Münzschalters
einstellen.
SPÜLUNG DER KUNSTHARZE DES
ENTHÄRTERS
(NUR BEI MODELLEN C)
Vor der Füllung des Wasserkreislaufes des Gerätes ist die
Spülung der Kunstharzfüllung des Enthärters wie folgt
durchzuführen:
- Vom Gummiträger des Enthärters die Schläuche zur
Verbindung mit dem Air-Break trennen (siehe Abb 16);

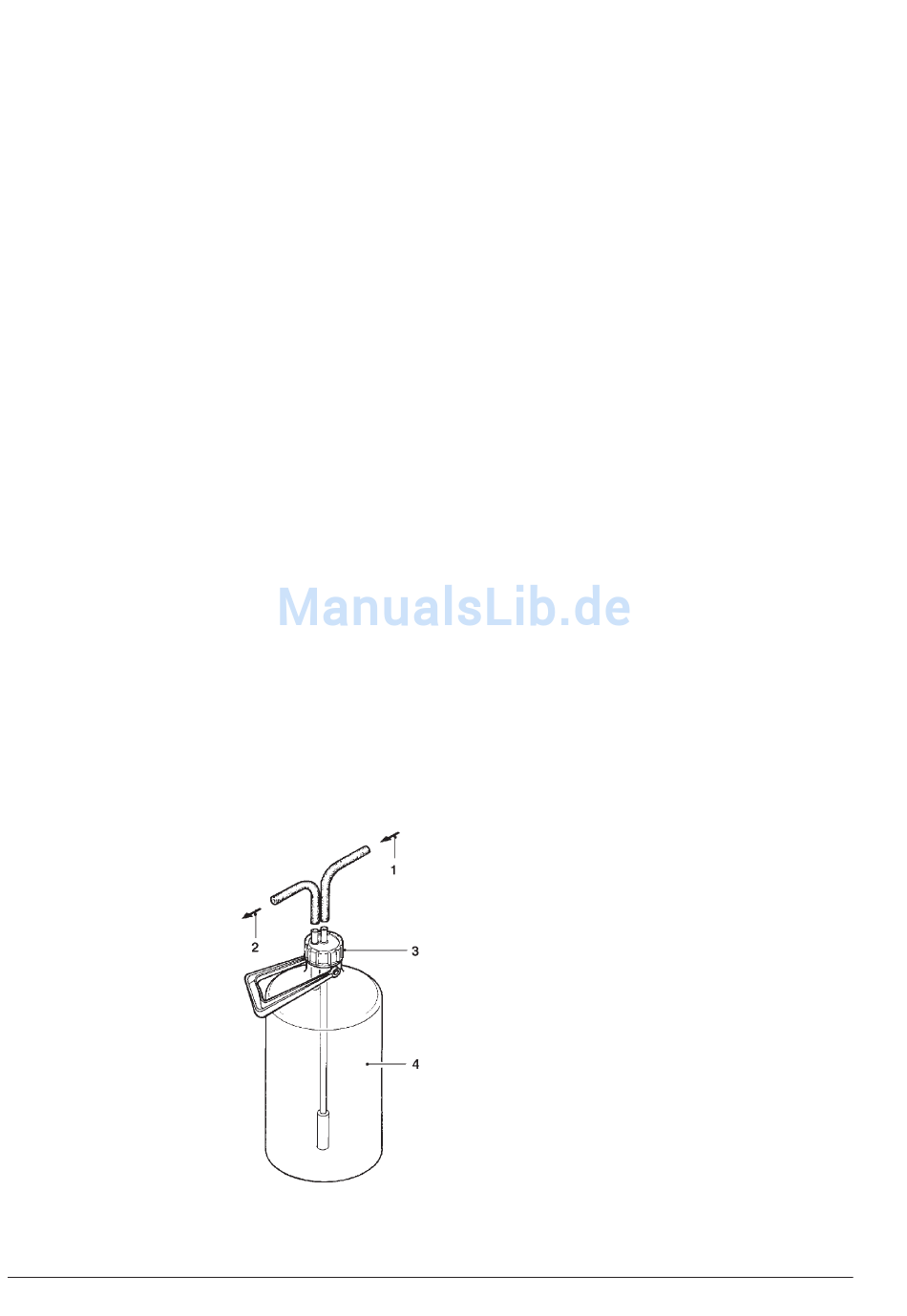

Abb. 16
1 - Vom Elektroventil zum
Wassereintritt
2 - Zum Air break
3 - Verschlußschraube
4 - Reiniger
© by NECTA VENDING SOLUTIONS SpA
- in den dadurch befreiten Gummiträger den mitgelieferten
Schlauch einstecken und an einem Abflußpunkt anschlie-
ßen;
2
sein. Das
- Gerät wieder einschalten;
- nach Lockerung der Verschlußschraube den Reiniger
entlüften und solange warten, bis er voll Wasser ist; die
Verschlußschraube festschrauben und meherere Liter
Wasser abfließen lassen, bis es klar ist;
- den Verbindungsschlauch am Air-break wieder anschlie-
ßen.
FÜLLUNG DES WASSERKREISLAUFES
Falls bei Einschalten des Gerätes einen Wasserleerzu-
stand vom Air-break für mehr als 10" gemeldet wird, führt
das Gerät automatisch einen Installationsvorgang aus, und
zwar:
- das Display zeigt
"INSTALLATION"
für die ganze Dauer des Zyklus;
- Füllen des Air-breaks und des Instantgetränke-Boilers;
- (nur bei Espresso-Modellen) Eröffnung des Kaffee-Elektro-
ventils zur Entlüftung des Boilers und Einfüllung von 600
cc. Wasser.
HINWEIS: Fällt das Wasser im Trinkwassernetz wäh-
rend des Installationsvorgangs, kommt das Gerät zum
Stillstand, solange bis das Wasser zurückkommt oder
das Gerät ausgeschaltet wird.
Der Vorgang ist durch Anwendung der Spezialfunktion des
Menüs "Test" Modus "Techniker" mit der Hand vorzuneh-
men", wenn das Kit (optional) Wasserversorgung vom
Innentank montiert ist, oder im Anschluß an Wartungs-
eingriffe, welche die Entleerung des Kessels und nicht des
"air-break" mit sich bringen.
