ANSCHLUß AN DAS WASSERNETZ
Unter Berücksichtigung der im Installationsland geltenden
Vorschriften, ist der Automat an das Trinkwassernetz
anzuschließen.
Der Wasserdruck muß von 5 bis 85 N/cm
Wasser aus der Trinkwasserleitung solange ausfließen
lassen, bis es ganz klar und ohne Schmutzspuren ist.
Mit Hilfe eines für Lebensmittel geeigneten Rohres mit
Innendurchmesser von mindenstens 6 mm, das Anschluß-
stück 3/4" Gas des Elektroventils für Wassereinlaß am
Wassernetz anschließen (siehe Abb.14).
Abb. 14
1 - Einlaßschlauch 3/4 gas
2 - Förderschlauch
3 - Überlaufschlauch
Es ist angebracht, die Wasserleitung auf der Außen-
seite des Geräts mit einem Sperrhahn in zugänglicher
Position auszurüsten.
© by NECTA VENDING SOLUTIONS SpA

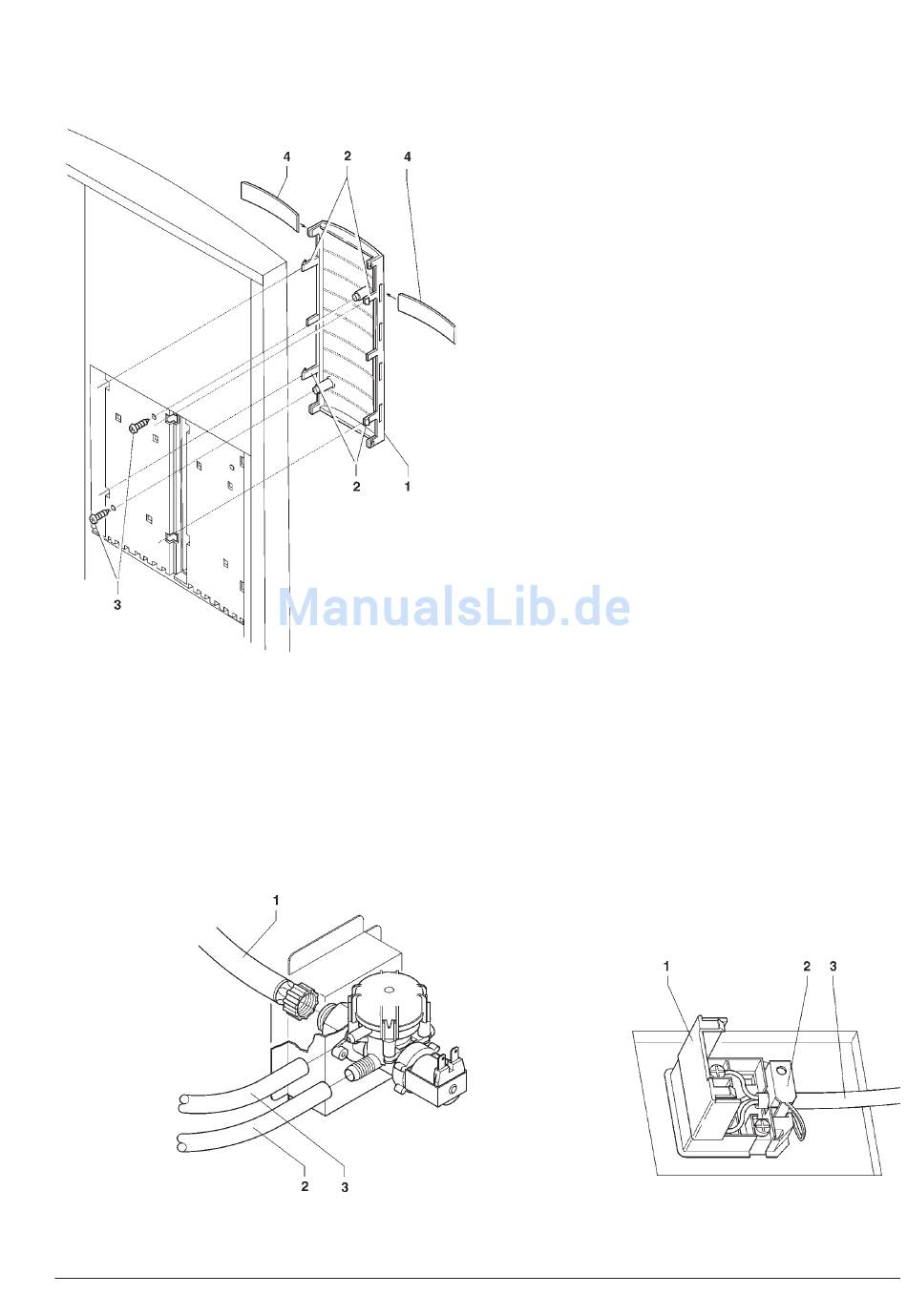

Abb. 13
1 - Schilderhalter
2 - Kupplungsflügeln
3 - Befestigungsschrauben
4 - Produktschilder
2
sein.
ÜBERLAUFSCHUTZ
Das Elektroventil zum Wassereintritt (s. Abb. 14) ist mit
einer Vorrichtung zum Überlaufschutz ausgestattet, die
den Wasserzufluß mechanisch absperrt, wenn eine Betriebs-
störung des Elektroventils selbst oder der Kontrollein-
richtung des Wasserstandes im Boiler entsteht.
Um den Normalbetrieb wiederherzustellen, folgenderweise
vorgehen:
- Gerät ausschalten;
- Das im Überlaufschlauch enthaltene Wasser abfließen
lassen;
- Den Netzwasserhahn außerhalb des Gerätes schließen;
- Die Mutter zur Befestigung des Wasserzuführungs-
schlauches des Elektroventils lockern, damit der restliche
Wasserdruck sinkt, dann die Mutter wieder anziehen (s.
Abb.14);
- Den Hahn öffnen und das Gerät wieder einschalten.
ELEKTRISCHER ANSCHLUß
Das Gerät ist für einen Betrieb unter einer einphasigen
Spannung von 230 V~ ausgelegt und wird von 15 A-
Schmelzsicherungen geschützt.
Vor dem Anschalten sich vergewissern, ob die Angaben am
Datenschild denjenigen des Netzes entsprechen, und näm-
lich daß:
- der Versorgungsspannungswert in den für die Anschluß-
stellen vorgeschriebenen Grenzen unterliegt;
- der Hauptschalter sich in zugänglicher Stellung befindet
und die erforderte Maximalbelastung aushalten kann,
indem er auch eine allpolige Ausschaltung aus dem Netz
mit einem Abstand von mindestens 3 mm zwischen den
Kontakten gewährleistet.
Schalter, Steckdose und entsprechender Stecker müs-
sen sich in zugänglicher Stellung befinden.
Die elektrische Sicherheit des Geräts ist nur dann sicher-
gestellt, wenn es vorschriftsmäßig an einer wirksamen
Erdungsanlage angeschlossen ist, wie dies von den gelten-
den Sicherheitsvorschriften vorgesehen ist.
Dieser fundamentale Sicherheitsfaktor darf stets si-
chergestellt werden; im Zweifelsfall muß die Anlage
durch fachmännisch ausgebildetes Personal überprüft
werden.
Abb. 15
1 - Aufhebbarer Deckel
2 - Kabelklemme
3 - Netzkabel
11
