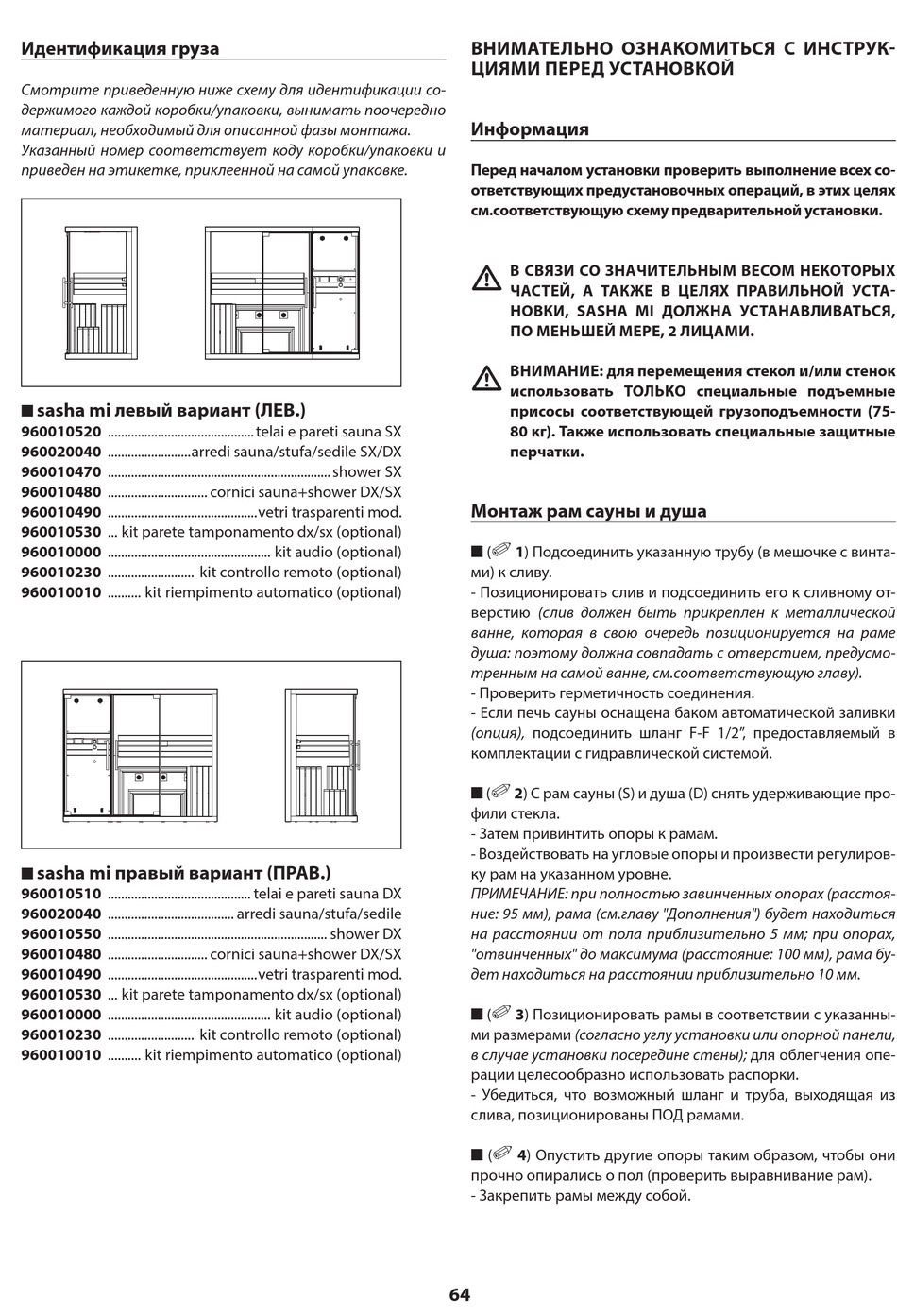

Идентификация груза
Смотрите приведенную ниже схему для идентификации со-
держимого каждой коробки/упаковки, вынимать поочередно
материал, необходимый для описанной фазы монтажа.
Указанный номер соответствует коду коробки/упаковки и
приведен на этикетке, приклеенной на самой упаковке.
sasha mi левый вариант (ЛЕВ.)
■
960010520 ............................................ telai e pareti sauna SX
960020040 .........................arredi sauna/stufa/sedile SX/DX
960010470 ................................................................... shower SX
960010480 .............................. cornici sauna+shower DX/SX
960010490 .............................................vetri trasparenti mod.
960010530 ... kit parete tamponamento dx/sx (optional)
960010000 ................................................. kit audio (optional)
960010230 .......................... kit controllo remoto (optional)
960010010 .......... kit riempimento automatico (optional)
sasha mi правый вариант (ПРАВ.)
■
960010510 ........................................... telai e pareti sauna DX
960020040 ...................................... arredi sauna/stufa/sedile
960010550 .................................................................. shower DX
960010480 .............................. cornici sauna+shower DX/SX
960010490 .............................................vetri trasparenti mod.
960010530 ... kit parete tamponamento dx/sx (optional)
960010000 ................................................. kit audio (optional)
960010230 .......................... kit controllo remoto (optional)
960010010 .......... kit riempimento automatico (optional)
ВНИМАТЕЛЬНО ОЗНАКОМИТЬСЯ С ИНСТРУК-
ЦИЯМИ ПЕРЕД УСТАНОВКОЙ
Информация
Перед началом установки проверить выполнение всех со-
ответствующих предустановочных операций, в этих целях
см.соответствующую схему предварительной установки.
m
В СВЯЗИ СО ЗНАЧИТЕЛЬНЫМ ВЕСОМ НЕКОТОРЫХ
ЧАСТЕЙ, А ТАКЖЕ В ЦЕЛЯХ ПРАВИЛЬНОЙ УСТА-
НОВКИ, SASHA MI ДОЛЖНА УСТАНАВЛИВАТЬСЯ,
ПО МЕНЬШЕЙ МЕРЕ, 2 ЛИЦАМИ.
m
ВНИМАНИЕ: для перемещения стекол и/или стенок
использовать ТОЛЬКО специальные подъемные
присосы соответствующей грузоподъемности (75-
80 кг). Также использовать специальные защитные
перчатки.
Монтаж рам сауны и душа
✐
1) Подсоединить указанную трубу (в мешочке с винта-
■ (
ми) к сливу.
- Позиционировать слив и подсоединить его к сливному от-
верстию (слив должен быть прикреплен к металлической
ванне, которая в свою очередь позиционируется на раме
душа: поэтому должна совпадать с отверстием, предусмо-
тренным на самой ванне, см.соответствующую главу).
- Проверить герметичность соединения.
- Если печь сауны оснащена баком автоматической заливки
(опция), подсоединить шланг F-F 1/2", предоставляемый в
комплектации с гидравлической системой.
✐
2) С рам сауны (S) и душа (D) снять удерживающие про-
■ (
фили стекла.
- Затем привинтить опоры к рамам.
- Воздействовать на угловые опоры и произвести регулиров-
ку рам на указанном уровне.
ПРИМЕЧАНИЕ: при полностью завинченных опорах (расстоя-
ние: 95 мм), рама (см.главу "Дополнения") будет находиться
на расстоянии от пола приблизительно 5 мм; при опорах,
"отвинченных" до максимума (расстояние: 100 мм), рама бу-
дет находиться на расстоянии приблизительно 10 мм.
✐
■ ( 3) Позиционировать рамы в соответствии с указанны-
ми размерами (согласно углу установки или опорной панели,
в случае установки посередине стены); для облегчения опе-
рации целесообразно использовать распорки.
- Убедиться, что возможный шланг и труба, выходящая из
слива, позиционированы ПОД рамами.
✐
4) Опустить другие опоры таким образом, чтобы они
■ (
прочно опирались о пол (проверить выравнивание рам).
- Закрепить рамы между собой.
