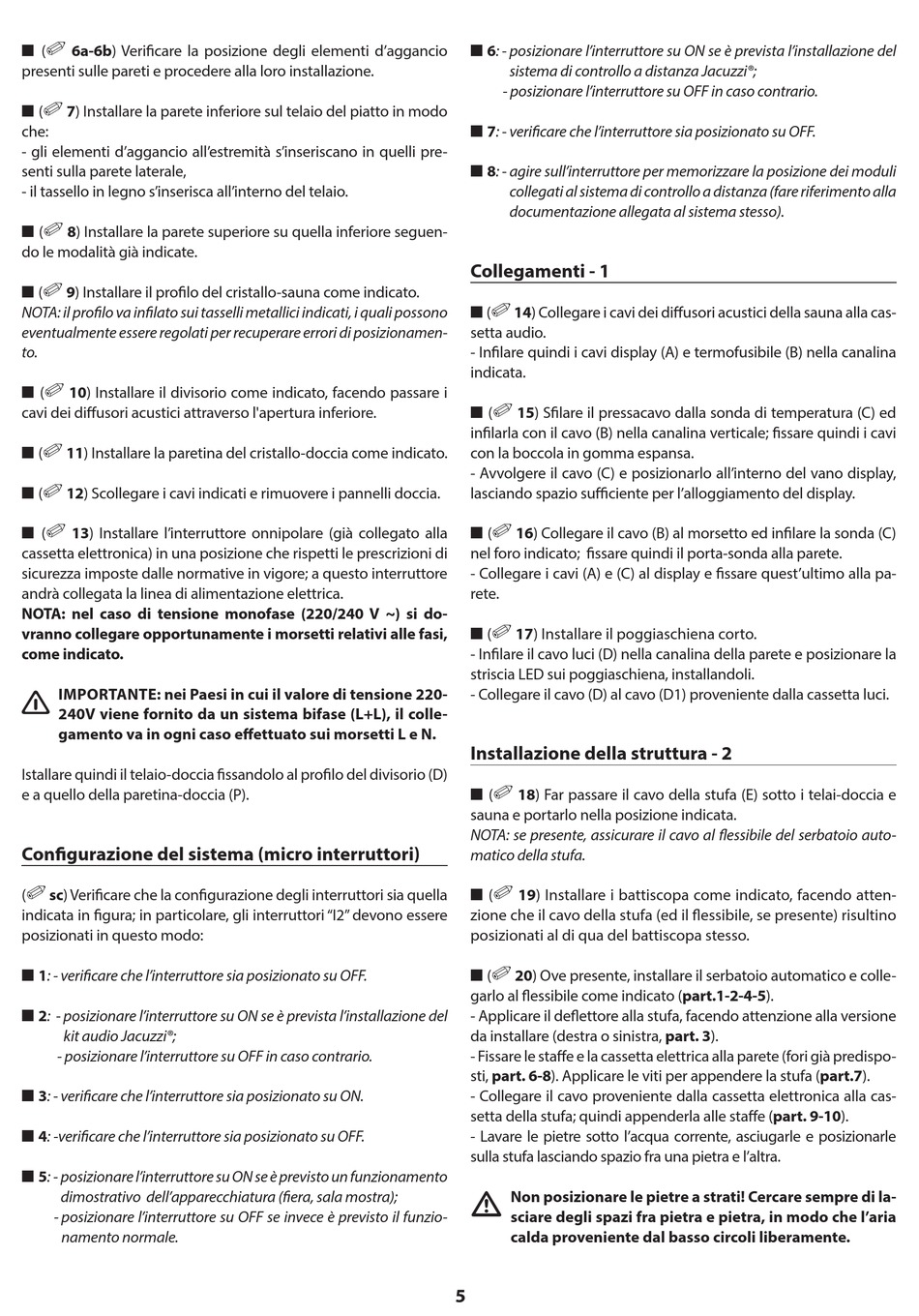

6a-6b) Verificare la posizione degli elementi d'aggancio
■ (
presenti sulle pareti e procedere alla loro installazione.
✐
■ ( 7) Installare la parete inferiore sul telaio del piatto in modo
che:
- gli elementi d'aggancio all'estremità s'inseriscano in quelli pre-
senti sulla parete laterale,
- il tassello in legno s'inserisca all'interno del telaio.
✐
8) Installare la parete superiore su quella inferiore seguen-
■ (
do le modalità già indicate.
✐
■ ( 9) Installare il profilo del cristallo-sauna come indicato.
NOTA: il profilo va infilato sui tasselli metallici indicati, i quali possono
eventualmente essere regolati per recuperare errori di posizionamen-
to.
✐
■ ( 10) Installare il divisorio come indicato, facendo passare i
cavi dei diffusori acustici attraverso l'apertura inferiore.
✐
11) Installare la paretina del cristallo-doccia come indicato.
■ (
✐
■ ( 12) Scollegare i cavi indicati e rimuovere i pannelli doccia.
✐
13) Installare l'interruttore onnipolare (già collegato alla
■ (
cassetta elettronica) in una posizione che rispetti le prescrizioni di
sicurezza imposte dalle normative in vigore; a questo interruttore
andrà collegata la linea di alimentazione elettrica.
NOTA: nel caso di tensione monofase (220/240 V ~) si do-
vranno collegare opportunamente i morsetti relativi alle fasi,
come indicato.
n IMPORTANTE: nei Paesi in cui il valore di tensione 220-
240V viene fornito da un sistema bifase (L+L), il colle-
gamento va in ogni caso effettuato sui morsetti L e N.
Istallare quindi il telaio-doccia fissandolo al profilo del divisorio (D)
e a quello della paretina-doccia (P).
Configurazione del sistema (micro interruttori)
✐
sc) Verificare che la configurazione degli interruttori sia quella
(
indicata in figura; in particolare, gli interruttori "I2" devono essere
posizionati in questo modo:
■ 1: - verificare che l'interruttore sia posizionato su OFF.
■ 2: - posizionare l'interruttore su ON se è prevista l'installazione del
kit audio Jacuzzi®;
- posizionare l'interruttore su OFF in caso contrario.
■ 3: - verificare che l'interruttore sia posizionato su ON.
■ 4: -verificare che l'interruttore sia posizionato su OFF.
■ 5: - posizionare l'interruttore su ON se è previsto un funzionamento
dimostrativo dell'apparecchiatura (fiera, sala mostra);
- posizionare l'interruttore su OFF se invece è previsto il funzio-
namento normale.
■ 6: - posizionare l'interruttore su ON se è prevista l'installazione del
sistema di controllo a distanza Jacuzzi®;
- posizionare l'interruttore su OFF in caso contrario.
■ 7: - verificare che l'interruttore sia posizionato su OFF.
■ 8: - agire sull'interruttore per memorizzare la posizione dei moduli
collegati al sistema di controllo a distanza (fare riferimento alla
documentazione allegata al sistema stesso).
Collegamenti - 1
✐
■ ( 14) Collegare i cavi dei diffusori acustici della sauna alla cas-
setta audio.
- Infilare quindi i cavi display (A) e termofusibile (B) nella canalina
indicata.
✐
15) Sfilare il pressacavo dalla sonda di temperatura (C) ed
■ (
infilarla con il cavo (B) nella canalina verticale; fissare quindi i cavi
con la boccola in gomma espansa.
- Avvolgere il cavo (C) e posizionarlo all'interno del vano display,
lasciando spazio sufficiente per l'alloggiamento del display.
✐
16) Collegare il cavo (B) al morsetto ed infilare la sonda (C)
■ (
nel foro indicato; fissare quindi il porta-sonda alla parete.
- Collegare i cavi (A) e (C) al display e fissare quest'ultimo alla pa-
rete.
✐
17) Installare il poggiaschiena corto.
■ (
- Infilare il cavo luci (D) nella canalina della parete e posizionare la
striscia LED sui poggiaschiena, installandoli.
- Collegare il cavo (D) al cavo (D1) proveniente dalla cassetta luci.
Installazione della struttura - 2
✐
18) Far passare il cavo della stufa (E) sotto i telai-doccia e
■ (
sauna e portarlo nella posizione indicata.
NOTA: se presente, assicurare il cavo al flessibile del serbatoio auto-
matico della stufa.
✐
19) Installare i battiscopa come indicato, facendo atten-
■ (
zione che il cavo della stufa (ed il flessibile, se presente) risultino
posizionati al di qua del battiscopa stesso.
✐
20) Ove presente, installare il serbatoio automatico e colle-
■ (
garlo al flessibile come indicato (part.1-2-4-5).
- Applicare il deflettore alla stufa, facendo attenzione alla versione
da installare (destra o sinistra, part. 3).
- Fissare le staffe e la cassetta elettrica alla parete (fori già predispo-
sti, part. 6-8). Applicare le viti per appendere la stufa (part.7).
- Collegare il cavo proveniente dalla cassetta elettronica alla cas-
setta della stufa; quindi appenderla alle staffe (part. 9-10).
- Lavare le pietre sotto l'acqua corrente, asciugarle e posizionarle
sulla stufa lasciando spazio fra una pietra e l'altra.
m
Non posizionare le pietre a strati! Cercare sempre di la-
sciare degli spazi fra pietra e pietra, in modo che l'aria
calda proveniente dal basso circoli liberamente.
5
