Instalación típica en bastidor

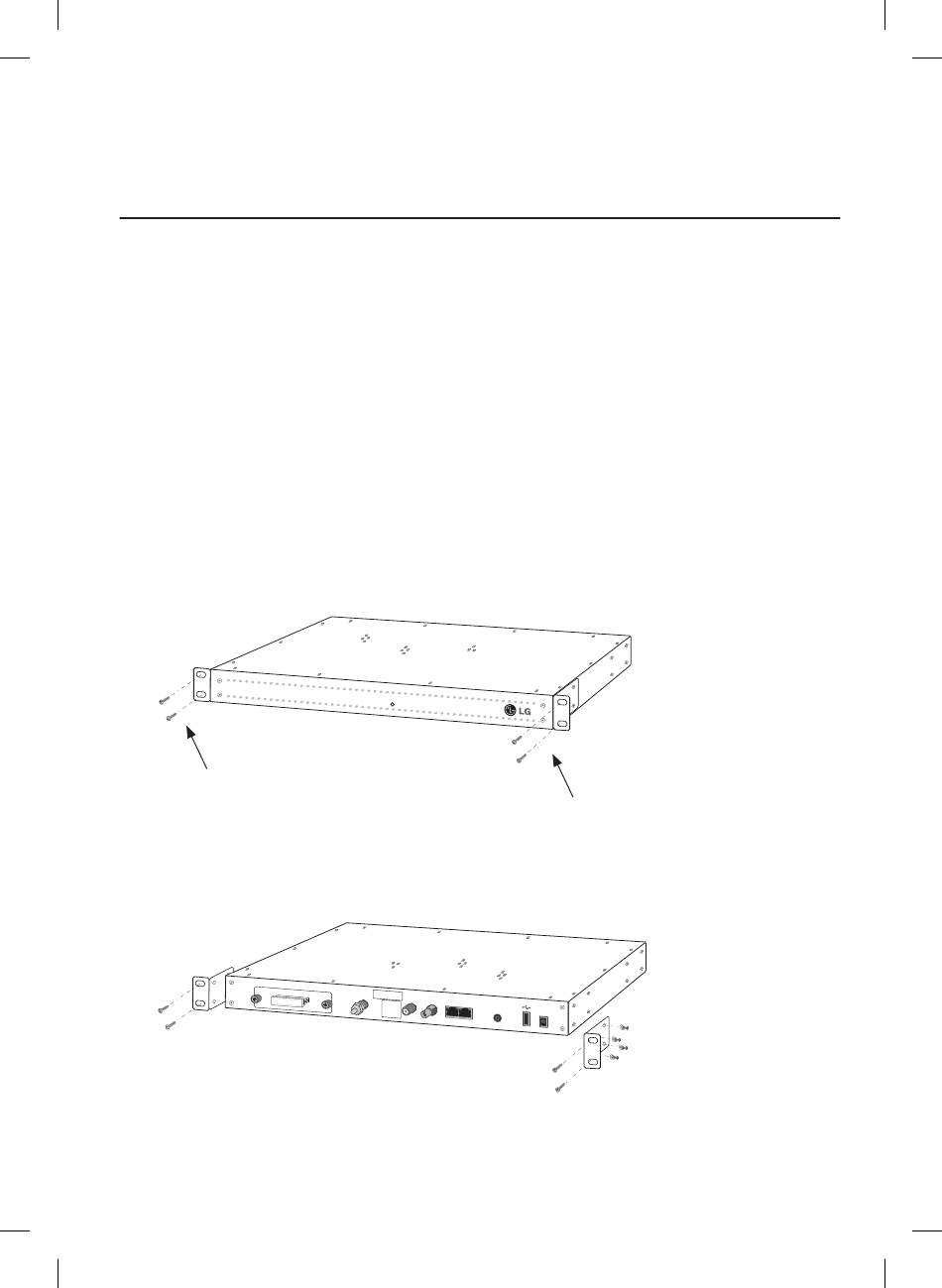

1. (Opcional) En el momento del envío, las abrazaderas de montaje del PCS200R se
encuentran colocadas al ras de la parte frontal de la unidad (consulte el diagrama a). Si
lo desea, puede extraer las abrazaderas de montaje de la unidad y volverlas a colocar,
por ejemplo, para que estén al ras de la parte trasera de la unidad (consulte el diagrama
b). Si desea modificar la ubicación/orientación de las abrazaderas de montaje, extraiga
cuidadosamente cada uno de los cuatro tornillos (M4 x 10 mm) y arandelas de sujeción
(una plana y otra de bloqueo por tornillo) del montaje. A continuación, emplee los mismos
tornillos y arandelas para volver a colocar las abrazaderas de montaje en la ubicación
deseada.
2. Deslice con cuidado el chasis en un bastidor estándar de 48,26 cm.
3. Utilice los cuatro tornillos de instalación para sujetar el chasis al bastidor.
(a)
Para colocar el montaje
(b)
SSD (OPTI ONAL
MAXIM UM CURR
ENT +5V DC @ 2.0A
MAXIM UM CURR
PWR
PWR
)
MODEL: PCS200R
RF-OUT DATE: xx/xx/xx
I IIIII IIIIIIII IIIIIIIIIIIIIIIIII
II IIIIIIIIIIIIIIIIIII III
0 dBmV *201-12520 08*
RF-OUT
ASI-O UT
FIRMWA RE VER: Featu re Port
Contro l Port
Rx.x
MAC ADDRES S:
<Eth0>
xx:xx:xx:x x:xx:xx
<Eth1>
xx:xx:xx:x x:xx:xx
SSD (OPTI ONAL
)
ENT +5V DC @ 2.0A
RF-OUT MODEL: PCS200R
DATE: xx/xx/xx
I IIIII IIIIIIII IIIIIIIIIIIIIIIIII II IIIIIIIIIIIIIIIIIII III
0 dBmV
*201-12520 08*
RF-OUT
ASI-O UT Featu re Port
FIRMWA RE VER:
Contro l Port
Rx.x
MAC ADDRES S:
<Eth0>
xx:xx:xx:x x:xx:xx
<Eth1>
xx:xx:xx:x x:xx:xx
Instalación del bastidor
Para colocar el montaje
POWE R
Servic e Port
12V
POWE R
Servic e Port
12V
Utilice una aran-
dela plana y otra de
bloqueo en cada
tornillo M4 x 10 mm
de la abrazadera de
montaje.
