Tyypillinen telineasennus

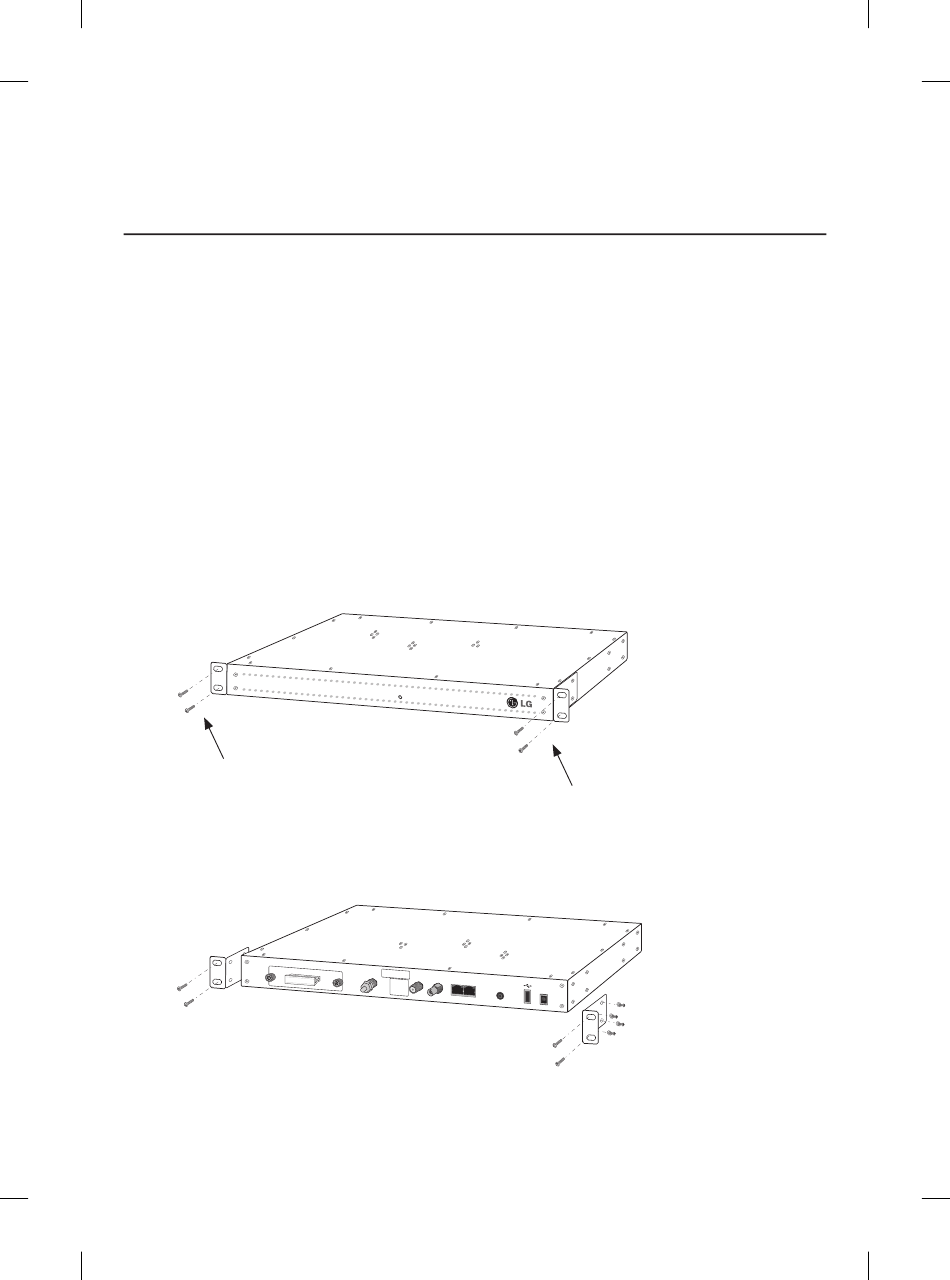

1. (Valinnainen) PCS200R:n asennuskiinnikkeet on kiinnitetty valmiiksi yksikön etuosaan
(katso kaavio a). Asennuskiinnikkeet voi halutessaan irrottaa yksiköstä ja kiinnittää uu-
delleen esimerkiksi yksikön takaosaa vasten (katso kaavio b). Jos haluat vaihtaa asen-
nuskiinnikkeiden paikkaa tai suuntaa, irrota varovasti kaikki neljä (M4 x 10 mm) ruuvia
levyineen (yksi litteä aluslevy ja yksi lukitusaluslevy jokaista ruuvia kohden) pitäen samalla
kiinnikettä paikallaan. Kiinnitä sen jälkeen asennuskiinnikkeet haluamaasi paikkaan sa-
moilla ruuveilla ja aluslevyillä.
2. Liu'uta laite varovasti vakiomalliseen 19 tuuman telineeseen.
3. Käytä kaikki neljä asennusruuvia, kun asennat laitteen telineeseen.
(a)
Telineeseen
(b)
SSD (OPTIO NAL)
MAXIM UM CURR
ENT +5V DC @ 2.0A
SSD (OPTIO NAL)
MAXIM UM CURR
PWR
PWR
RF-OUT MODEL: PCS200R
I IIIII IIIIIIII IIIIIIIIIIIIIIIIIIII DATE: xx/xx/xx
IIIIIIIIIIIIIIIIIIII II
0 dBmV
*201-125200 8*
RF-OUT
ASI-OU T
FIRMWAR E VER: Featur e Port
Contro l Port
Rx.x
MAC ADDRES S:
<Eth0>
Servic e Port
xx:xx:xx:x x:xx:xx
<Eth1>
xx:xx:xx:x x:xx:xx
ENT +5V DC @ 2.0A
MODEL: PCS200R
RF-OUT DATE: xx/xx/xx
I IIIII IIIIIIII IIIIIIIIIIIIIIIIIIII
IIIIIIIIIIIIIIIIIIII II
0 dBmV *201-125200 8*
RF-OUT
ASI-OU T
FIRMWAR E VER: Featur e Port
Contro l Port
Rx.x
MAC ADDRES S:
<Eth0>
xx:xx:xx:x x:xx:xx
<Eth1>
xx:xx:xx:x x:xx:xx
Telineasennus
Telineeseen
POWE R
12V
POWE R
Servic e Port
12V
Käytä yksi litteä alus-
levy ja yksi lukitusalus-
levy jokaista asennus-
ruuvia (M4 x 10 mm)
kohden.
