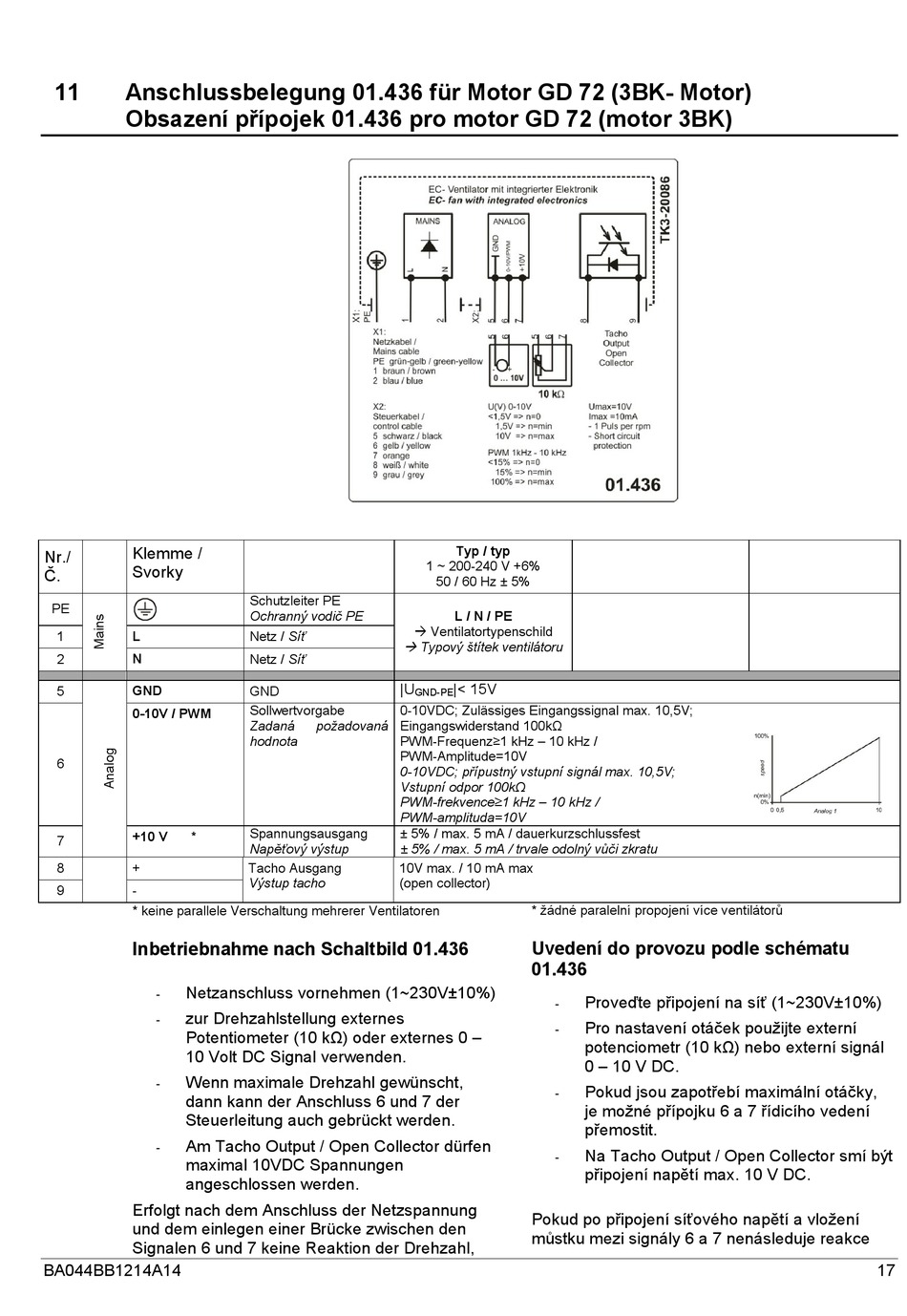

Anschlussbelegung 01.436 für Motor GD 72 (3BK- Motor)
10
Obsazení přípojek 01.436 pro motor GD 72 (motor 3BK)
Klemme /
Nr./
Svorky
Č.
PE
1
L
2
N
5
GND
0-10V / PWM
6
+10 V
*
7
8
+
9
-
* keine parallele Verschaltung mehrerer Ventilatoren
Inbetriebnahme nach Schaltbild 01.436
Netzanschluss vornehmen (1~230V±10%)
-
zur Drehzahlstellung externes
-
Potentiometer (10 kΩ) oder externes 0 –
10 Volt DC Signal verwenden.
Wenn maximale Drehzahl gewünscht,
-
dann kann der Anschluss 6 und 7 der
Steuerleitung auch gebrückt werden.
Am Tacho Output / Open Collector dürfen
-
maximal 10VDC Spannungen
angeschlossen werden.
Erfolgt nach dem Anschluss der Netzspannung
und dem einlegen einer Brücke zwischen den
Signalen 6 und 7 keine Reaktion der Drehzahl,
BA044BB1214A14
Schutzleiter PE
Ochranný vodič PE
Ventilatortypenschild
Netz / Síť
Netz / Síť
|U
GND
GND-PE
Sollwertvorgabe
0-10VDC; Zulässiges Eingangssignal max. 10,5V;
Zadaná
požadovaná
Eingangswiderstand 100kΩ
hodnota
PWM-Frequenz≥1 kHz – 10 kHz /
PWM-Amplitude=10V
0-10VDC; přípustný vstupní signál max. 10,5V;
Vstupní odpor 100kΩ
PWM-frekvence≥1 kHz – 10 kHz /
PWM-amplituda=10V
Spannungsausgang
± 5% / max. 5 mA / dauerkurzschlussfest
Napěťový výstup
± 5% / max. 5 mA / trvale odolný vůči zkratu
Tacho Ausgang
10V max. / 10 mA max
Výstup tacho
(open collector)
Typ / typ
1 ~ 200-240 V +6%
50 / 60 Hz ± 5%
L / N / PE
Typový štítek ventilátoru
|< 15V
* žádné paralelní propojení více ventilátorů
Uvedení do provozu podle schématu
01.436
Proveďte připojení na síť (1~230V±10%)
-
Pro nastavení otáček použijte externí
-
potenciometr (10 kΩ) nebo externí signál
0 – 10 V DC.
Pokud jsou zapotřebí maximální otáčky,
-
je možné přípojku 6 a 7 řídicího vedení
přemostit.
Na Tacho Output / Open Collector smí být
-
připojení napětí max. 10 V DC.
Pokud po připojení síťového napětí a vložení
můstku mezi signály 6 a 7 nenásleduje reakce
17
