1) Schnittstelle
PROTOKOLL
BAUDRATE
DATENLÄNGE
PARITÄT
STOPPBIT
FLUSSSTEUERUNG
Dieser LCD-Monitor verwendet RXD-, TXD- und GND-Leitungen für die RS-232C-Steuerung.
Für die Steuerung über die RS-232C-Schnittstelle muss ein gekreuzt gepoltes Kabel (Nullmodemkabel) (nicht mitgeliefert)
verwendet werden.

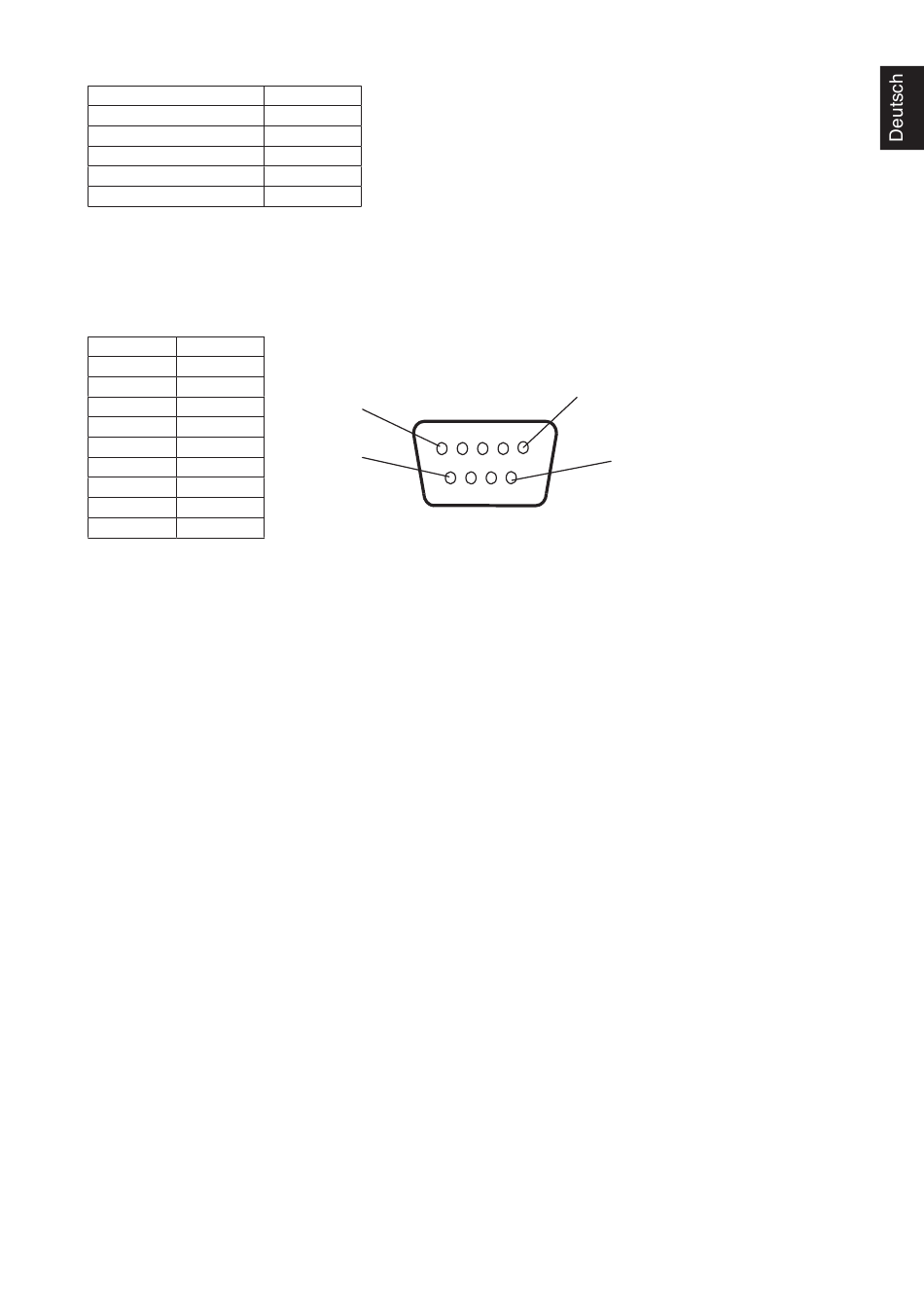

2) PINBELEGUNG
RS-232C-Eingang/Ausgang
Pin-Nr.
Name
1
NC
2
TXD
3
RXD
4
NC
5
GND
6
NC
7
NC
8
NC
9
NC
Dieser LCD-Monitor verwendet RXD-, TXD- und GND-Leitungen für die RS-232C-Steuerung.
Wenn der angebrachte Converter verwendet wird, werden das 2-polige TXD und das 3-polige RXD ausgetauscht.
RS-232C
9600 [Bit/s]
8 [Bit]
KEINE
1 [Bit]
KEINE
D-Sub, 9-polig (Monitorseite)
1
6
Deutsch-63
5
9
