2. Strømvelger (I-4)
Bruk velgeren til å stille inn maksimal inngangsstrøm
for enheten. Innstillingene 0, 8 og 9 er forbeholdt
Power Sharing Smart-funksjonen (I-5).
INNSTILLING 0
STRØM (A) R
3. Strømtilkobling
Bruk alltid standardledninger som kan føre strømmen som er innstilt med strømvelgeren.
Hvis Wallboxen din bruker den bakre inngangen, følg trinnene i avsnitt 3-A. Hvis ikke, gå til avsnitt 3-B.
3-A. Tilkobling bak
Trinn 3-A.1: Bak på Wallboxen finnes et område der veggen er tynnere; bruk en kutter eller et annet skarpt
verktøy og skjær et hull for ledningen.
Trinn 3-A.2: Før strømledningen gjennom panelet på en nøyaktig og bestemt måte. Panelet er laget slik at
ledninger på mellom 11 og 17 mm kan føres gjennom det, hvilket er standardmål for ledninger som kan føre
opptil 22 kW.
Trinn 3-A.3: Fest laderen til veggen. Fest skruene på de markerte stedene ved å starte øverst og gå i retning
med klokken (I-6. 1 ). Kontroller at Wallbox Pulsar Plus er godt festet til veggen.
Trinn 3-A.4: Sørg for at de tidligere trinnene har blitt riktig utført.
3-B. Tilkobling på undersiden
Trinn 3-B.1: Fest laderen til veggen. Skru inn skruene på de markerte stedene ved å starte øverst og gå i retning
med klokken (I-6. 1 ). Kontroller at Wallbox Pulsar Plus er godt festet til veggen.
Trinn 3-B.2: Sett inn strømtilførselsledningene gjennom ledningskontakten (I-6.2, I-6.3).
Trinn 3-B.3: Sørg for at de tidligere trinnene har blitt riktig utført.
Koble nøytral- og jordledningene til terminalen i henhold til tilførselskonfigurasjonen (I-6.2, I-6.3).
82
1 2 3 4 5 6 7 8 9
6 10 13 16 20 25 32 R R

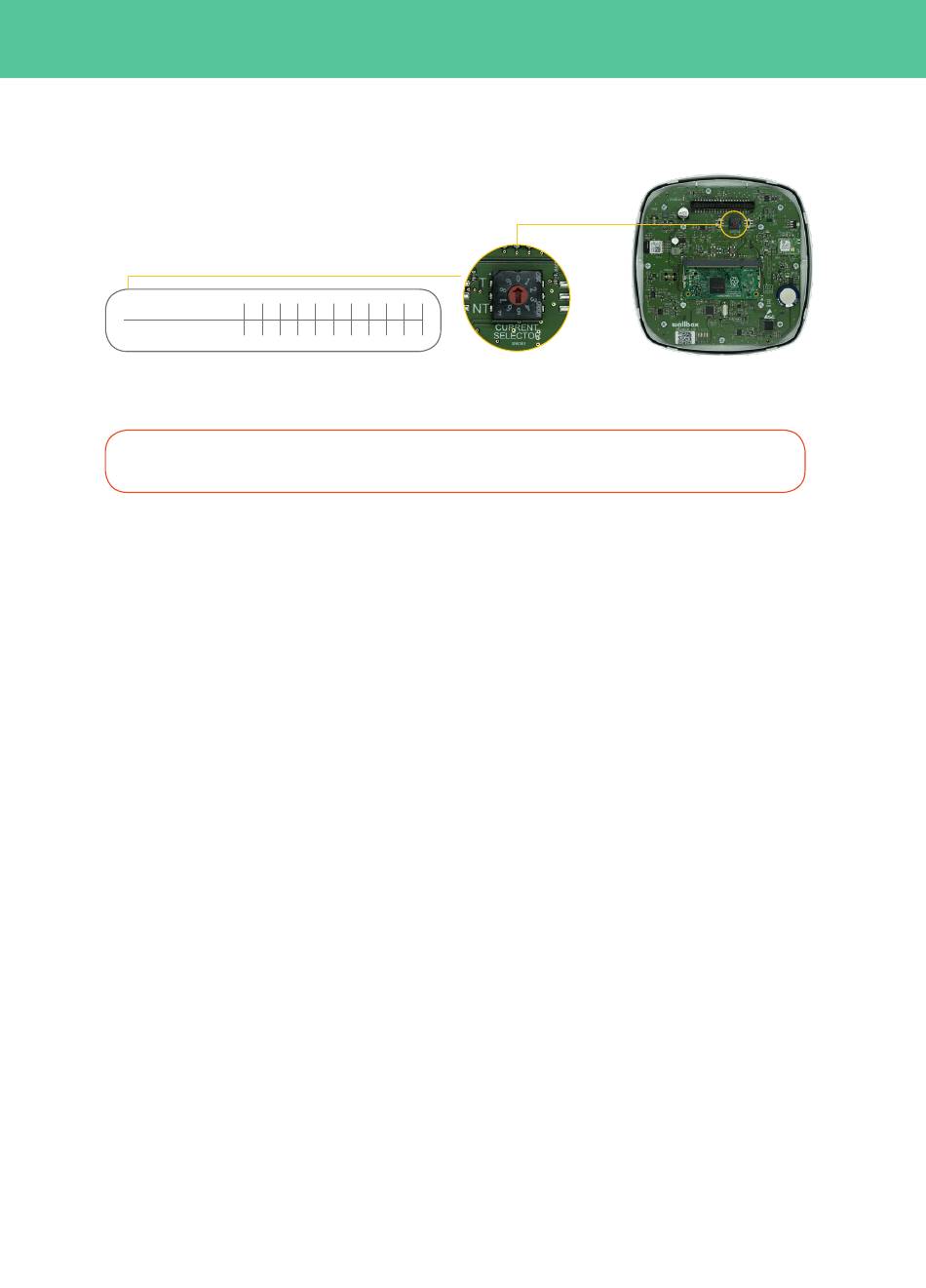

I-5: Strømvelger
