PSEN cs3.1p/M12
Geeignete Pilz-Auswertegeräte sind zum Beispiel:
}
PNOZelog für Schutztürüberwachung
}
PNOZpower für Schutztürüberwachung
}
PNOZsigma für Schutztürüberwachung
}
PNOZ X für Schutztürüberwachung
}
PNOZmulti für Schutztürüberwachung
Konfigurieren Sie den Schalter im PNOZmulti Configurator mit Schaltertyp 3.
}
PSS für Schutztürüberwachung mit Standardfunktionsbaustein SB064, SB066 oder
FS_Safety Gate
}
PSSuniversal PLC für Schutztürüberwachung mit Funktionsbaustein FS_SafetyGate
Der korrekte Anschluss am jeweiligen Auswertegerät ist in der Bedienungsanleitung zum
Auswertegerät beschrieben. Stellen Sie sicher, dass der Anschluss nach den Vorgaben in
der Bedienungsanleitung des ausgewählten Auswertegeräts durchgeführt wird.
Auf den folgenden Seiten sind beispielhaft die Anschlüsse an zwei Auswertegeräten darge-
stellt:
}
PNOZ s3 und
}
PNOZmulti

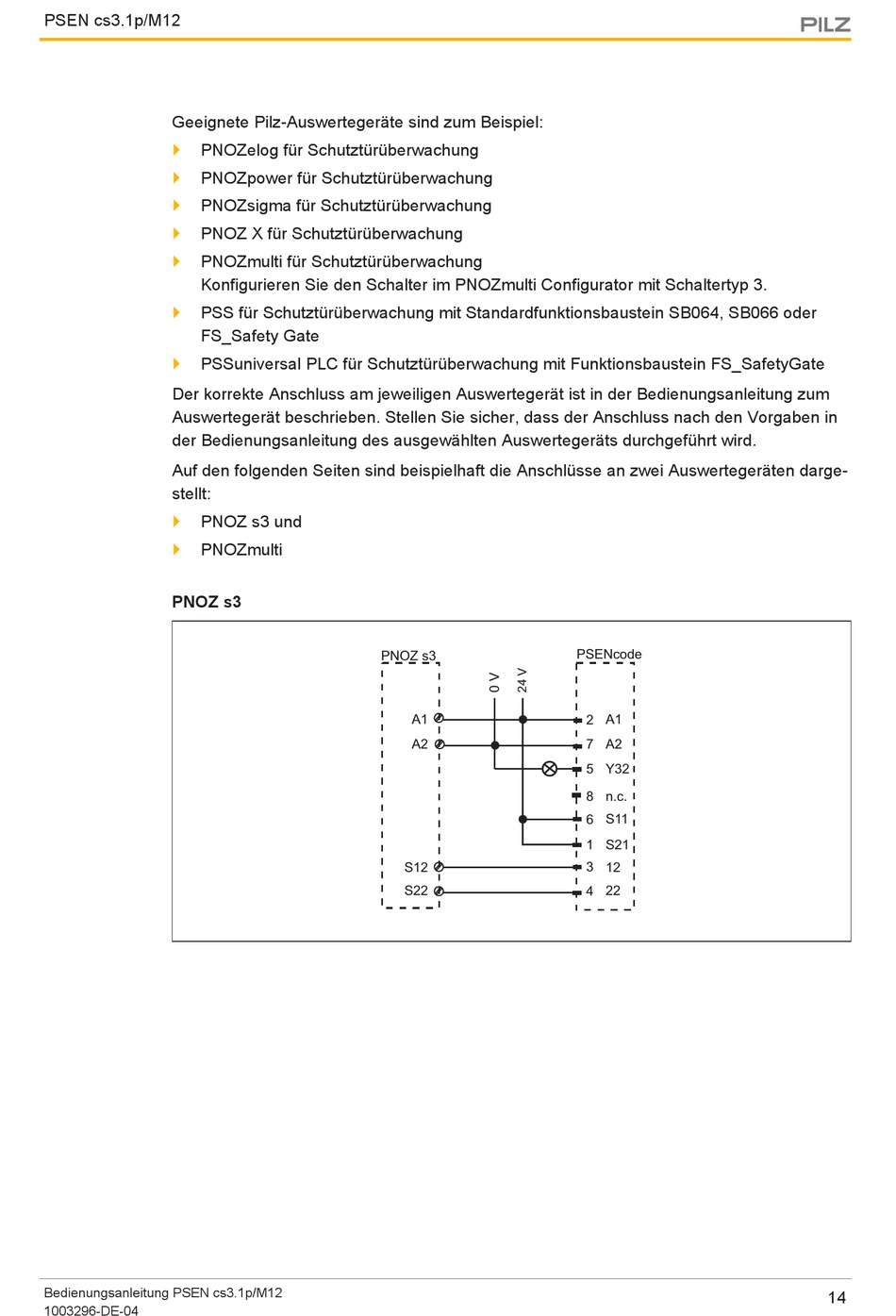

PNOZ s3
Bedienungsanleitung PSEN cs3.1p/M12
1003296-DE-04
PNOZ s3
A1
A2
S12
S22
PSENcode
2
A1
7
A2
5
Y32
8
n.c.
6
S11
1
S21
3
12
4
22
14
