M

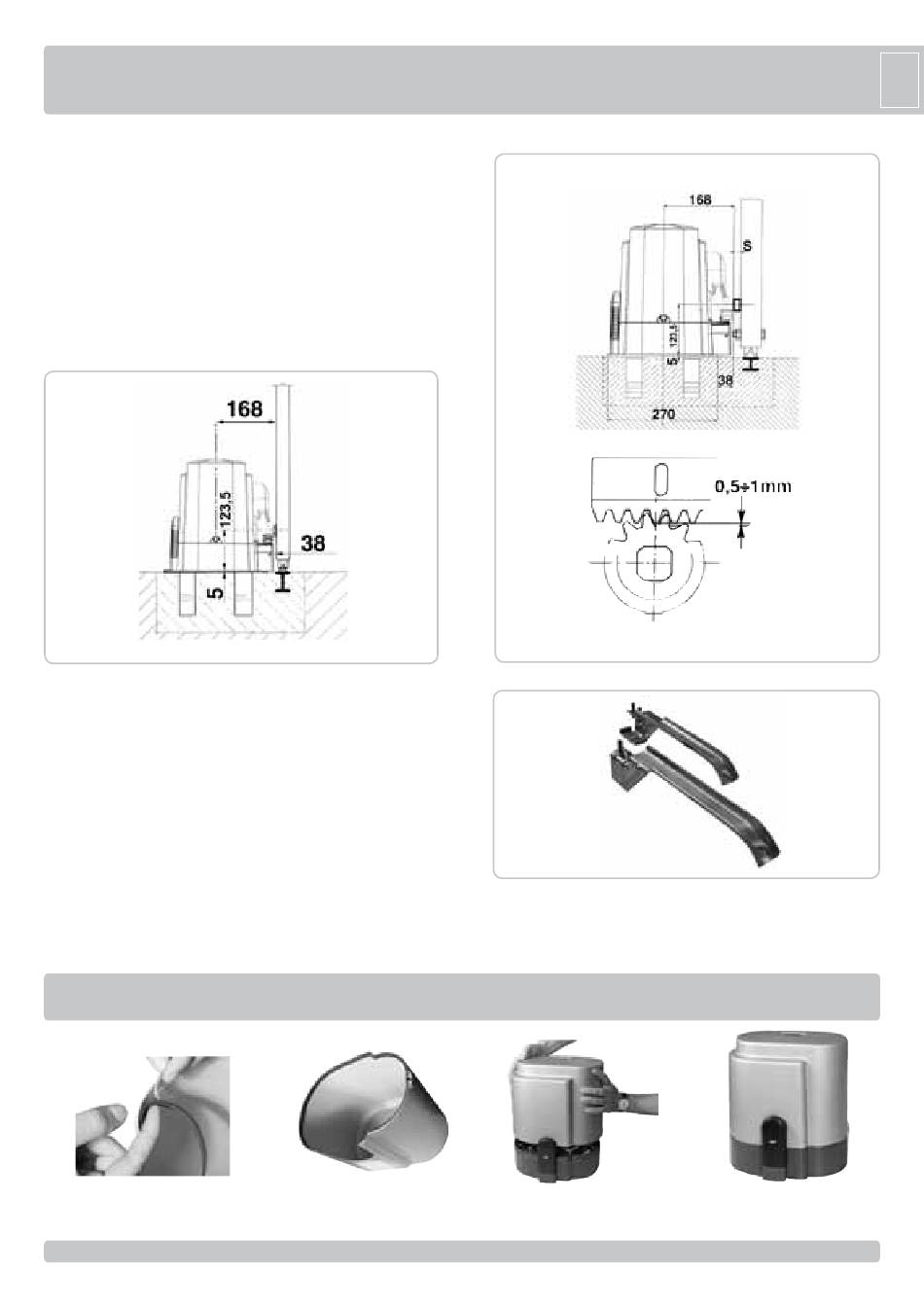

OTOrBEfEsTIGUNG UND ZAHNsTANGE
N.B.: Metallzahnstange nur Code ACs9050 verwenden.
Die Zahnstange muss gegenüber der Motorhalterung in einer
entsprechendenden Höhe befestigt werden.
Diese Höhe kann mittels an der Zahnstange befestigten Ösen verändert
werden.
Die Höhenregulierung muss solange erfolgen, bis das Tor sich während
der Bewegung nicht mehr auf das Zugrad K aufstützt (Abb. 5, 6).
Um die Zahnstange am Tor zu befestigen, müssen 5-mm-Bohrungen
und M6-Gewinde ausgeführt werden.
Das Zugrad muss ca. 1mm Spiel gegenüber der Zahnstange besitzen.
Abmessungen in mm
B
EfEsTIGUNG DEs ENDsCHALTErs
Um den Lauf des mobilen Teils zu beenden, müssen zwei Nocken
an den Enden der Zahnstange positioniert werden (Abb. 7).
Die Regulierung des Öffnungs- und Schließlaufes wird erhalten,
indem diese entlang der Zahnstangenzähne verschoben werden.
Um die Zahnstangennocken festzustellen, müssen die mitgelieferten
Schrauben am Boden befestigt werden.
ANMERKUNG: Außer den o. g. elektrischen Feststellnocken müssen
ebenfalls robuste mechanische Anschläge montiert werden, die ein
Herausgleiten des Tors aus den oberen Führungen verhindern.
I
NsTANDHALTUNG
Die Entriegelung darf nur von spezialisiertem Personal und erst
nach dem Abschalten der elektrischen Motorstromversorgung
erfolgen.

ABsCHLIEssENDE ArBEITEN -

Installation der Dichtung
5
Die Dichtung darf nur nach Beendigung der Installation montiert
werden, vor dem Wiedereinbau des Gehäuses.
Installierte Dichtung
37
37
Abmessungen in mm
Den Führungslauf bei geschlossenem Tor periodisch von Steinen und
anderen Verunreinigungen säubern.
Schließen des Gehäuses
D
6
7
Motor betriebsbereit
