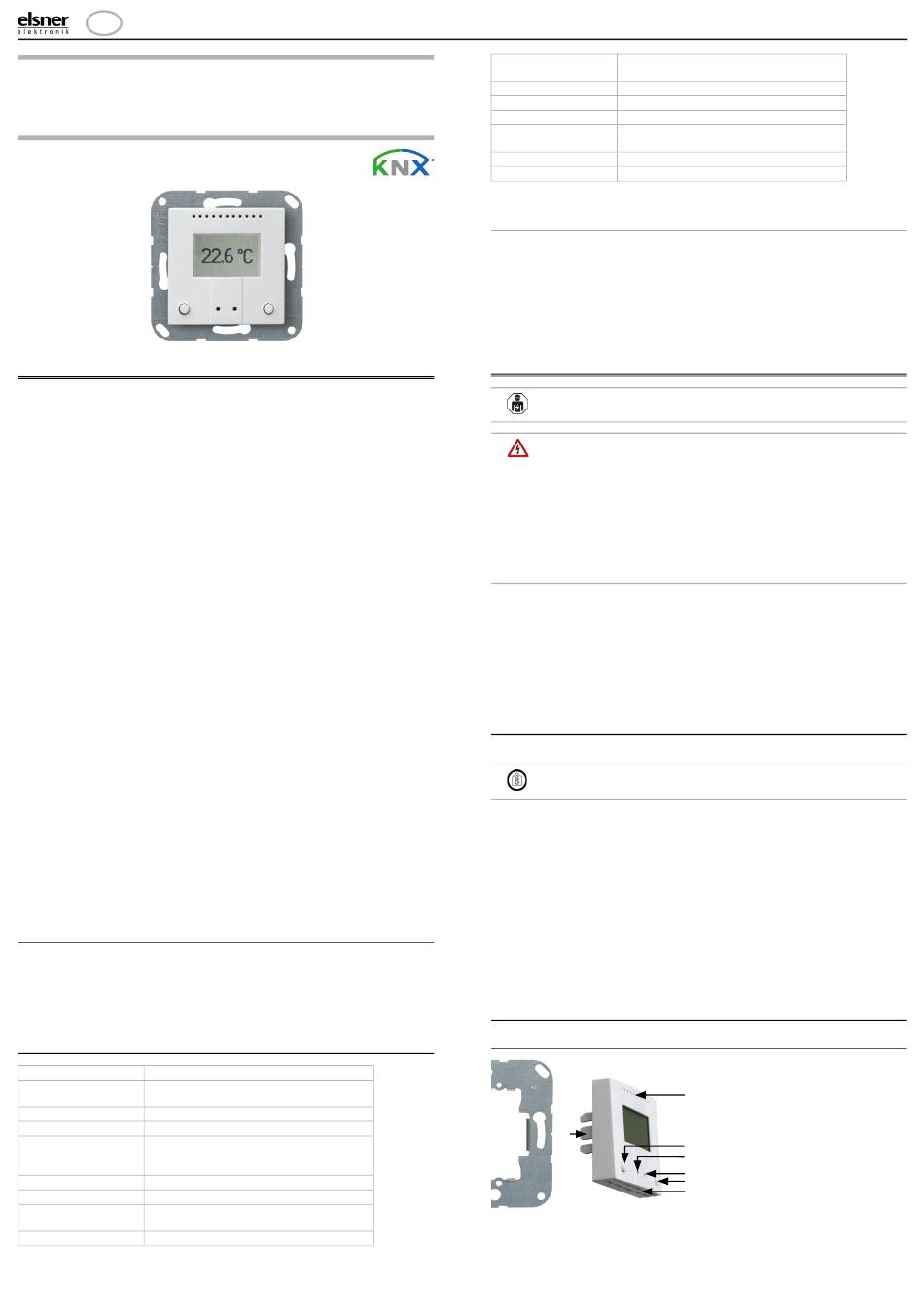

elsner elektronik KNX T-B-UP Technische Daten Und Installationshinweise

D
KNX T-B-UP
Temperatursensor
Technische Daten und Installationshinweise
Artikelnummer 70358 (Weiß)
1. Beschreibung
Der Temperatursensor KNX T-B-UP misst die Raumtemperatur. Über den Bus
kann der Sensor einen externen Messwert empfangen und mit den eigenen Daten
zu einer Gesamttemperatur (Mischwert) weiterverarbeiten. Der KNX T-B-UP hat
zwei Taster, die zur Veränderung der Raumtemperatur (Solltemperatur), zur Um-
schaltung zwischen den Betriebsmodi oder als frei programmierbare Bustaster ver-
wendet werden können.
Der KNX T-B-UP hat einstellbare Grenzwerte. Die Grenzwert-Ausgänge und weite-
re Kommunikationsobjekte können über UND- und ODER-Logik-Gatter verknüpft
werden. Zusätzlich kann ein integrierter Stellgrößenvergleicher Werte, die über
Kommunikationsobjekte empfangen wurden, vergleichen und ausgegeben. Der
Sensor hat einen PI-Regler für Heizung und Kühlung.
Das integrierte Display zeigt den eigenen Wert und über den Bus empfangene Daten
(z. B. Datum, Uhrzeit). Das Gehäuse wird mit einem Rahmen der im Gebäude ver-
wendeten Schalterreihe ergänzt und passt sich so nahtlos in die Innenausstattung
ein.
Funktionen:
• Messung der Temperatur
• Mischwert aus eigenem Messwert und externem Wert (Anteil prozentual
einstellbar)
• Anzeige 1-3 Zeilen (gemessener Wert oder über der Bus empfangene Werte)
oder Anzeige für Temperaturregelung (siehe auch Modus-Anzeige und
manueller Temperaturregler, Seite 2)
• 2 Taster. Konfiguration als Bustaster oder zur Veränderung der
Solltemperatur und zur Umschaltung zwischen den Betriebsmodi (siehe auch
Raumtemperatur mit den Tasten verändern, Seite 2)
• PI-Regler für Heizung (ein- oder zweistufig) und Kühlung (ein- oder
zweistufig) nach Temperatur. Regelung nach separaten Sollwerten oder
Basissolltemperatur
• Grenzwerte einstellbar per Parameter oder über Kommunikationsobjekte
• 8 UND- und 8 ODER-Logik-Gatter mit je 4 Eingängen. Als Eingänge für die
Logik-Gatter können sämtliche Schalt-Ereignisse sowie 16 Logikeingänge in
Form von Kommunikationsobjekten genutzt werden. Der Ausgang jedes
Gatters kann wahlweise als 1 Bit oder 2 x 8 Bit konfiguriert werden
• 2 Stellgrößenvergleicher zur Ausgabe von Minimal-, Maximal- oder
Durchschnittswerten. Jeweils 5 Eingänge für über Kommunikationsobjekte
empfangene Werte
Die Konfiguration erfolgt mit der KNX-Software ETS. Die Produktdatei steht auf
der Homepage von Elsner Elektronik unter www.elsner-elektronik.de im Menü-
bereich „Service" zum Download bereit.
1.1. Lieferumfang
• Gehäuse mit Display und Sensorplatine
• Trägerplatte
Sie benötigen zusätzlich (nicht im Lieferumfang enthalten):
• Gerätedose nach DIN 49073
• Rahmen (für Einsatz 55 x 55 mm), passend zum im Gebäude verwendeten
Schalterprogramm
1.2. Technische Daten
Gehäuse Kunststoff (teilweise lackiert)
Farben • Weiß glänzend (ähnlich RAL 9016 Verkehrs-
weiß)
Montage auf Gerätedose nach DIN 49073
Schutzgrad IP 20
Maße Gehäuse ca. 55 x 55 (B x H, mm),
Aufbautiefe ca. 15 mm,
Trägerplatte ca. 71 x 71 (B x H, mm)
Gesamtgewicht ca. 50 g
Umgebungstemperatur Betrieb -10...+50°C, Lagerung -20...+60°C
Umgebungsluftfeuch- 5...95% rF, Betauung vermeiden
tigkeit
Betriebsspannung KNX-Busspannung
Temperatursensor KNX T-B-UP • Stand: 29.11.2021 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Temperatursensor KNX T-B-UP
Busstrom
Datenausgabe
Gruppenadressen
Zuordnungen
Kommunikationsob-
jekte
Messbereich
Auflösung
Das Produkt ist konform mit den Bestimmungen der EU Richtlinien.
1.2.1. Genauigkeit der Messung
Messwertabweichungen durch Störquellen (siehe Kapitel Montageort) müssen in
der ETS korrigiert werden, um die angegebene Genauigkeit des Sensors zu errei-
chen (Offset).
Bei der Temperaturmessung wird die Eigenerwärmung des Gerätes durch die
Elektronik berücksichtigt. Sie wird von der Software kompensiert indem die gemes-
sene Temperatur um die Eigenerwärmung von 1,8°C reduziert wird. Der angezeigte/
ausgegebene Innentemperaturmesswert nähert sich während der zweistündigen
Aufwärmphase der tatsächlichen Raumtemperatur an.
2.
Teile.
• Untersuchen Sie das Gerät vor der Installation auf Beschädigungen.
Nehmen Sie nur unbeschädigte Geräte in Betrieb.
• Halten Sie die vor Ort geltenden Richtlinien, Vorschriften und
Bestimmungen für die elektrische Installation ein.
• Nehmen Sie das Gerät bzw. die Anlage unverzüglich außer Betrieb und
sichern Sie sie gegen unbeabsichtigtes Einschalten, wenn ein gefahrloser
Betrieb nicht mehr gewährleistet ist.
Verwenden Sie das Gerät ausschließlich für die Gebäudeautomation und beachten
Sie die Gebrauchsanleitung. Unsachgemäße Verwendung, Änderungen am Gerät
oder das Nichtbeachten der Bedienungsanleitung führen zum Erlöschen der Ge-
währleistungs- oder Garantieansprüche.
Betreiben Sie das Gerät nur als ortsfeste Installation, das heißt nur in montiertem
Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbeiten und
nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei-
tung ist Elsner Elektronik nicht haftbar.
2.1. Montageort und Vorbereitung
Der Sensor wird auf einer Gerätedose installiert.
Achten Sie bei der Wahl des Montageorts bitte darauf, dass die Messergebnisse
möglichst wenig von äußeren Einflüssen verfälscht werden. Mögliche Störquellen
sind:
• Direkte Sonnenbestrahlung
• Zugluft von Fenstern oder Türen
• Bei Unterputz-Montage: Zugluft aus Rohren, die von anderen Räumen in die
Dose führen, in der der Sensor montiert ist
• Erwärmung oder Abkühlung des Baukörpers, an dem der Sensor montiert ist,
z. B. durch Sonneneinstrahlung, Heizungs- oder Kaltwasserrohre
• Anschlussleitungen, die aus einem kälteren oder wärmeren Bereich zum
Sensor führen
Temperaturabweichungen durch solche Störquellen müssen in der ETS korrigiert
werden, um die angegebene Genauigkeit des Sensors zu erreichen (Temperatur-
Offset).
2.2. Aufbau des Sensors
2.2.1. Gehäuse
max. 6 mA,
max. 10 mA bei aktiver Programmier-LED
KNX +/- Bussteckklemme
max. 254
max. 254
176
-40...+80°C
0,1°C
Installation und Inbetriebnahme
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung dürfen nur
von einer autorisierten Elektrofachkraft durchgeführt werden.
VORSICHT!
Elektrische Spannung!
Im Innern des Geräts befinden sich ungeschützte spannungsführende
Der Sensor darf nur in trockenen Innenräumen installiert und
betrieben werden. Betauung vermeiden.
Abb. 1
1 Trägerplatte
1
2 Rasten
3
3 Öffnungen für Luftzirkulati-
4 Taste
2
5 Programmier-LED (ver-
4
5
6 Programmier-Taste (ver-
6
7
8
7 Taste
8 Öffnungen für Luftzirkulati-
on
senkt)
senkt) zum Einlernen des
Geräts
on (UNTEN)
DBEEA6120
