3. Connexion
L'Europe
Une rallonge WLL est disponible en tant que produit
standard et doit être commandé séparément.
Si l'actionneur à chaîne est utilisé en liaison avec
l'évacuation de fumée, les prises montées doivent être
isolées et remplacées par des prises/des connecteurs
homologués pour l'évacuation de fumée.
D'autres pays
Pour utiliser le câble de raccordement et connecteur
selon la réglementation nationale applicable.
Important! Conformément à la règlementation nationale
en vigueur, EN 60204-1et la directive des machines, le
câble jeune-vert ne doit pas être utilisé pour autre chose
que la terre (PE).
Longueur/dimension du câblage
La baisse de tension autorisée dans le
câble d'actionneur est de 2V maximum.
Quand MotorLink™ max. 50m cäblage.
Dimensions du câblage / Kabelltvärsnitt
Longueur max. du câblage.
Max. Kabellängd
Dimension du câblage / Kabeltvärsnitt
Longeur max. de câblage
Max. kabellängd
Connexion des actionneurs
Pour la connction de la unitde commande
voir la unité de commande-instruction
±24VDC WMU 836-1
Simple/single
ouvrir
±24VDC WMU 836-2/3/4
öppna
Synchro/Synkro
MotorLink™
*
WMU 836-1/-2/-3/-4
Explication des termes
Actionneurs ±24V DC : NE PAS connecter
le câble à l'unité de commande. Le câble
peut être utilisé pour la maintenance.
Communication de synchronisation
Selon ML-comm
La communication MotorLink™ provenant
de WEC / WBC / WLC / WLS / WBS /
WSC / WIC xxM
±24V
Simple et synchro actionneurs / Single ochsynkro motorer
1 actionneur / motor
2 actionneurs / motorer
3 actionneurs / motorer
4 actionneurs / motorer
MotorLink™
Simple et synchro actionneurs / Single och synkro motorer
1 actionneur / motor
2 actionneurs / motorer
3 actionneurs / motorer
4 actionneurs / motorer
Couleur des câbles
K abelfärg
Blanc
Vert
Brun
Vit
Grön
Maintenance
c able
+
Sync
-
ML-
comm
Maintenance cable
Europa
Förlängningskabel kan levereras som standardvara
(WLL-kabel) och måste beställas separat.
Om kedjemotorn används tillsammans med
brandventilation måste de förmonterade
kontakterna klippas loss. Använd i stället
anslutningar godkända för brandventilation.
Övriga länder
För anslutning använder kabeln och kontakten i
enlighet med gällande nationella bestämmelser.
Viktigt! Enlighet med nationell lagstiftning, EN
60204-1 och direktivet om maskiner måste gulgrön
kabel inte användas för något annat som jord (PE).
Tillåten spänningsförlust för motorledningen
är max. 2 V.
När MotorLink™ max. 50m kabel.
0,75mm²
40m
20m
13m
10m
0,75mm²
40m
20m
13m
10m
Anslutning av motorer
±24V DC Simple/Single
WMU 836-1
+/-
WUC xxx
Maintenance cable
WSC xxx
-/+
±24V DC Synchro/Synkro
WMU 836-2/-3/-4
+/-
WUC xxx
Maintenance cable
WSC xxx
-/+
MotorLink™
WMU 836-1/-2/-3-4
WEC / WBC
ML-comm
WLC / WLS
WBS / WSC
WIC
xxM
För ±24V DC-motorer ska kabeln INTE
anslutas till strömförsörjningen. Kabeln kan
användas vid underhåll och service.
SYNC
Synkroniseringskommunikation
*
ML-comm
MotorLink™-kommunikation från WEC /
WBC / WLC / WLS / WBS / WSC / WIC xxM

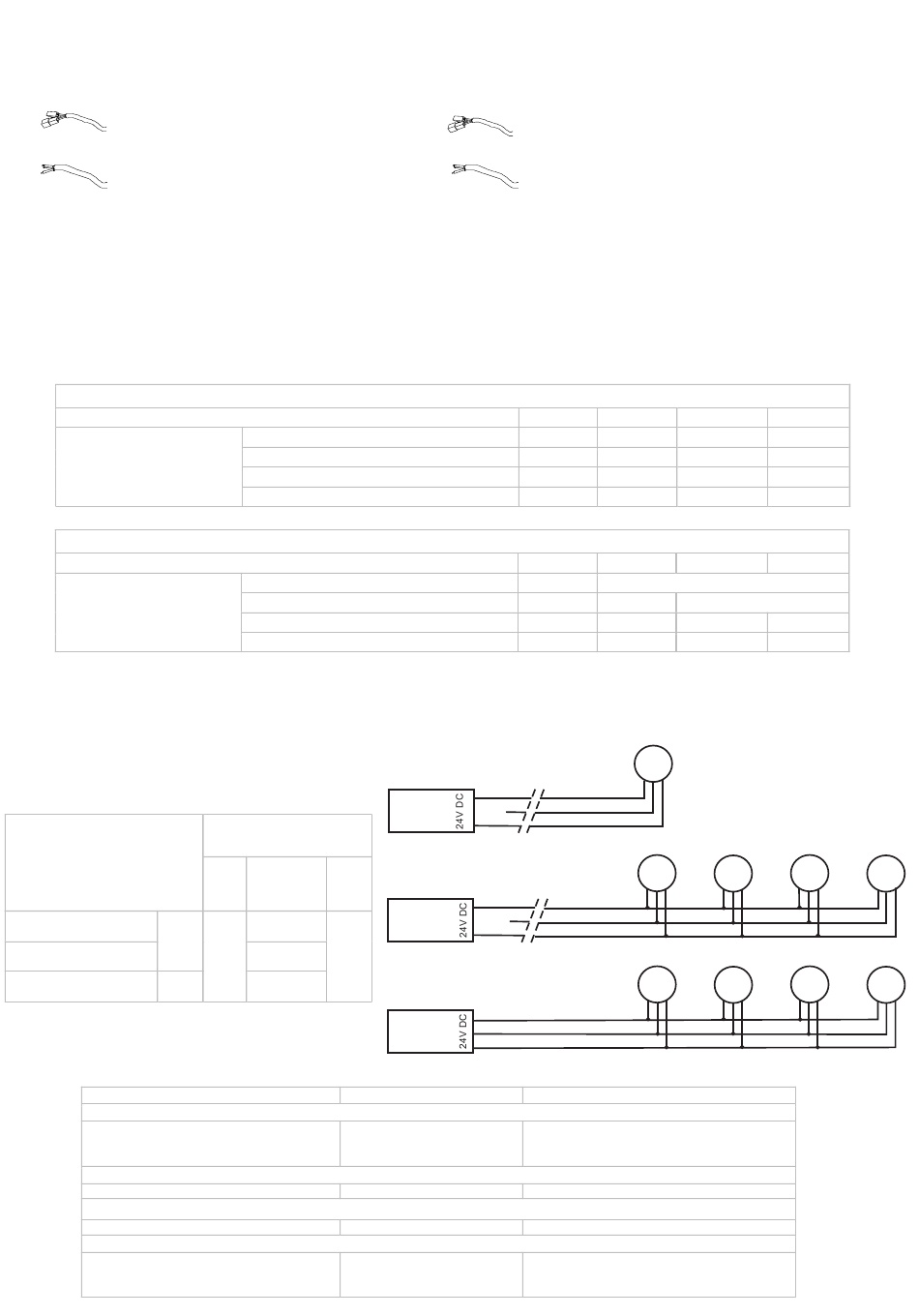

3. Anslutning
Kabellängd/-tvärsnitt
1,50 mm²
2,50 mm²
80m
120m
40m
60m
27m
40m
20m
30m
1,50 mm²
2,50 mm²
50m
40m
50m
27m
40m
20m
30m
För anslutning till styrenhet
se styrenhetvägledningen
M
1
M
M
1
2
SYNC
SYNC
M
M
1
2
Ordförklaring
Beroende på ML-comm
4,00 mm²
192m
85m
64m
48m
4,00 mm²
50m
48m
M
M
3
4
SYNC
M
M
3
4
9/12
