EN
Installation instruction. Read this instal-
lation instruction carefully before
proceeding and keep for future reference.
(Translated text)

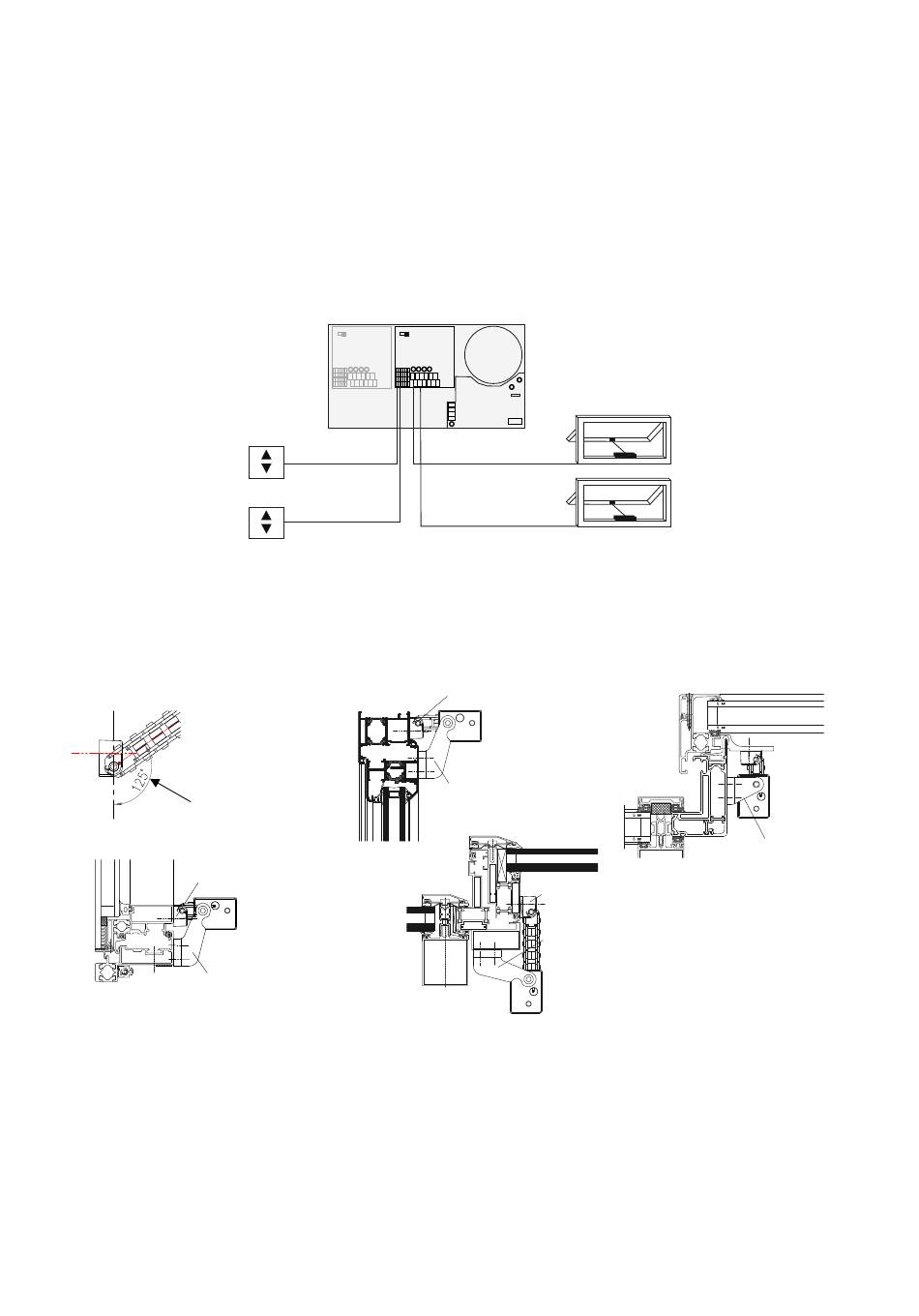

1. Operation of windows
Keypad window #1
Lüftungstaster Fenster #1
Betjeningstryk vindue #1
Keypad window #2
Lüftungstaster Fenster #2
Betjeningstryk vindue#2
2 . Installation situations
Maximum
allowable
angle
Maximal
zulässiger
winkel
Maksimal
tilladelig
vinkel
WAB 836E 01
WAB 836B 01
Motor brackets and chain brackets are to be
ordered separately.
800 mm and 1000 mm stroke are only to be used
for bottom-hung windows.
The motor brackets must be mounted on the
WMU 836 with the enclosed WindowMaster bolts.
Tighten these bolts with 10 Nm.
It is important that rivet nuts are used for
mounting on aluminium windows and that locktite
is used on screws.
WMU 836 must be mounted turnable in the motor
brackets.
WMU 836-n
DE
Montageanleitung. Vor Montagebeginn
bitte sorgfältig diese Montageanleitung
lesen und für spätere Verwendung
aufbewahren. (Übersetzer Text)
1. Bedienungen von Fenstern 1. Betjening af vinduer
Open/öffnen/åbne
Motor line/Linie #1
Close/Zu/Luk
Motor line/Linie #2
2. Einbausituationen
WAB 836E 01
WAB 836B 01
Motorbeschläge und Kettenbeschläge müssen
separat bestellt werden.
800 mm und 1000 mm Hub sind ausschließlich für
Kippflügel geeignet.
Für die Montage der Motorbeschläge an den
Motor sind nur die mitgelieferten WindowMaster
Schrauben zu verwenden. Die Schrauben
müssen mit 10 Nm angezogen werden.
Bei der Montage der Beschläge auf einem
Aluminiumprofil sind Einziehmuttern zu
verwenden. Die Schrauben sind gegen lösen zu
sichern.
Der WMU 836 soll mit Hilfe der Motorbeschläge
immer drehbar montiert werden.
Monteringsvejledning. Læ s denne
monteringsvejledning grundigt igennem før
montering. Vejledningen bør gemmes.
(Original tekst)
MotorController
Window/Fenster/Vindue #1
Window/Fenster/Vindue #2
2. Indbygningssituationer
WAB 836E 01
WAB 836B 01
Motorbeslag og rammebeslag skal bestilles
separat.
800 mm & 1000 mm må kun benyttes til
bundhængte vinduer.
Til montering af motorbeslag på WMU 836 skal de
vedlagte WindowMaster bolte anvendes. Boltene
spændes med 10 Nm.
Ved montage på aluminiumsvinduer er det vigtigt
at der anvendes rivnuts samt at der bruges loctite
på skruer.
WMU 836 skal altid monteres drejeligt i
motorbeslagene.
DK
WAB 836E 01
WAB 836A 01
3/12
