Technische Information

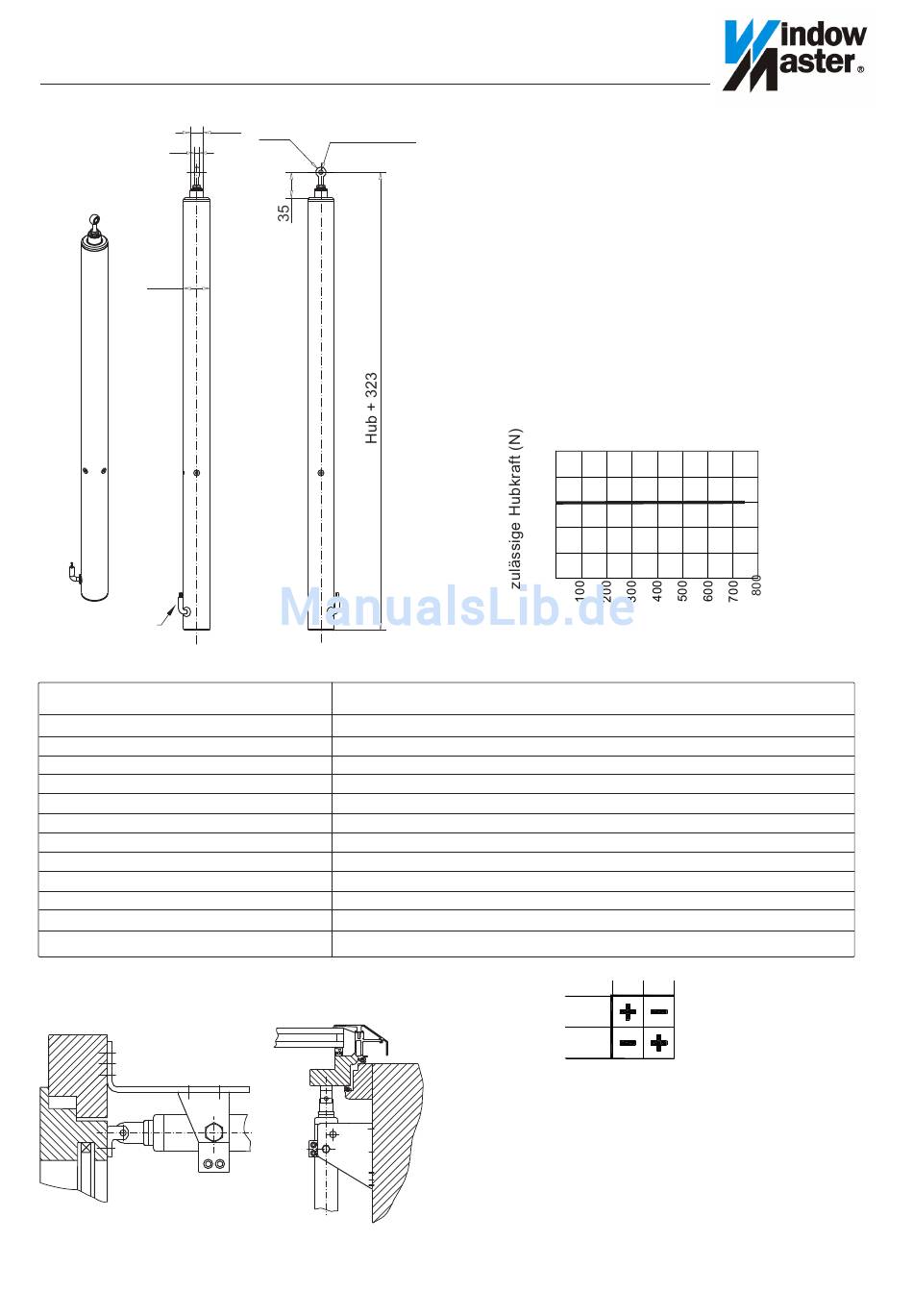

Spindelantrieb WMS 306
7
Ø36
2,5m
Technische Daten:
Bezeichnung:
Betriebsspannung:
Stromaufnahme:
Max. Druckkraft:
Hub:
Hubgeschwindigkeit:
Einschaltdauer:
Lastabschaltung:
Schutzart nach DIN VDE 0470 Teil 1:
Betriebstemperatur
Anschlussleitung:
Gehäuse:
Hinweis
Montagebeispiele:
Wma 200770-0313
©2007, 2013 WindowMaster A/S
Ø18
Ø14
Ø6,2 / Ø8,2
WMS 306
24V DC (+30% -20%). Max.20% Restwelligkeit
ca. 1A
600N
300, 500, 750mm
8mm/s (Voll Last)
max. 3 Min. per 10 Min. (30%)
integrierte elektronische Lastabschaltung
IP 54
-5°C bis +75°C
Silikon, grau, 2,5m
Aluminium-Rohr, EV1, silber eloxiert
Technische Änderungen vorbehalten
®WindowMaster is a registered trademark used under licence by WindowMaster Group
Beschreibung:
Spindelantrieb zur Betätigung von Klappen und
Flügeln für die Funktionen Rauchabzug und
Natürlicher Lüftung,
- im runden Aluminiumrohr,
- wartungsfrei durch Dauerschmierung,
- äußere Teile korrosionsfrei,
- hitzefeste Silikon-Anschlussleitung,
- stabile, knicksichere Konstruktion.
Der Spindelantrieb schaltet beim Erreichen der
Endpositionen, durch die eingebaute elektronische
Lastabschaltung, automatisch ab.
Kraft-Weg-Diagramm
1000
800
600
400
200
0
Hub (mm)
Elektrischer
Auf Zu
Anschluss:
weiß
braun
Achtung:
Sicherstellen, dass die Antriebsspannung mit der auf
dem Typenschild bezeichneten übereinstimmt.
Ausführung von Montage und Inbetriebnahme nur
durch ausgebildetes Fachpersonal.
Es muss gesichert sein, dass allen hierfür gültigen
Vorschriften und Richtlinien entsprochen wird.
Alle Maßangaben sind am Bau eigenverantwortlich zu
prüfen und ggf. anzupassen.
Die elektrische Anlage vor Inbetriebnahme nach den
Sicherheitsvorschriften des VDE überprüfen.
Nennspannung
24V DC
Seite 1 von 2
