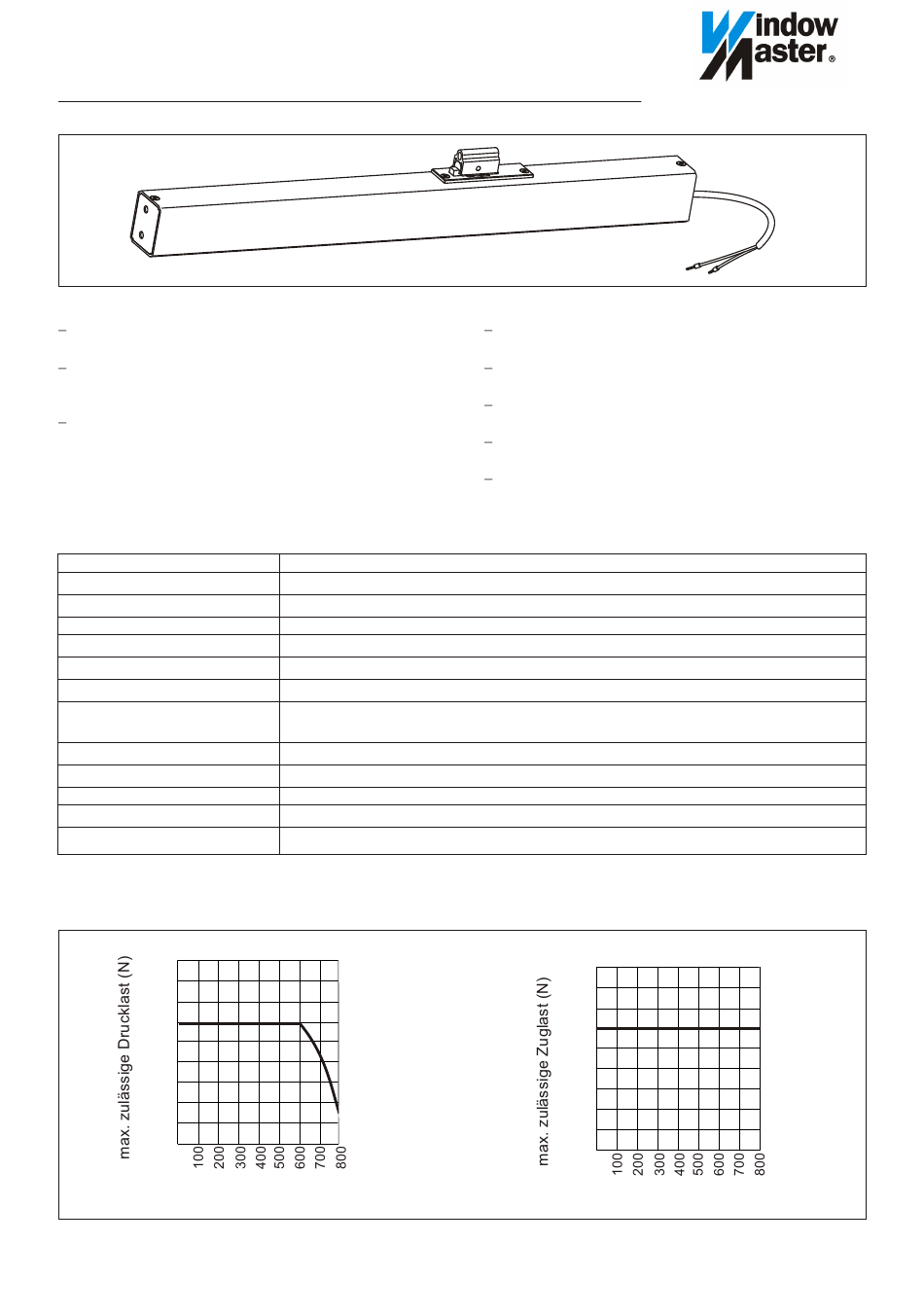

Window Master WMU 866 Technische Information

Technische Information
Kettenschubantrieb WMU 866
Beschreibung:
Wartungsfreier Kettenschubantrieb für
Anwendungen im RWA- und Lüftungsbereich.
Vielseitige Anwendungsbereiche, wie Kipp-, Klapp-,
Schwing- und Drehflügel. Auch für Dachfenster und
Lichtkuppeln geeignet
Integrierte Schließkraftoptimierung, die vor Ort
eingestellt werden kann.
Technische Daten:
Typ:
Nennspannung:
Nennstrom:
Druckkraft:
Zugkraft:
Nennhübe:
Einschaltdauer:
Hubgeschwindigkeit:
Lebensdauer:
Anschlussleitung:
Gehäuse:
Betriebstemperatur:
Schutzart:
Die maximal zulässigen Lasten sind dem untenstehenden Diagramm zu entnehmen.
900
800
700
600
500
400
300
200
100
0
Hub (mm)
Änderungen und Irrtümer bleiben vorbehalten
Achtung:
Ausführung von Montage und Reparatur nur durch
ausgebildetes Fachpersonal.
Es muss gesichert sein, dass allen hierfür gültigen
Vorschriften und Richtlinien entsprochen wird.
Alle Maßangaben sind am Bau eigenverantwortlich
zu prüfen und ggf. anzupassen.
Sicherstellen, dass die Antriebsspannung mit der im
Typenschild bezeichneten übereinstimmt.
Die elektrische Anlage vor Inbetriebnahme nach den
Sicherheitsvorschriften des VDE überprüfen.
WMU 866 0XXX
24 VDC (+ 30 % / - 20 %)
ca. 1,0 A
600 N bis 600 Hub
600 N bis 800 Hub
300, 400, 500, 600, 800 mm
30 % /10 Min. S3
ca. 9,5 sec. / 100 mm
= ca. 10,5 mm / sec.
>10 000 Doppelhübe
2,5 m Silikon, grau
Alu, silber eloxiert
- 5° C bis +75° C
IP 32 (in Verbindung mit Abdeckstopfen aus Konsolensätzen)
Seite 1 von 4 Dat-WMU 836
900
800
700
600
500
400
300
200
100
0
Hub (mm)
Revision: 05 Stand: 04.09.06
