Installation instruction. Read this instal-
lation instruction carefully before
proceeding and keep for future reference.
(Translated text)
See instruction for WMU 836-n on:
1 - Operation of windows
2 - Installation instructions
3 - Connection
- also see below
"3. Connection CONTIONUED"
4 - Initialisation
5 - Calibration
6 - Important information
3. Connection
CONTINUED

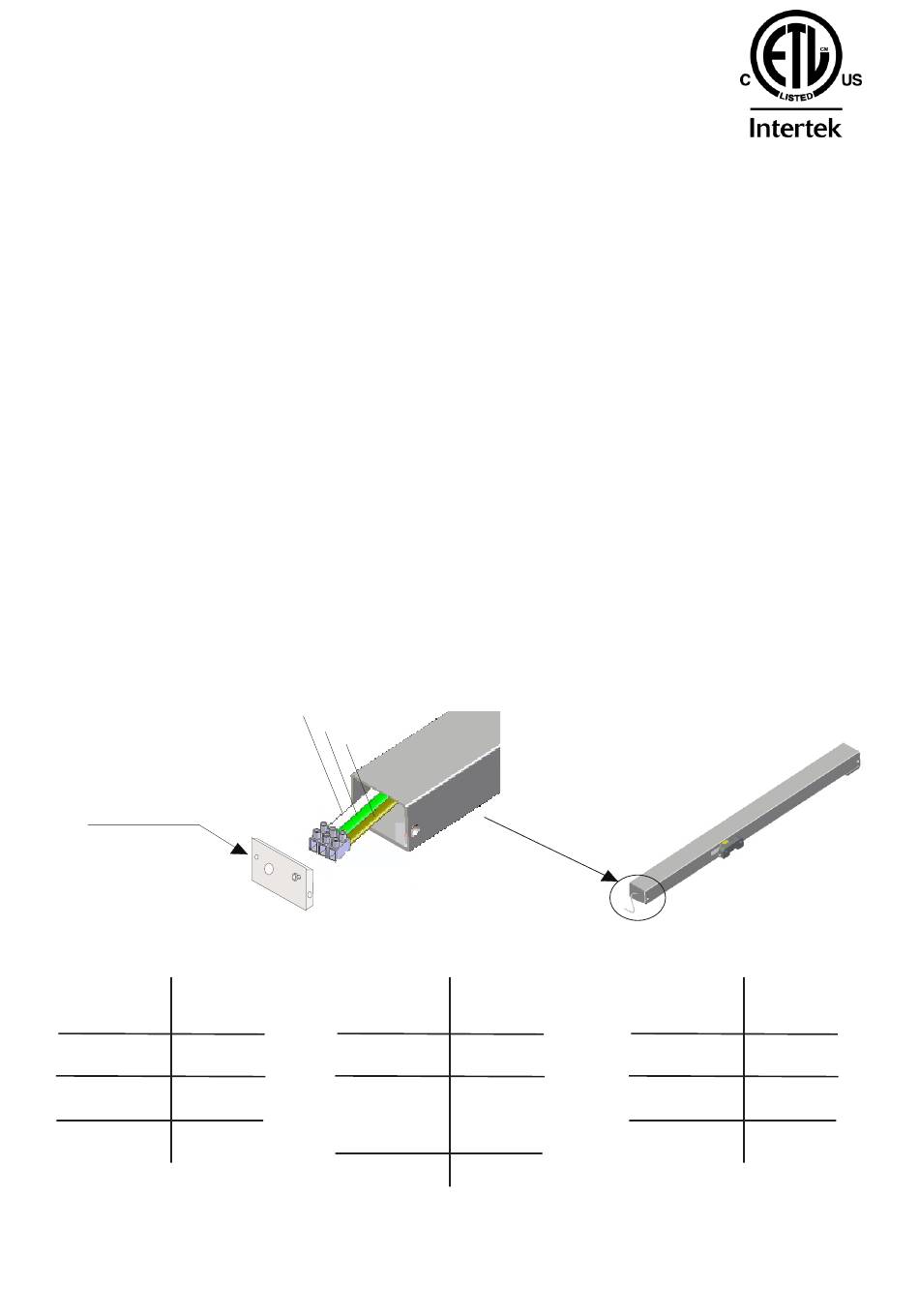

WMU 836-n UL comes without cable.
Cable connection behind actuator end
flap.
Connect the cable in the cable
connecting terminal block.
Actuator end flap
Antriebsendkappe
Motorendeklap
±24V DC
WMU 836-1
Connection
Open
Anschluss
Auf
Tilslutning
Åbn
+
WH/WS/HV
Maintenance
GR
cable
BR
-
WMU 836-n UL
Montageanleitung. Vor Montagebeginn
bitte sorgfältig diese Montageanleitung
lesen und für spätere Verwendung
aufbewahren. (Übersetzer Text)
Siehe die Anleitung für WMU 836-n für:
1 - Bedienungen von Fenstern
2 - Einbausituationen
3 - Anschluss
- und unten Text
"3. Anschluss Fortsetzung"
4 - Initialisieren
5 - Kalibrieren
6 - Wichtige Informationen
3. Anschluss
FORTSETZUNG
WMU 836-n UL wird OHNE Kabel
geliefert.
Kabelanschluss hinter der
Antriebsendkappe.
Das Verbindungskabel in der
Lüsterklemme montieren.
WH / WS / HV
GR
BR
±24V DC
WMU 836-2/3/4
Connection
Anschluss
Tilslutning
WH/WS/HV
GR
BR
DE
Open
Auf
Åbn
+
Maintenance
cable
+
Sync
-
DK
Monteringsvejledning. Læ s denne
monteringsvejledning grundigt igennem før
montering. Vejledningen bør gemmes.
(Original tekst)
Se vejledning for WMU 836-n vedrørende:
1 - Betjening af vinduer
2 - Indbygningssituationer
3 - Tilslutning
- se også nedenstående tekst
"3. Tilslutning FORTSAT"
4 - Initialisering
5 - Kalibrering
6 - Vigtig information
3. Tilslutning
FORTSAT
WMU 836-n UL leveres UDEN
kabel.
Ledningstilslutning bag
motorendeklappen.
Kablet tilsluttes klemrækken.
MotorLink™
WMU 836-1/-2/-3-4
Connection
Open
Anschluss
Auf
Tilslutning
Åbn
+
WH/WS/HV
ML-comm
GR
BR
-
