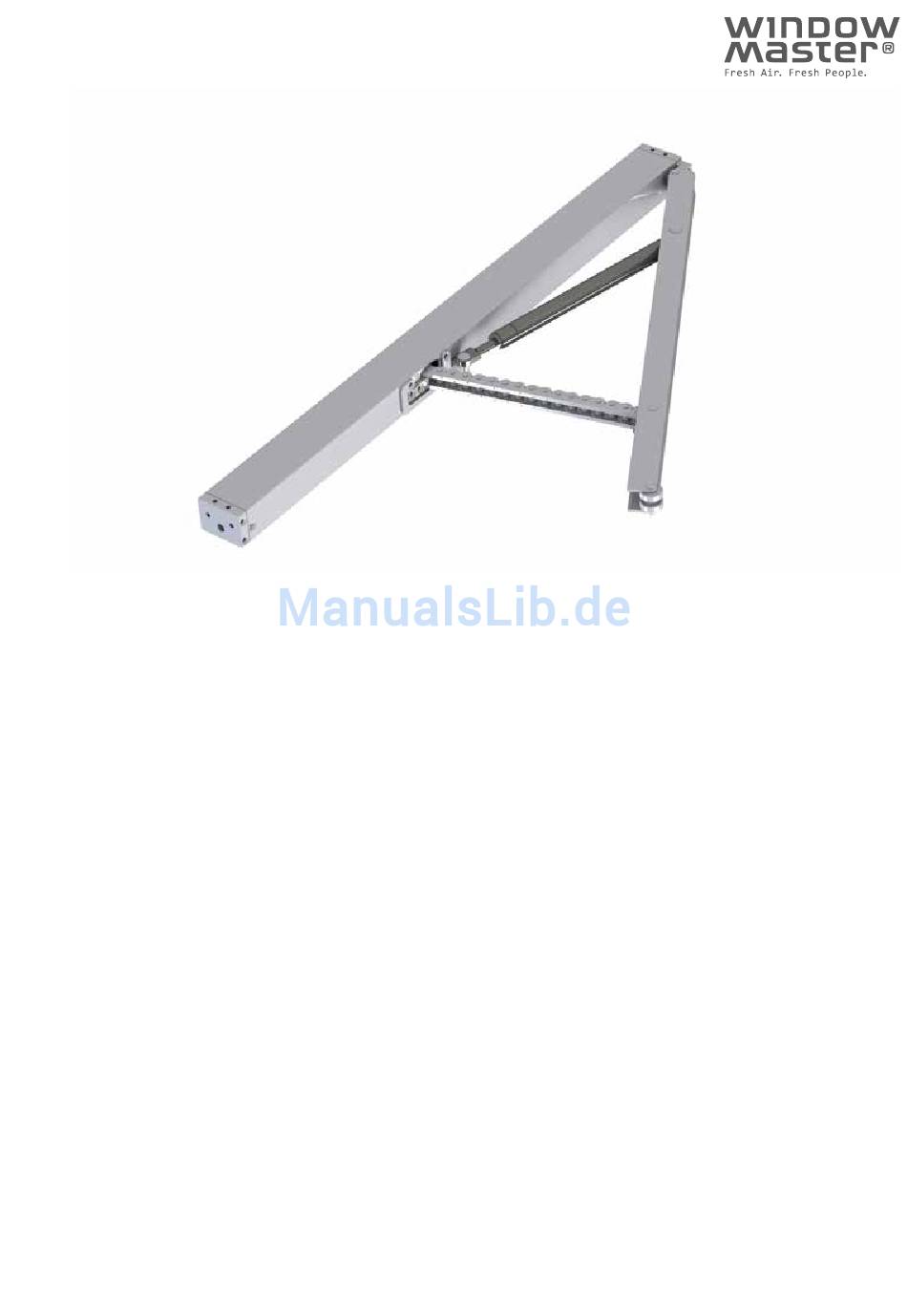

- Seite 1 WMD 820, 250N Kettenantrieb, Installationsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheit Verwendungszweck Öffnungsgeschwindig Versionen Installation Montage an Aluminiumelementen Nach innen öffnende Türen und Fenster Konsole Manuell betriebene Tür Informationen zu den Abmessungen Automatisch betriebene Tür Informationen zu den Abmessungen Montage an Aluminiumelementen Nach außen öffnende Türen und Fenster Konsole Informationen zu den Abmessungen Informationen zu den Abmessungen Montage an Holzelementen Nach außen öffnende Türen und Fenster Informationen zu den Abmessungen Informationen zu den Abmessungen Verdrahtung Farbe des Drahts Verdrahtung eines einzelnen Antriebs an einer Tür Verdrahtung von zwei Antrieben an zwei nacheinander öffnenden Türen Verdrahtung von zwei Synchro-Antrieben an einem Fenster Maximale Leitungslängen... -
Seite 3: Sicherheit
Sicherheit WARNUNG • Achten Sie darauf, dass Sie sich die Hände nicht verletzen, wenn Sie sich in der Nähe beweglicher mechanischer Teile befinden. Die Kräfte, die zum Öffnen und Schließen der Fenster und Türen aufgewendet werden, können erheblich sein. Antriebe können beim Öffnen in den Raum ragen. • Aus diesem Grund müssen Sicherheitsmaßnahmen ergriffen werden, bevor die Antriebe in Betrieb genommen werden, um Verletzungen zu vermeiden. VORSICHT • D er Antrieb sollte nicht an einem Fenster oder einer Tür angebracht werden, dass als Notausgang / Zugang verwendet wird. • W enn der Antrieb Temperaturen über 90°C ausgesetzt wurde, muss er von einem WindowMaster- Techniker überprüft werden. • W enn die Türen und Fenster Regen und/oder starker Windbelastung ausgesetzt werden, empfehlen wir das Anbringen eines Wind/Regen-Sensors an der Motorsteuerung, damit die Türen und Fenster gegebenenfalls automatisch geschlossen werden. • S chließen Sie den Antrieb nicht an die Stromversorgung an, bis die Installation abgeschlossen ist. • N icht zusammen mit einem Türschließer zu verwenden. • A chten Sie darauf, dass die Hauptspannung getrennt ist, wenn die Türen/Fenster gereinigt oder gewartet werden und achten Sie darauf, dass diese nicht versehentlich wieder angeschlossen wird. -
Seite 4: Verwendungszweck
WICHTIG • D er Antrieb ist für 24 V DC ausgelegt und darf nicht an die Hauptstromversorgung (230V) ange- schlossen werden, da er dadurch beschädigt wird. • D ie Kabelspezifikationen sind nur Vorschlag. Die eigentliche Verantwortung liegt bei der ausführenden Elektrofirma. • D ie Installation in Räumen mit hoher Luftfeuchtigkeit muss den entsprechenden Vorschriften entsprechen (benachrichtigen Sie gegebenenfalls einen Elektriker). • B ei Transport, Lagerung und Installation gegen Luftfeuchtigkeit schützen. HINWEIS • A chten Sie darauf, dass das Fenster oder die Tür in gutem Zustand für den elektrischen Betrieb ist und dass alle alten Gegenstände / Türöffner, die zuvor befestigt wurden, vor der Installation entfernt werden. Stellen Sie auch sicher, dass die Tür nicht am Öffnen oder Schließen gehindert wird, bevor Sie den Öffner installieren. • W ir empfehlen, die Fensterscharniere nach der Installation des Motors mindestens einmal pro Jahr zu schmieren. • D as Produkt ist wartungsfrei. Wir empfehlen, einen WindowMaster Wartungsvertrag abzuschließen, um die langfristige Funktion des Systems zu gewähren. • W ir empfehlen die Verwendung einer WindowsMaster-Stromversorgung. • W indowMaster übernimmt keine Verantwortung für Produkte von Drittanbietern. -
Seite 5: Versionen
Versionen Ein Motor an einer Tür oder an einem Drehfenster Elektronisches Schloss Ausgang, 1 Sek. Verzögerung, 5-adriges SIHF-Kabel Elektronisches Schloss Ausgang, 6 Sek. Verzögerung, 5-adriges SIHF-Kabel Einklemmschutz mit elektronischem Schloss, Ausgang 1 Sek. Verzögerung, 2+5 oder 7-adriges Kabel Rückmeldung bei vollständig geöffneten Türen immer mit elektronischem Schloss WMD 820 OU 1S Elektronisches Schloss Ausgang, 1 Sek. Verzögerung, 5-adriges SIHF-Kabel OU 2S Elektronisches Schloss Ausgang, 6 Sek. Verzögerung, 5-adriges SIHF-Kabel OU 1E Einklemmschutz mit elektronischem Schloss, Ausgang 1 Sek. Verzögerung , 2+5 oder 7-adriges Kabel OU 1F Rückmeldung bei vollständig geöffneten Türen immer mit elektronischem Schloss Erster Motor an einer Doppeltür (Folgesteuerung) Elektronisches Schloss Ausgang, 1 Sek. Verzögerung, 5-adriges SIHF-Kabel WMD 820... -
Seite 6: Installation
Installation Montage an Aluminiumelementen Nach innen öffnende Türen und Fenster Konsolen Die Konsolen müssen mit den beiliegenden Schrauben am Drehflügel/ Türblatt befestigt werden. Ziehen Sie diese Schrauben auf 10 Nm fest. Verwenden Sie für die Montage an Aluminium Profilen Nietmuttern. Sichern Sie die Schrauben mit Schraubensicherung, z.B. Locktite. Verwenden Sie die WDB 820 L/R-Konsole für automatisch betriebene Türen/Fenster mit Scharnieren links (L) oder rechts (R). Sie können die WAB 825-Konsole für manuell betriebene Türen/Fenster mit linkem oder rechtem Scharnier verwenden. Die Tür / das Fenster muss mit einem elektronischen Schloss ausgestattet sein. -
Seite 7: Manuell Betriebene Tür
Manuell betriebene Tür Einwärts öffnende Tür mit linkem Scharnier in Aluminium-Rahmen. Die Tür kann manuell betrieben werden und muss mit einem elektronischen Schloss ausgestattet sein. Min. 666 mm 7 mm Min. 658.5 mm 478 mm Konsolen WDB 820I 478 mm Konsole WAB 825 max 40 mm Informationen zu den Abmessungen Anzahl Abmessungen Laibung Bandgegenseite 90° geöffneter Flügel Min. 666 mm Befestigungslöcher Motor 90° geöffneter Flügel 7 mm bandseitig... -
Seite 8: Automatisch Betriebene Tür
Automatisch betriebene Tür Einwärts öffnende Tür DIN Links im Aluminium-Rahmen. Min. 675 mm 1.5 mm 658.5 mm 488 mm Konsolen WDB 820I 488 mm Konsolen WDB 820L/R max 30 mm Informationen zu den Abmessungen Anzahl Abmessungen Laibung Bandgegenseite 90° geöffneter Flügel Min. 675 mm Befestigungslöcher Motor 90° geöffneter Flügel 1.5 mm bandseitig Befestigungslöcher Motor 90° geöffneter Flügel Min. 658.5 mm... -
Seite 9: Montage An Aluminiumelementen
Montage an Aluminiumelementen Nach außen öffnende Türen und Fenster Manuelle Türen Manuell betriebene Türen und Fenster benötigen keine Konsolen. Die Tür Fenster muss mit einem elektronischen Schloss ausgestattet sein. Konsole Automatische Türen Bei Verwendung der Konsole WDB 820M für automatische Türen, is ein Umbau des Laufrades erforderlich. Konsolensatz WDB 820B Für die Montage an Aluminiumelementen. Entfernen Sie den Federring. Befestigen Sie mit der beiliegenden Schraube das Rad unter dem Motorarm. Achten Sie darauf, dass das Rad hinter der Konsole WDM 820M befestigt ist. Ziehen Sie die Schrauben mit einem Drehmoment von 2 Nm an. -
Seite 10: Informationen Zu Den Abmessungen
Automatisch betriebene Tür Auswärts öffnende Tür im Aluminium-Rahmen. Wenn der Drehflügel 90° geöffnet werden soll, muss die Innenseite des Türblatts mit dem bandseitigem Ende des Stellantriebs übereinstimmen. Konsolen WDB 820B 12.5 mm 613 mm 15 mm 207 mm 299 mm Min. 682 mm Konsolen WDB 820M Informationen zu den Abmessungen Anzahl Abmessungen Innenseite 90° geöffnetes Bandseitiges Antriebsende FLUSH Türblatts... -
Seite 11: Informationen Zu Den Abmessungen
Manuell betriebene Tür Auswärts öffnende Tür in Aluminium-Rahmen. Die Türe kann manuell betrieben werden und muss mit einem elektronischen Schloss ausgestattet sein. Wenn der Drehflügel motorisch 90° geöffnet werden soll, muss die Innenseite des Türblatts mit dem bandseitigem Ende des Antriebs übereinstimmen. Konsolen WDB 820B 12.5 mm 15 mm 613 mm Min. 682 mm Informationen zu den Abmessungen Anzahl Abmessungen Innenseite 90° geöffnetes Bandseitiges Antriebsende FLUSH Türblatt... -
Seite 12: Montage An Holzelementen
Montage an Holzelementen Nach außen öffnende Türen und Fenster Befestigen Sie den Antrieb im Türrahmen. -
Seite 13: Informationen Zu Den Abmessungen
Manuell betriebene Tür Auswärts öffnende Tür im Holzrahmen. Die Tür kann manuell betrieben werden und muss mit einem elektronischen Schloss ausgestattet sein. Wenn der Drehflügel 90° geöffnet werden soll, muss die Innenseite des Türblatts mit dem bandseitigen Ende des Antriebs übereinstimmen. 658 mm Min. 682 mm Informationen zu den Abmessungen Anzahl Abmessungen Innenseite 90° geöffnetes Bandseitiges Antriebsende FLUSH Türblatt... -
Seite 14: Informationen Zu Den Abmessungen
Automatisch betriebene Tür Auswärts öffnende Tür in Holzrahmen. Wenn der Drehflügel 90° geöffnet werden soll, muss die Innenseite des Türblatts mit dem bandseitigen Ende des Antriebs übereinstimmen. 658 mm 5 mm 229.5 mm 299 mm Konsole WDB 820M Min. 682 mm Informationen zu den Abmessungen Anzahl Abmessungen Innenseite 90° geöffnetes Bandseitiges Antriebsende FLUSH Türblatt... -
Seite 15: Verdrahtung
Farbe des Drahts Weiß +24V DC Grün Service / Synchro Braun Blau Verriegeln, Einklemmschutz oder Lila Rückmeldung Die Bezeichnung auf dem Antrieb WMD 820-1G OU 1S 01 zeigt den Modellcode an. Das dargestellte Beispiel ist für Antriebe mit elektronischer Verriegelungsfunktion. HINWEIS Wenn die Motorleitung an eine +/- 24V DC Steuereinheit angeschlossen wird, dann schliessen Sie den grünen Draht NICHT an. Dieser dient dann nur zu Service zwecken. Wenn Sie eine Verbindung mit MotorLink herstellen, wird der grüne Draht für die Synchronisation der ® Kommunikation verwendet. -
Seite 16: Verdrahtung Von Zwei Antrieben An Zwei Nacheinander Öffnenden Türen
Verdrahtung von zwei Antrieben an zwei 24V DC oder nacheinander öffnenden Türen oder Drehfenster MotorLink ® Drehflügelöffner- G XX X 01 Modellcode Funktion Drehflügelöffner-2G XX 1S 01 Elektronisches Schloss Drehflügelöffner- G XX X 01 Modellcode Funktion Drehflügelöffner-2G XX 2S 01 Elektronisches Schloss Drehflügelöffner-2G XX 2E 01 Einklemmschutz Drehflügelöffner-2G XX 2F 01 Rückmeldung wenn offen Verdrahtung von zwei Synchro-Antrieben an 24V DC oder einem Fenster... -
Seite 17: Maximale Leitungslängen
Maximale Leitungslänge Maximale Leitungslänge (Leitungsstärken und -Längen – 24V DC) Querschnitt 0.75 mm 1.50 mm 2.50 mm 4.0 mm Länge, 1 Antrieb 42 m 84 m 140 m 224 m Länge, 2 Antriebe 21 m 42 m 70 m 112 m Maximale Leitungslänge (Leitungsstärken und -Längen – MotorLink ®... -
Seite 18: Technische Daten
Technische Daten Kraft am Hebelarm 250N Zuhaltekraft 2000N Maximaler Öffnungswinkel OU 90° / IN 98° Öffnungsgeschwindigkeit < 60 sec Fenster- und Türarten Seitlich aufgehängte Fenster - die Größe der Lüftungsöffnung sollte mit dem Anbieter des Fensters, der Tür und mit WindowMaster abgeglichen werden. Nominalspannung 24V DC (max. 10% Restwelligkeit) BetriebsSpannung 20 - 36V DC Leerlaufspannung Max. 36V DC Potentialfreie Rückmeldung F-Version, 18Ω, max 100 mA Stromaufnahme Max. 1,0A Elektronisches Schloss S-Version, max 1A Leistungsaufnahme Max. 24W Umgebungsbedingungen -5°C - +74°C, max. 90% relative Luftfeuchtigkeit (kein Kondensat) Einschaltdauer ED 40% (max. 4min. pro 10 min) Material Eloxiertes Aluminiumgehäuse mit Edelstahlkette Drehflügelöffner: mit grauen 5 m langem Silikonkabel 5-adrig 0,34 m Farbe Eloxiertes Aluminium. RAL-Farben als Aufpreis verfügbar... -
Seite 19: Beschreibung Der Zusammensetzung Des Produktcodes
